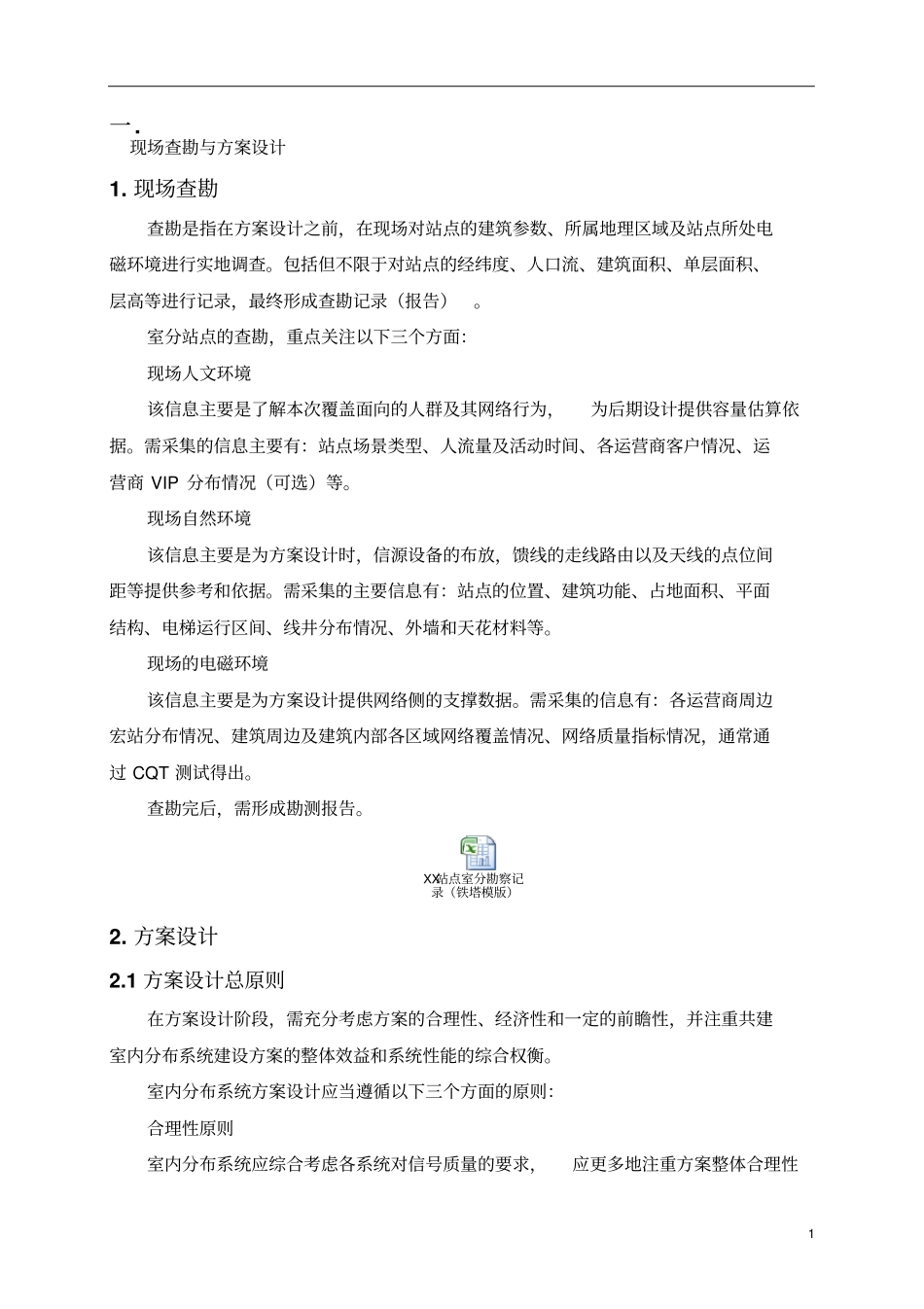

1 一.现场查勘与方案设计1. 现场查勘查勘是指在方案设计之前,在现场对站点的建筑参数、所属地理区域及站点所处电磁环境进行实地调查。包括但不限于对站点的经纬度、人口流、建筑面积、单层面积、层高等进行记录,最终形成查勘记录(报告)。室分站点的查勘,重点关注以下三个方面:现场人文环境该信息主要是了解本次覆盖面向的人群及其网络行为,为后期设计提供容量估算依据。需采集的信息主要有:站点场景类型、人流量及活动时间、各运营商客户情况、运营商 VIP 分布情况(可选)等。现场自然环境该信息主要是为方案设计时,信源设备的布放,馈线的走线路由以及天线的点位间距等提供参考和依据。需采集的主要信息有:站点的位置、建筑功能、占地面积、平面结构、电梯运行区间、线井分布情况、外墙和天花材料等。现场的电磁环境该信息主要是为方案设计提供网络侧的支撑数据。需采集的信息有:各运营商周边宏站分布情况、建筑周边及建筑内部各区域网络覆盖情况、网络质量指标情况,通常通过 CQT 测试得出。查勘完后,需形成勘测报告。XX站点室分勘察记录(铁塔模版)2. 方案设计2.1 方案设计总原则在方案设计阶段,需充分考虑方案的合理性、经济性和一定的前瞻性,并注重共建室内分布系统建设方案的整体效益和系统性能的综合权衡。室内分布系统方案设计应当遵循以下三个方面的原则:合理性原则室内分布系统应综合考虑各系统对信号质量的要求,应更多地注重方案整体合理性2 和可实施性。在对不同建设方案进行网络性能、可实施性、经济性充分比较的基础上确定合适的建设方案。经济性原则室内分布系统应在满足需求的前提下,选用经济成本低的方案。由于网络发展及未来频段划分的不确定性,对于新建系统合路器的选择应尽量贴近实际需求,避免为未划分的频段预留过多的端口而增加合路器件的复杂度,造成成本增加。前瞻性原则室内分布系统对于重点覆盖区域在建设方案设计中可适当进行必要的升级演进考虑,并在设备选型、链路预算、机房空间以及传输等方面进行必要的预留。另外,根据集团最新指示,多系统合路时,还应该注意一下几点:①原则上采用POI+无源分布系统的方式,有条件的分公司可根据场景需求及电信运营企业接受程度进行光纤分布系统等有源分布系统的试点;②重大公用场所的室内分布系统原则上须采用收发分缆的双缆设计;③对于各电信运营企业引入系统小于等于6 个,系统间干扰较小, 可通过双缆设计实现 LTE MIMO 双通道;④对...
