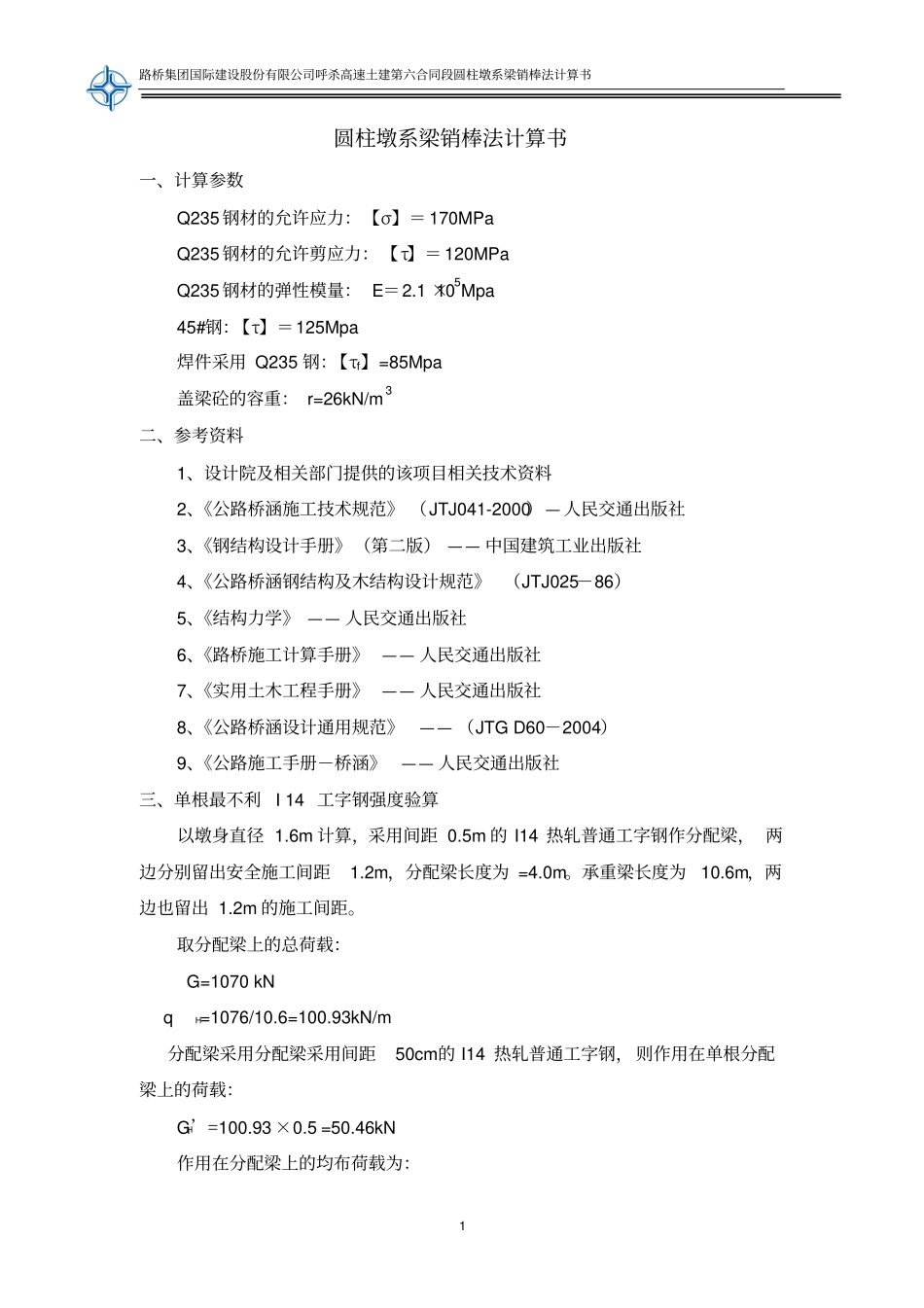

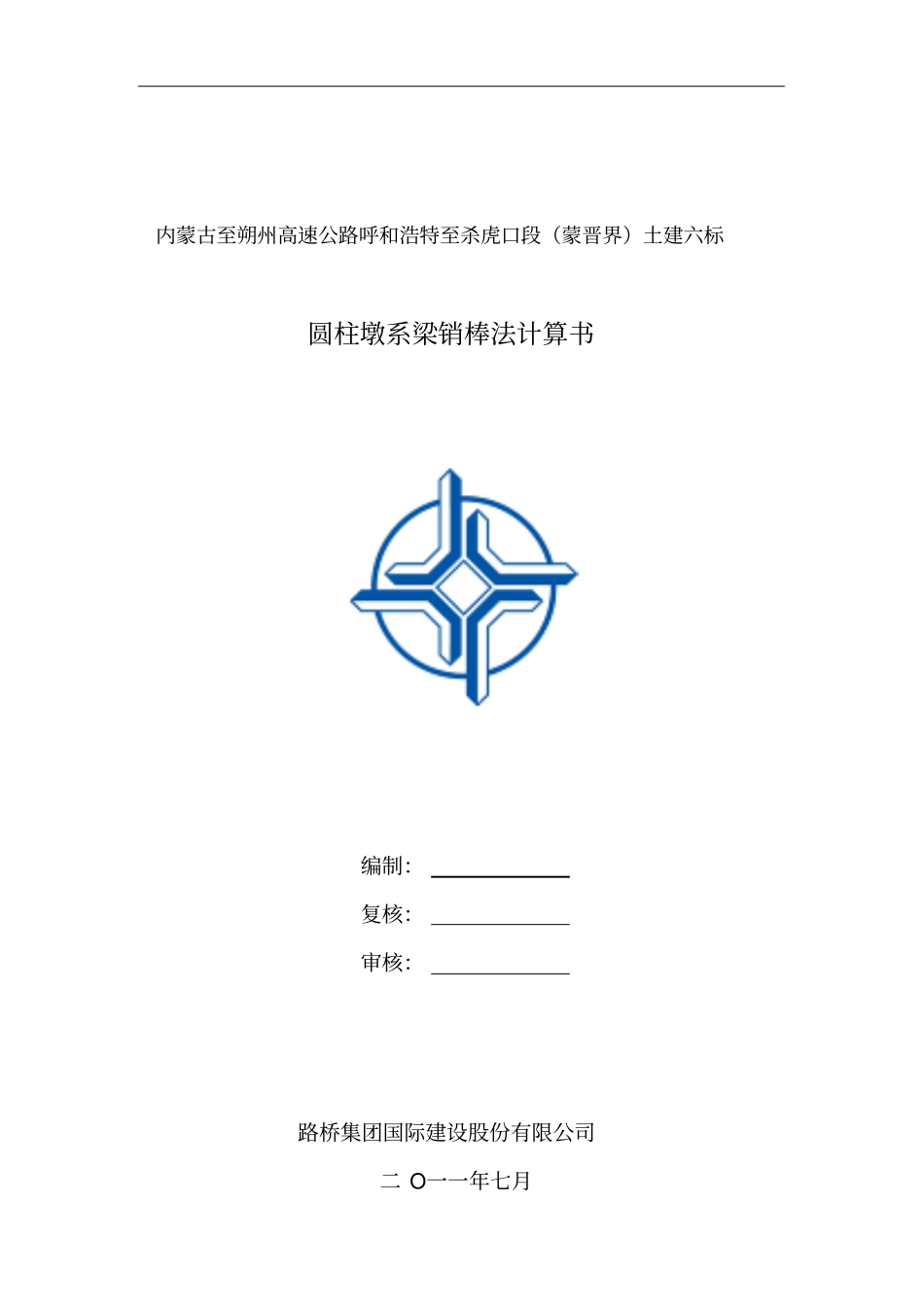

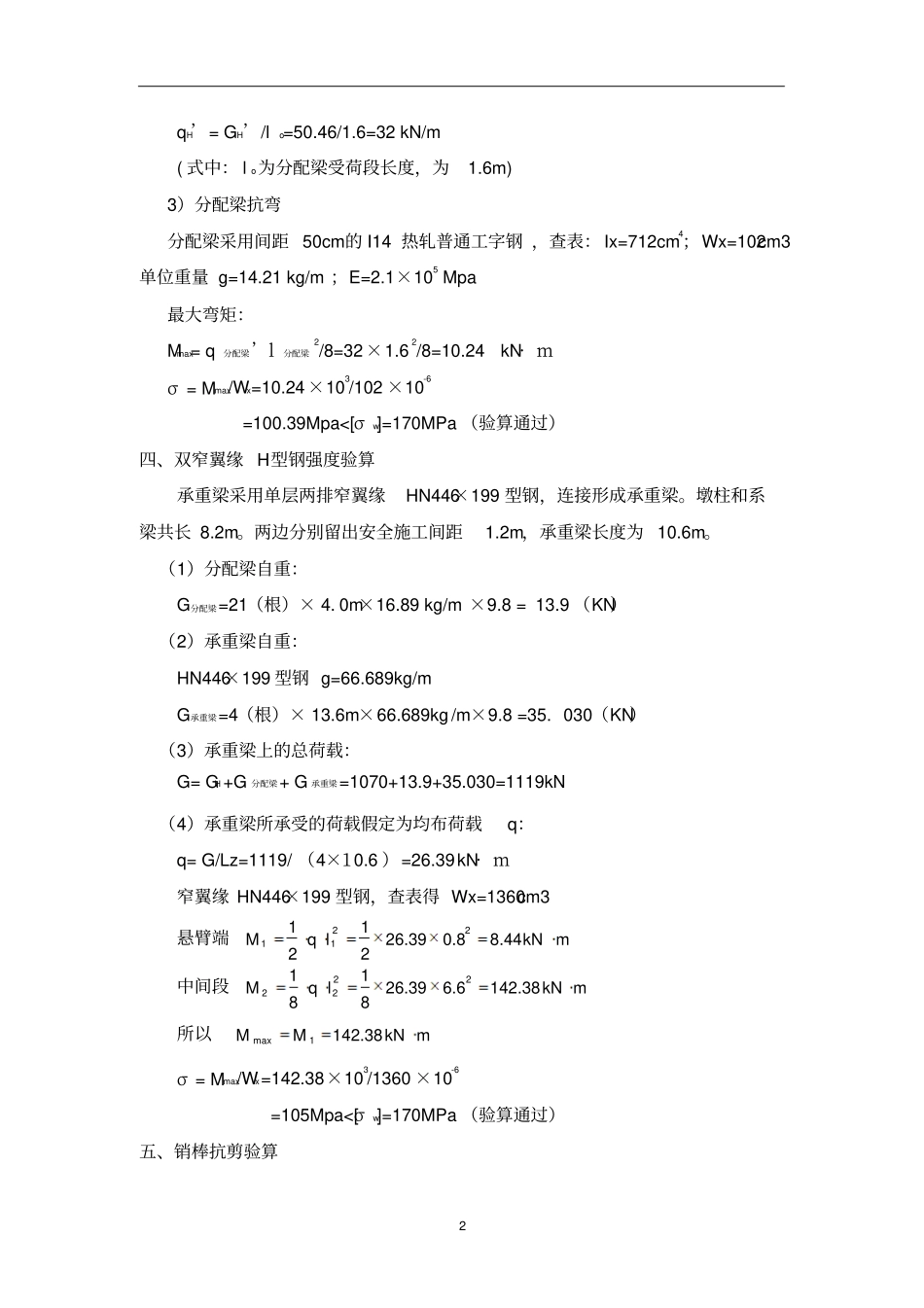

内蒙古至朔州高速公路呼和浩特至杀虎口段(蒙晋界)土建六标圆柱墩系梁销棒法计算书编制:复核:审核:路桥集团国际建设股份有限公司二 O一一年七月路桥集团国际建设股份有限公司呼杀高速土建第六合同段圆柱墩系梁销棒法计算书1 圆柱墩系梁销棒法计算书一、计算参数Q235 钢材的允许应力:【σ】= 170MPa Q235 钢材的允许剪应力:【τ】= 120MPa Q235 钢材的弹性模量: E=2.1 ×105Mpa 45#钢:【τ】=125Mpa 焊件采用 Q235 钢:【τf】=85Mpa 盖梁砼的容重: r=26kN/m3二、参考资料1、设计院及相关部门提供的该项目相关技术资料2、《公路桥涵施工技术规范》 (JTJ041-2000)— 人民交通出版社3、《钢结构设计手册》(第二版) —— 中国建筑工业出版社4、《公路桥涵钢结构及木结构设计规范》 (JTJ025-86)5、《结构力学》 —— 人民交通出版社6、《路桥施工计算手册》 —— 人民交通出版社7、《实用土木工程手册》 —— 人民交通出版社8、《公路桥涵设计通用规范》—— (JTG D60-2004)9、《公路施工手册-桥涵》—— 人民交通出版社三、单根最不利I 14 工字钢强度验算以墩身直径 1.6m 计算,采用间距 0.5m 的 I14 热轧普通工字钢作分配梁, 两边分别留出安全施工间距1.2m,分配梁长度为 =4.0m。承重梁长度为10.6m,两边也留出 1.2m 的施工间距。取分配梁上的总荷载:G=1070 kN qH=1076/10.6=100.93kN/m 分配梁采用分配梁采用间距50cm的 I14 热轧普通工字钢, 则作用在单根分配梁上的荷载:GH’=100.93 ×0.5 =50.46kN 作用在分配梁上的均布荷载为:2 qH’= GH’/lo=50.46/1.6=32 kN/m ( 式中: l o为分配梁受荷段长度,为1.6m) 3)分配梁抗弯分配梁采用间距 50cm的 I14 热轧普通工字钢 ,查表: Ix=712cm4;Wx=102cm3 单位重量 g=14.21 kg/m ;E=2.1×105 Mpa 最大弯矩:Mmax= q分配梁’l分配梁2/8=32×1.62/8=10.24 kN· mσ = Mmax/Wx=10.24×103/102 ×10-6=100.39Mpa<[σw]=170MPa (验算通过)四、双窄翼缘 H型钢强度验算承重梁采用单层两排窄翼缘HN446×199 型钢,连接形成承重梁。墩柱和系梁共长 8.2m。两边分别留出安全施工间距1.2m,承重梁长度为 10.6m。(1)分配梁自重:G分配梁=21(根)× 4. 0m×16.89 kg/m ×9.8 = 13.9 (KN)(2)承重梁自重:HN446×199 型钢 g=66.689kg/m G承重梁=4(根)× 13.6m×66.689kg /m×9.8 ...
