镜头基本参数

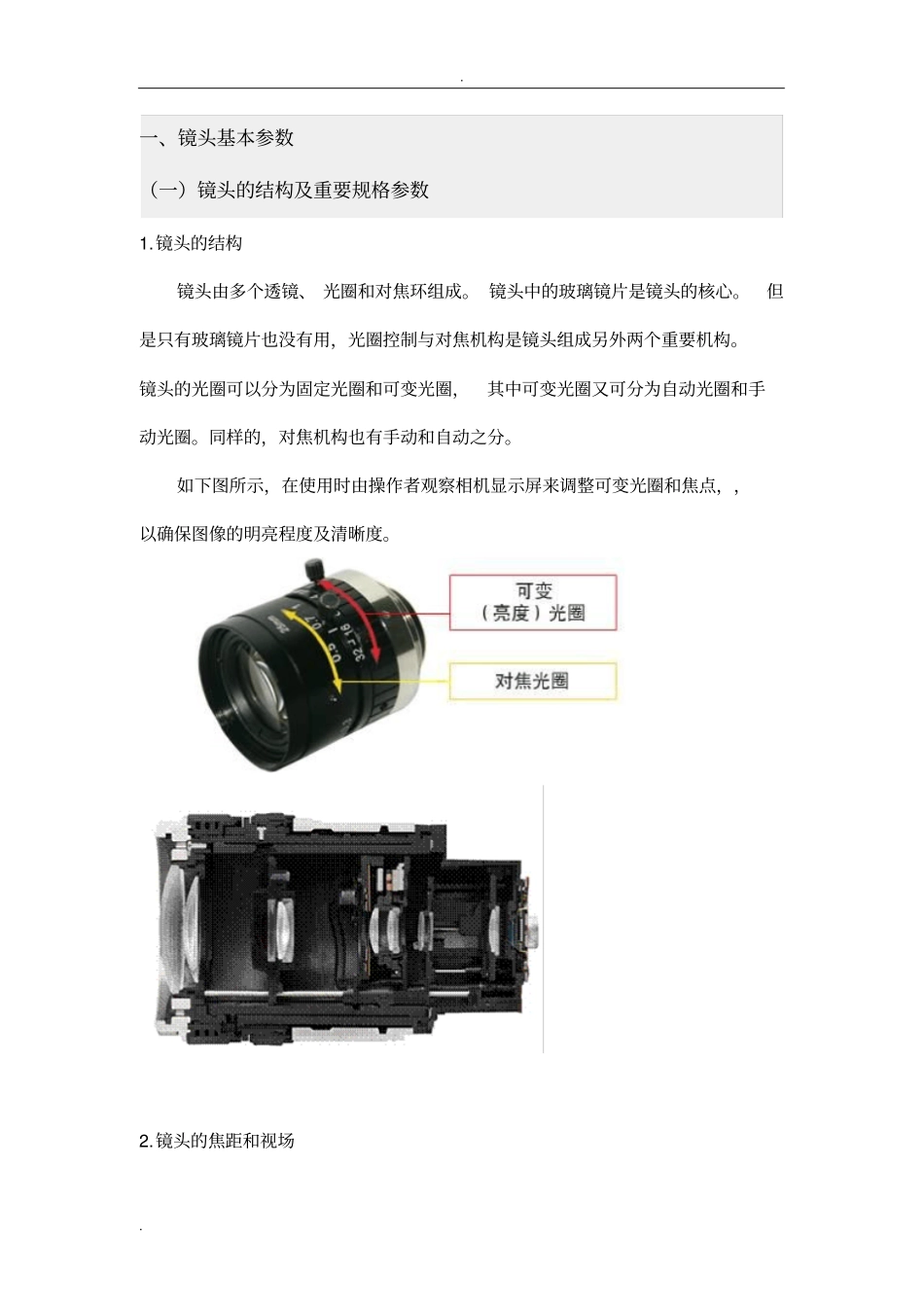

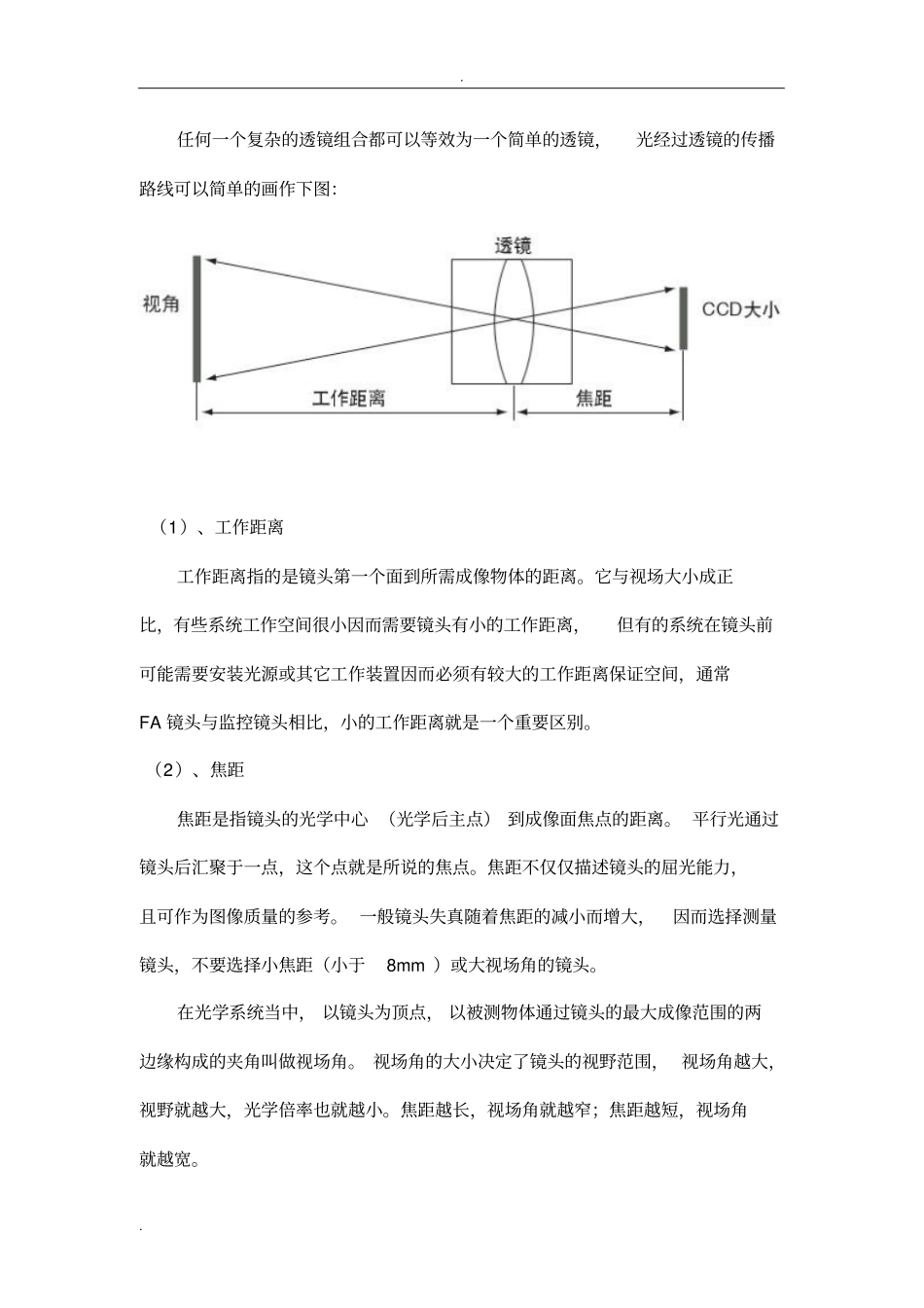

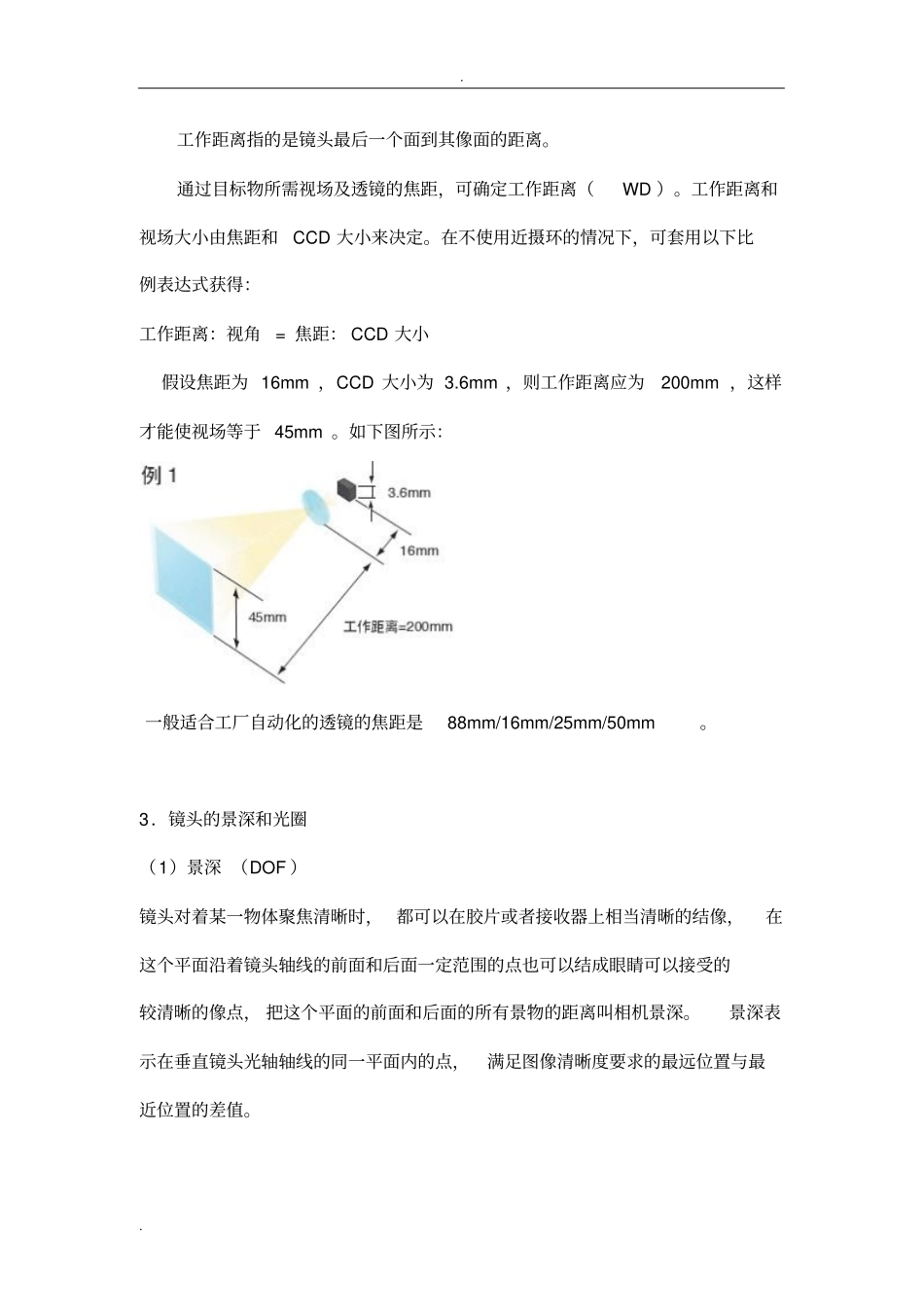

. . 一、镜头基本参数（一）镜头的结构及重要规格参数1.镜头的结构镜头由多个透镜、 光圈和对焦环组成。 镜头中的玻璃镜片是镜头的核心。但是只有玻璃镜片也没有用，光圈控制与对焦机构是镜头组成另外两个重要机构。镜头的光圈可以分为固定光圈和可变光圈，其中可变光圈又可分为自动光圈和手动光圈。同样的，对焦机构也有手动和自动之分。如下图所示，在使用时由操作者观察相机显示屏来调整可变光圈和焦点，，以确保图像的明亮程度及清晰度。2.镜头的焦距和视场. . 任何一个复杂的透镜组合都可以等效为一个简单的透镜，光经过透镜的传播路线可以简单的画作下图：（1）、工作距离工作距离指的是镜头第一个面到所需成像物体的距离。它与视场大小成正比，有些系统工作空间很小因而需要镜头有小的工作距离，但有的系统在镜头前可能需要安装光源或其它工作装置因而必须有较大的工作距离保证空间，通常FA 镜头与监控镜头相比，小的工作距离就是一个重要区别。（2）、焦距焦距是指镜头的光学中心 （光学后主点） 到成像面焦点的距离。 平行光通过镜头后汇聚于一点，这个点就是所说的焦点。焦距不仅仅描述镜头的屈光能力，且可作为图像质量的参考。 一般镜头失真随着焦距的减小而增大，因而选择测量镜头，不要选择小焦距（小于8mm ）或大视场角的镜头。在光学系统当中， 以镜头为顶点， 以被测物体通过镜头的最大成像范围的两边缘构成的夹角叫做视场角。 视场角的大小决定了镜头的视野范围， 视场角越大，视野就越大，光学倍率也就越小。焦距越长，视场角就越窄；焦距越短，视场角就越宽。. . 工作距离指的是镜头最后一个面到其像面的距离。通过目标物所需视场及透镜的焦距，可确定工作距离（WD ）。工作距离和视场大小由焦距和CCD 大小来决定。在不使用近摄环的情况下，可套用以下比例表达式获得：工作距离：视角 = 焦距： CCD 大小假设焦距为 16mm ，CCD 大小为 3.6mm ，则工作距离应为200mm ，这样才能使视场等于 45mm 。如下图所示：一般适合工厂自动化的透镜的焦距是88mm/16mm/25mm/50mm。3．镜头的景深和光圈（1）景深 （DOF ）镜头对着某一物体聚焦清晰时， 都可以在胶片或者接收器上相当清晰的结像，在这个平面沿着镜头轴线的前面和后面一定范围的点也可以结成眼睛可以接受的较清晰的像点， 把这个平面的前面和后面的所有景物的距离叫相机景深。景深表示在垂直镜头光轴轴线的同一平面内的点，满足图像清晰度要...
