陶粒混凝土小型空心砌块二次结构施工方案

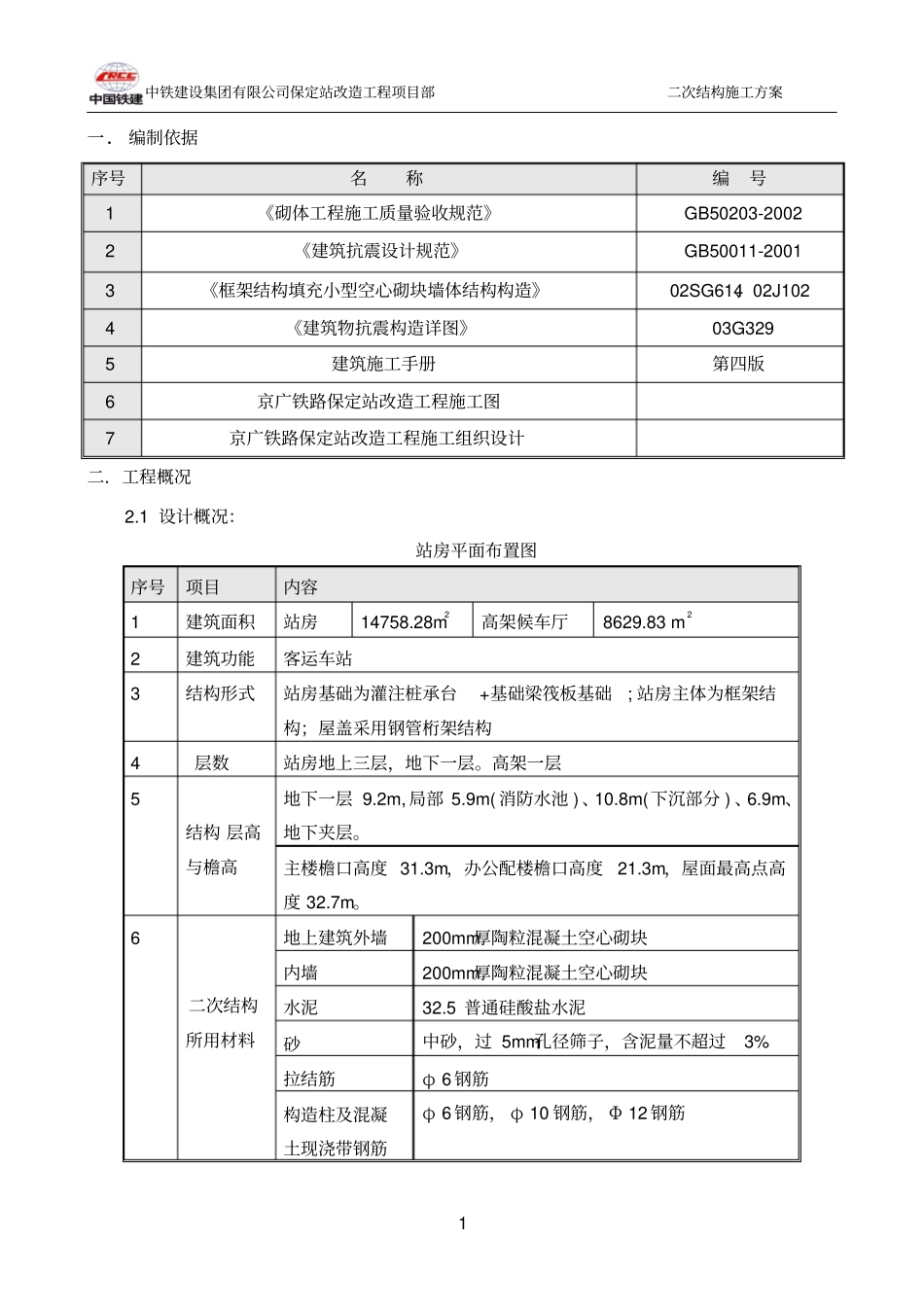

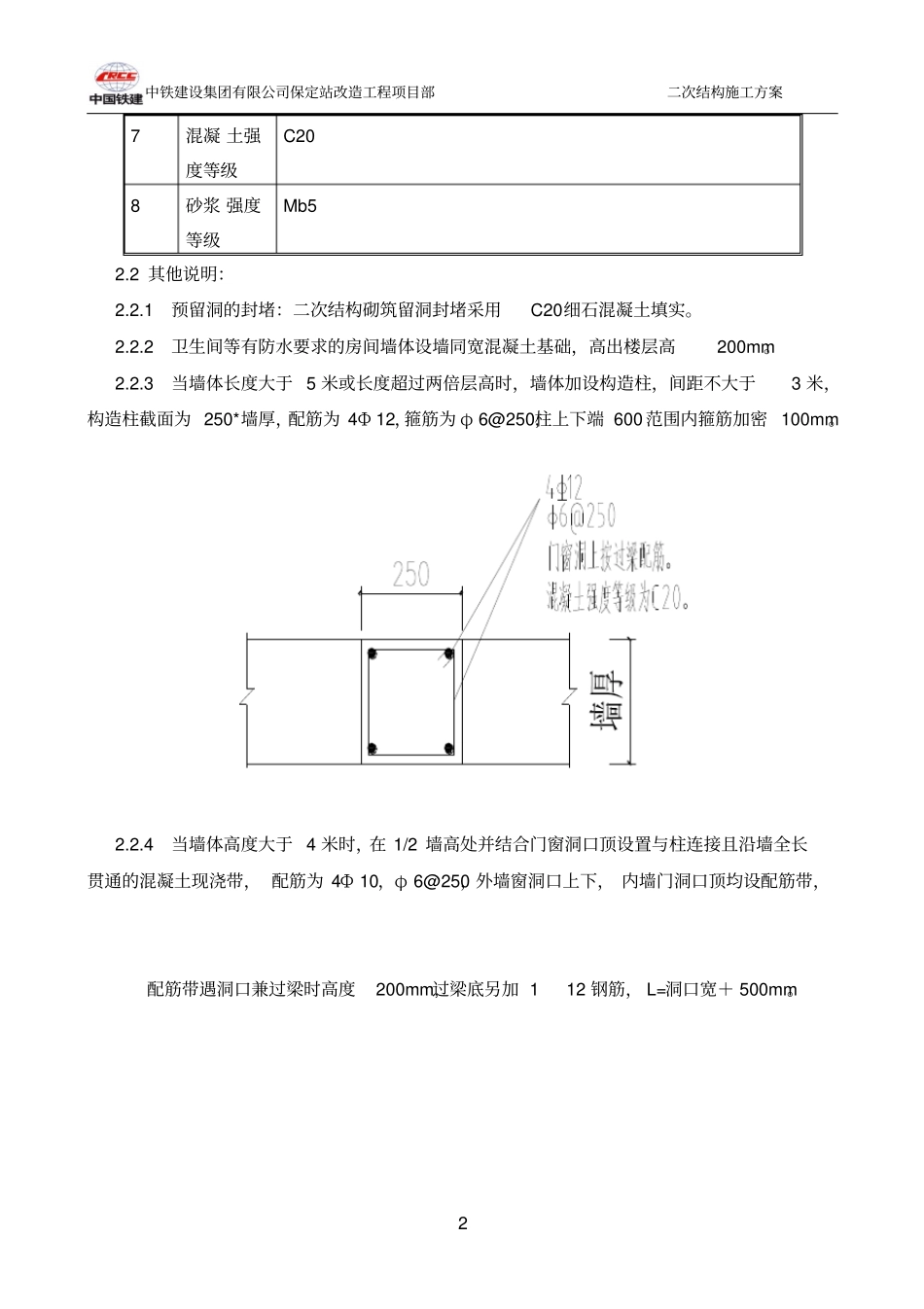

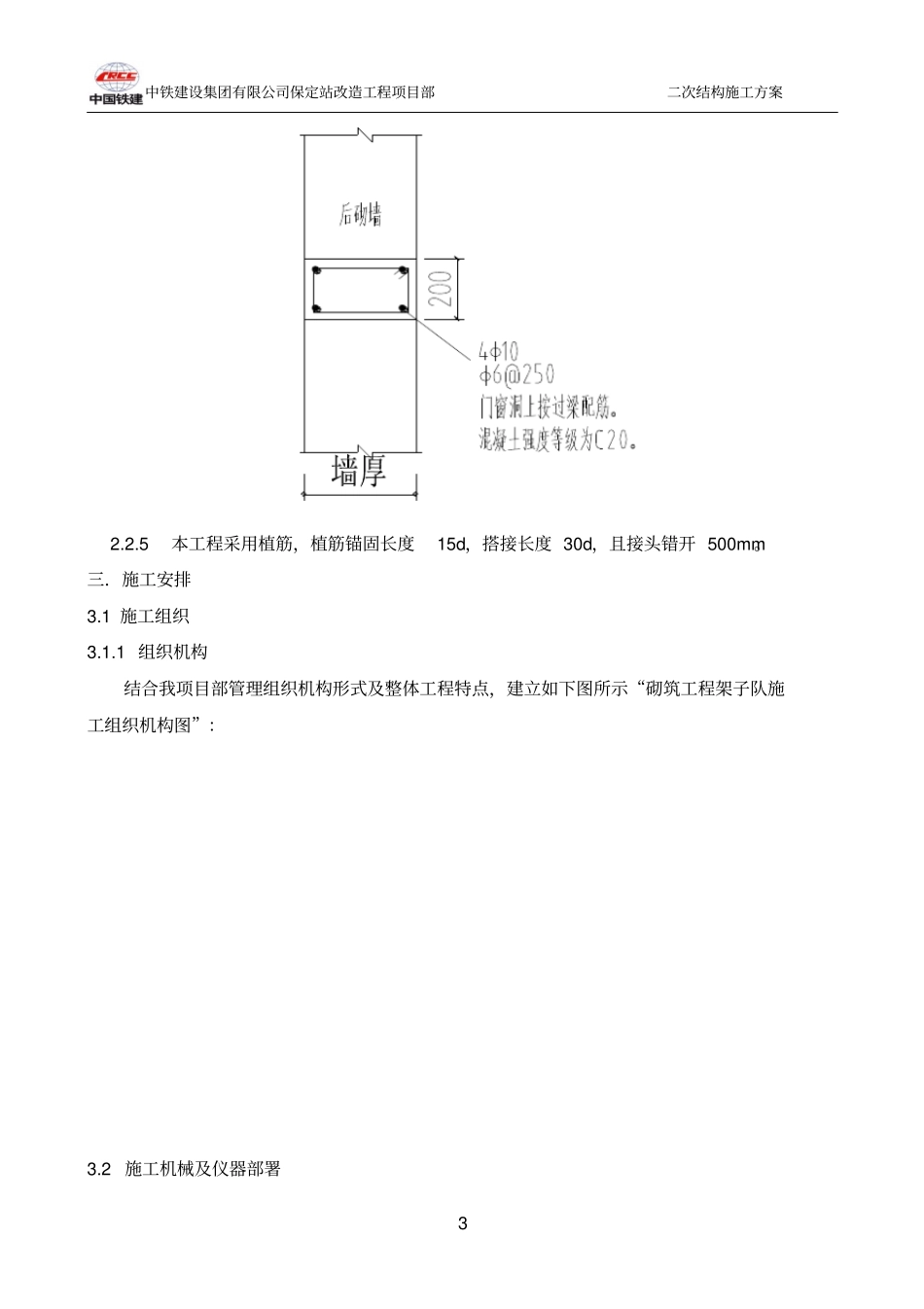

中铁建设集团有限公司保定站改造工程项目部二次结构施工方案1 一．编制依据序号名称编号1 《砌体工程施工质量验收规范》GB50203-2002 2 《建筑抗震设计规范》GB50011-2001 3 《框架结构填充小型空心砌块墙体结构构造》02SG614、02J1024 《建筑物抗震构造详图》03G329 5 建筑施工手册第四版6 京广铁路保定站改造工程施工图7 京广铁路保定站改造工程施工组织设计二．工程概况2.1 设计概况：站房平面布置图序号项目内容1 建筑面积站房14758.28m2高架候车厅8629.83 m22 建筑功能客运车站3 结构形式站房基础为灌注桩承台+基础梁筏板基础; 站房主体为框架结构；屋盖采用钢管桁架结构4 层数站房地上三层，地下一层。高架一层5 结构 层高与檐高地下一层 9.2m, 局部 5.9m( 消防水池 ) 、10.8m(下沉部分 ) 、6.9m、地下夹层。主楼檐口高度 31.3m，办公配楼檐口高度21.3m，屋面最高点高度 32.7m。6 二次结构所用材料地上建筑外墙200mm厚陶粒混凝土空心砌块内墙200mm厚陶粒混凝土空心砌块水泥32.5 普通硅酸盐水泥砂中砂，过 5mm孔径筛子，含泥量不超过3% 拉结筋φ 6 钢筋构造柱及混凝土现浇带钢筋φ 6 钢筋， φ 10 钢筋， Φ 12 钢筋中铁建设集团有限公司保定站改造工程项目部二次结构施工方案2 7 混凝 土强度等级C20 8 砂浆 强度等级Mb5 2.2 其他说明：2.2.1 预留洞的封堵：二次结构砌筑留洞封堵采用C20细石混凝土填实。2.2.2 卫生间等有防水要求的房间墙体设墙同宽混凝土基础，高出楼层高200mm。2.2.3 当墙体长度大于 5 米或长度超过两倍层高时，墙体加设构造柱，间距不大于3 米，构造柱截面为 250*墙厚，配筋为 4Ф 12，箍筋为 φ 6@250,柱上下端 600 范围内箍筋加密 100mm。2.2.4 当墙体高度大于 4 米时，在 1/2 墙高处并结合门窗洞口顶设置与柱连接且沿墙全长贯通的混凝土现浇带， 配筋为 4Ф 10，φ 6@250，外墙窗洞口上下， 内墙门洞口顶均设配筋带，配筋带遇洞口兼过梁时高度200mm,过梁底另加 112 钢筋， L=洞口宽＋ 500mm。中铁建设集团有限公司保定站改造工程项目部二次结构施工方案3 2.2.5 本工程采用植筋，植筋锚固长度15d，搭接长度 30d，且接头错开 500mm。三．施工安排3.1 施工组织3.1.1 组织机构结合我项目部管理组织机构形式及整体工程特点，建立如下图所示“砌筑工程架子队施工组织机构图”：3.2 施工机械及仪器部署中铁建设集团有限公司保定站改...
