黄龙金家山山电场二期电气工程监理实施细则升压站部分资料

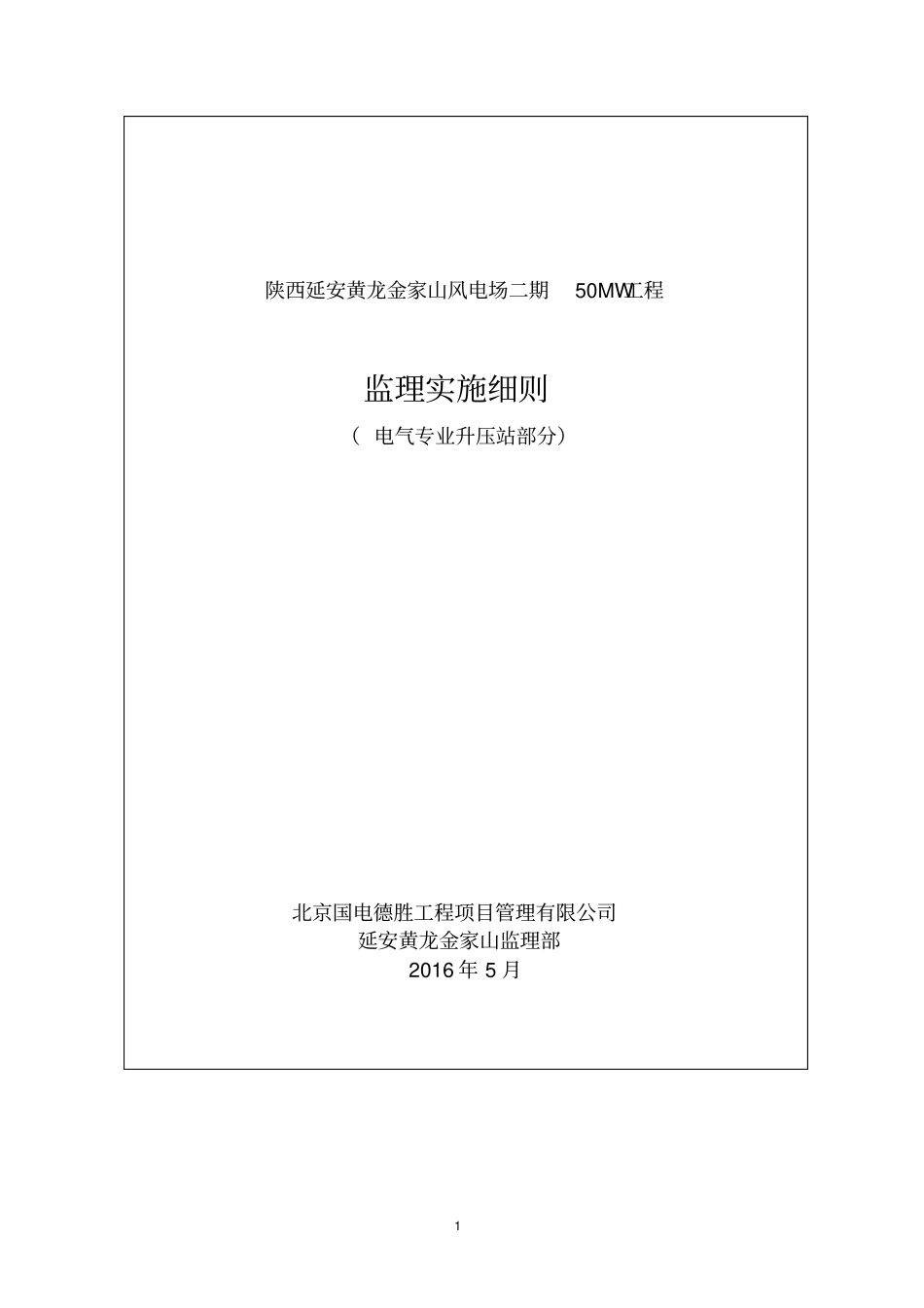

黄龙金家山山电场二期电气工程监理实施细则升压站部分资料_第1页
1/19

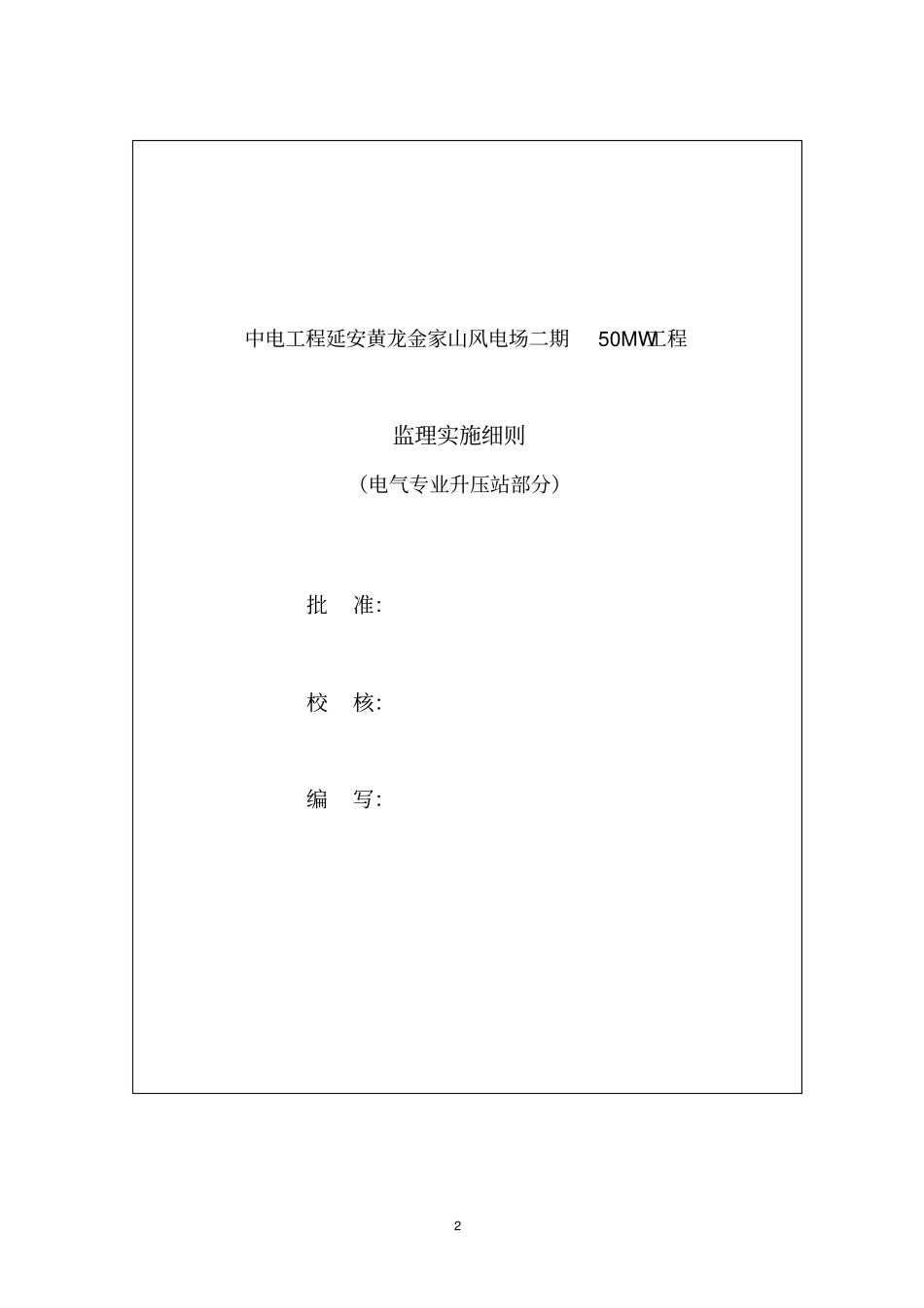

黄龙金家山山电场二期电气工程监理实施细则升压站部分资料_第2页
2/19

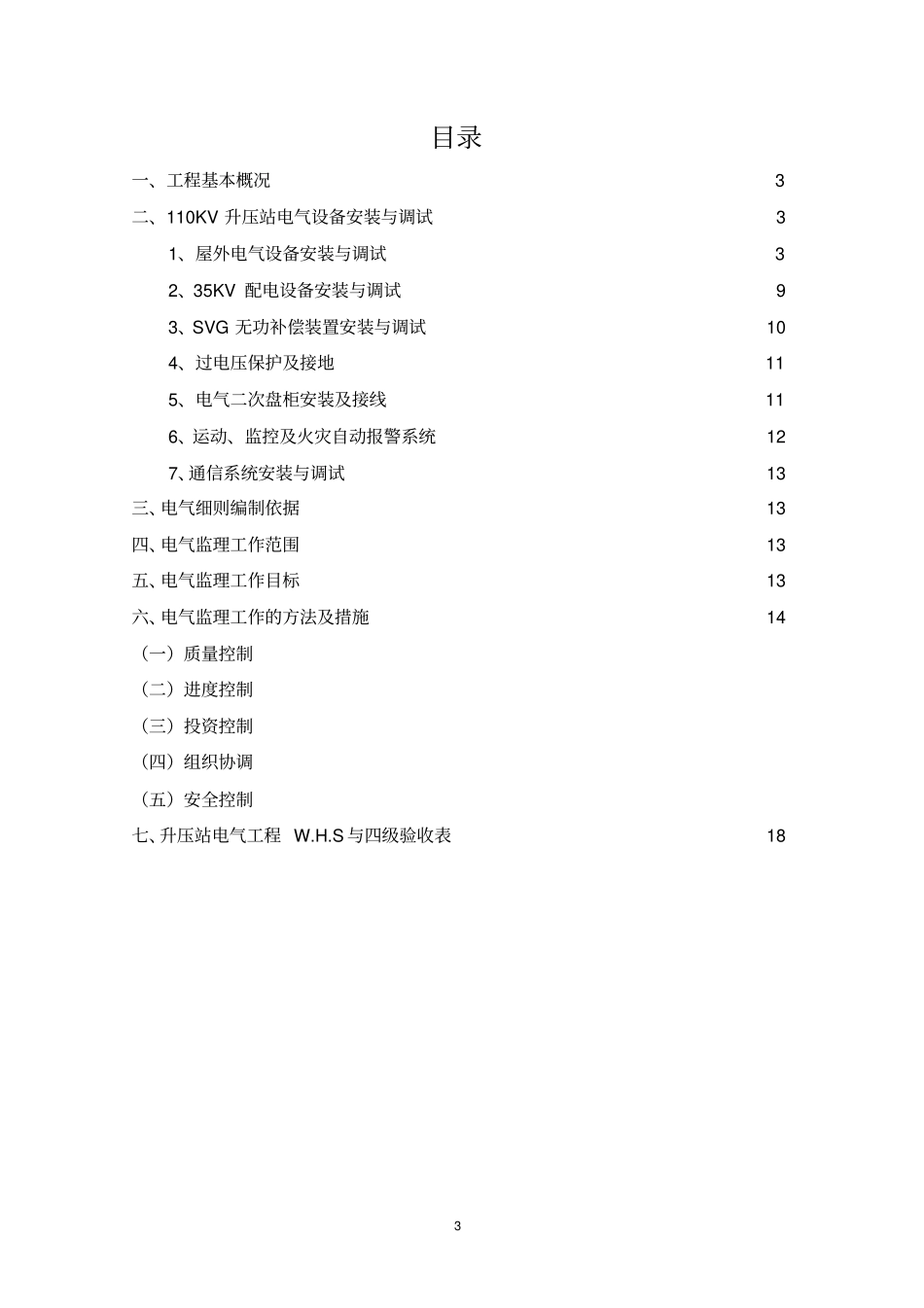

黄龙金家山山电场二期电气工程监理实施细则升压站部分资料_第3页
3/19
1 陕西延安黄龙金家山风电场二期50MW工程监理实施细则( 电气专业升压站部分)北京国电德胜工程项目管理有限公司延安黄龙金家山监理部2016 年 5 月2 中电工程延安黄龙金家山风电场二期50MW工程监理实施细则(电气专业升压站部分)批准:校核:编写:3 目录一、工程基本概况3 二、110KV 升压站电气设备安装与调试3 1、屋外电气设备安装与调试3 2、35KV 配电设备安装与调试9 3、SVG 无功补偿装置安装与调试10 4、过电压保护及接地11 5、电气二次盘柜安装及接线11 6、运动、监控及火灾自动报警系统12 7、通信系统安装与调试13 三、电气细则编制依据13 四、电气监理工作范围13 五、电气监理工作目标13 六、电气监理工作的方法及措施14 (一)质量控制(二)进度控制(三)投资控制(四)组织协调(五)安全控制七、升压站电气工程 W.H.S 与四级验收表18 4 电气专业施工监理实施细则(升压站电气设备安装与调试)一、工程基本概况工程名称: 陕西延安黄龙金家山风电场二期50MW工程工程地址:本工程位于陕西省黄龙县以南山区地带,北距黄龙县城约10km。黄龙县位于陕西省中北部,延安市东南缘,黄龙县地貌属沟壑纵横黄土地貌类型,呈北北东—南南西走向,海拔在1500m左右,整个地貌为塬、梁(岭)、峁组成的沟间地和沟壑系统,沟谷交切,形成北部土质中低山区、西南部黄土残垣区和东南部石质中低山区。建设规模:中电工程延安黄龙风电场工程是由黄龙中电工程风电有限公司投资拟建的一座中型风力发电场,规划总装机容量约为100MW,本期工程为二期工程,装机容量为 50MW,安装 25 台容量为 2000kW风力发电机组,接入一期风电场升压站,最终以一回 110kV线路接入系统。建设单位:黄龙中电工程风电风电有限公司电气设计单位:西北电力设计院工程有限公司电气施工单位:西北电力建设工程有限公司监理单位:北京国电德胜项目管理有限公司二、 110KV 升压站电气设备安装与调试1、屋外电气设备安装与调试1)主变压器安装:型号: SZ11-50000/115Yn.d11,数量: 1 台,容量 50MVA、三相、双绕组、自冷却型油浸式有载调压电力变压器。山东泰开变压器有限公司生产。变压器安装前检查: 根据厂家提供的变压器复装前的3 种检查方式:(1)不进入油箱检查;(2)进入油箱检查;(3)吊开上节油箱检查。1.1 当满足下列条件时,可不进入油箱检查:(1) 出厂前业主或监理在制造厂参加过油箱检查,双方确认质量符合要求,内部无...
