阀门基本参数

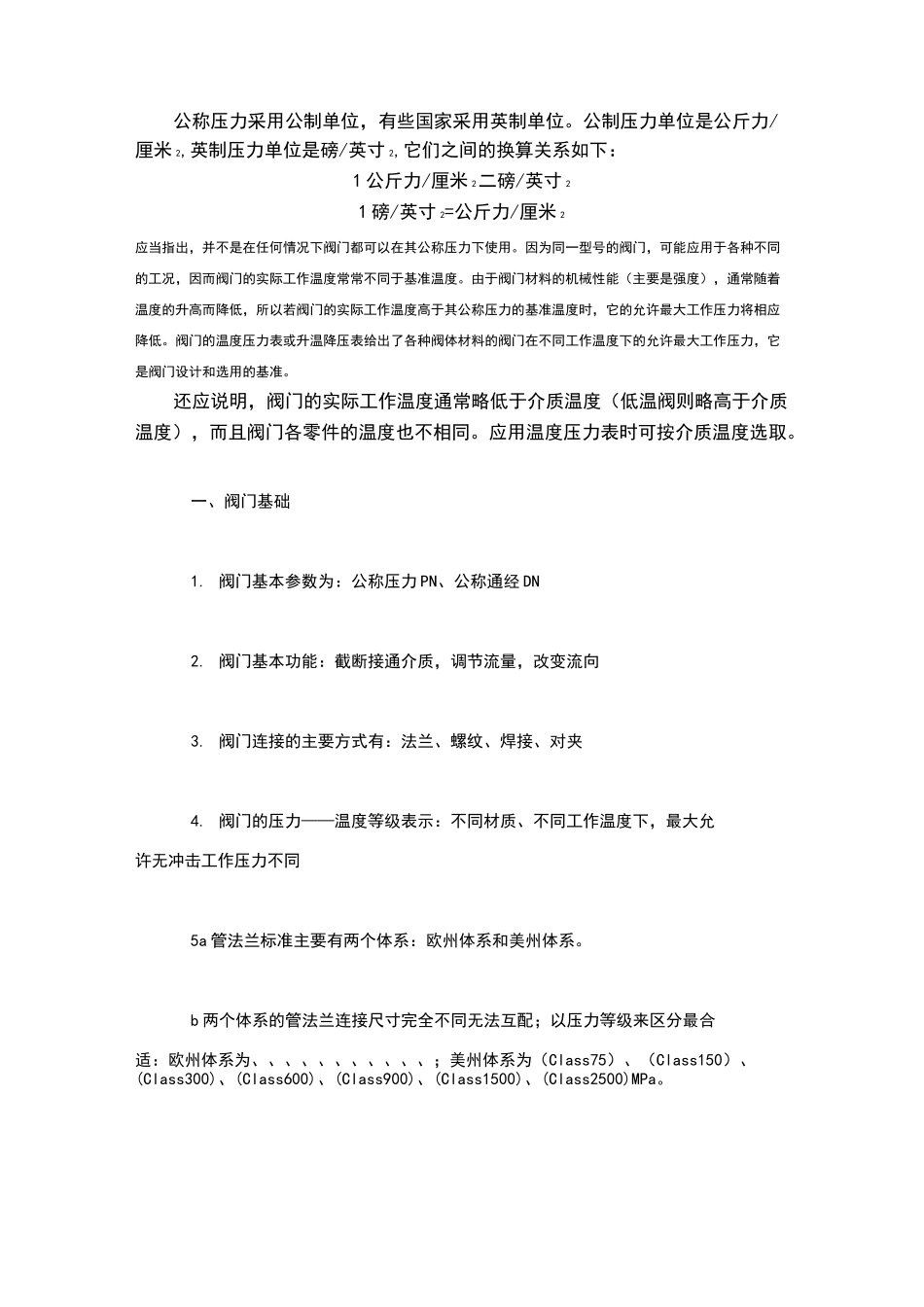

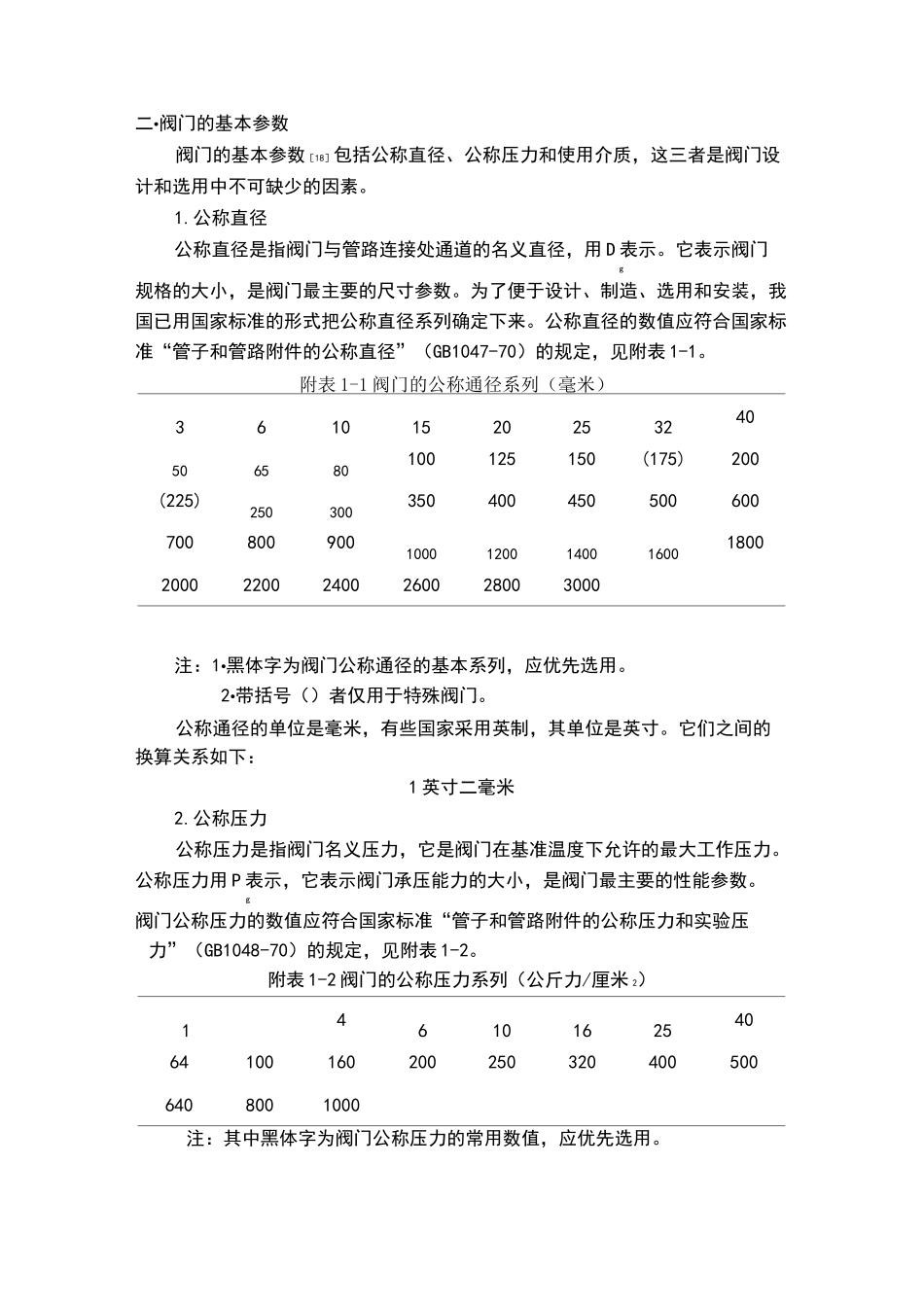

二•阀门的基本参数阀门的基本参数［18］包括公称直径、公称压力和使用介质，这三者是阀门设计和选用中不可缺少的因素。1.公称直径公称直径是指阀门与管路连接处通道的名义直径，用 D 表示。它表示阀门g规格的大小，是阀门最主要的尺寸参数。为了便于设计、制造、选用和安装，我国已用国家标准的形式把公称直径系列确定下来。公称直径的数值应符合国家标准“管子和管路附件的公称直径”（GB1047-70）的规定，见附表 1-1。附表 1-1 阀门的公称通径系列（毫米）36101520253240506580100125150(175)200(225)25030035040045050060070080090010001200140016001800200022002400260028003000注：1•黑体字为阀门公称通径的基本系列，应优先选用。2•带括号（）者仅用于特殊阀门。公称通径的单位是毫米，有些国家采用英制，其单位是英寸。它们之间的换算关系如下：1 英寸二毫米2.公称压力公称压力是指阀门名义压力，它是阀门在基准温度下允许的最大工作压力。公称压力用 P 表示，它表示阀门承压能力的大小，是阀门最主要的性能参数。g阀门公称压力的数值应符合国家标准“管子和管路附件的公称压力和实验压力”（GB1048-70）的规定，见附表 1-2。附表 1-2 阀门的公称压力系列（公斤力/厘米 2）14610162540641001602002503204005006408001000注：其中黑体字为阀门公称压力的常用数值，应优先选用。公称压力采用公制单位，有些国家采用英制单位。公制压力单位是公斤力/厘米 2,英制压力单位是磅/英寸 2,它们之间的换算关系如下：1 公斤力/厘米 2二磅/英寸 21 磅/英寸 2=公斤力/厘米 2应当指出，并不是在任何情况下阀门都可以在其公称压力下使用。因为同一型号的阀门，可能应用于各种不同的工况，因而阀门的实际工作温度常常不同于基准温度。由于阀门材料的机械性能（主要是强度），通常随着温度的升高而降低，所以若阀门的实际工作温度高于其公称压力的基准温度时，它的允许最大工作压力将相应降低。阀门的温度压力表或升温降压表给出了各种阀体材料的阀门在不同工作温度下的允许最大工作压力，它是阀门设计和选用的基准。还应说明，阀门的实际工作温度通常略低于介质温度（低温阀则略高于介质温度），而且阀门各零件的温度也不相同。应用温度压力表时可按介质温度选取。一、阀门基础1. 阀门基本参数为：公称压力 PN、公称通经 DN2. 阀门基本功能：截断接通介质，调节流量，改变流向3. 阀门连接的主要方式有：法兰、螺纹、焊接、对夹4...
