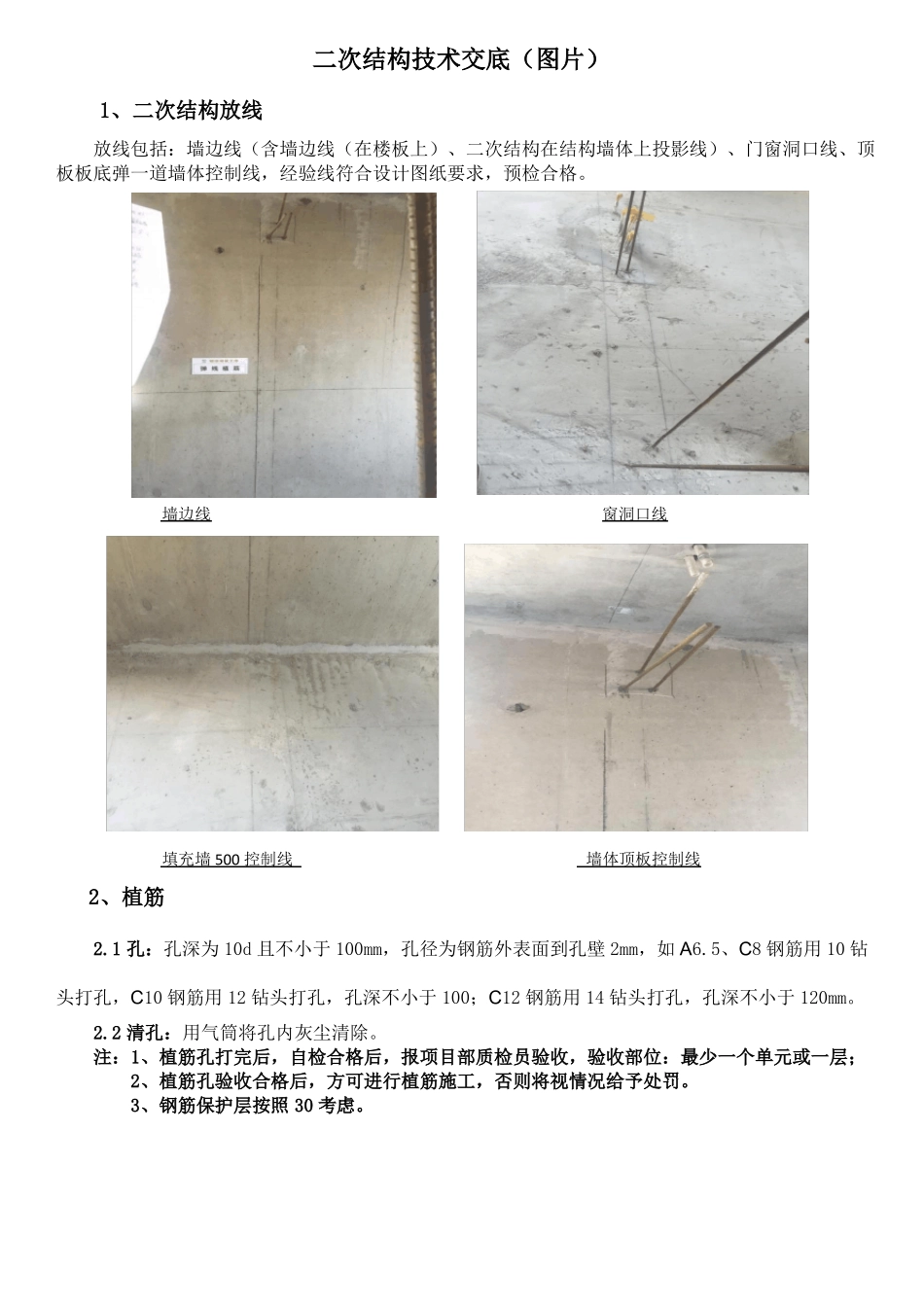

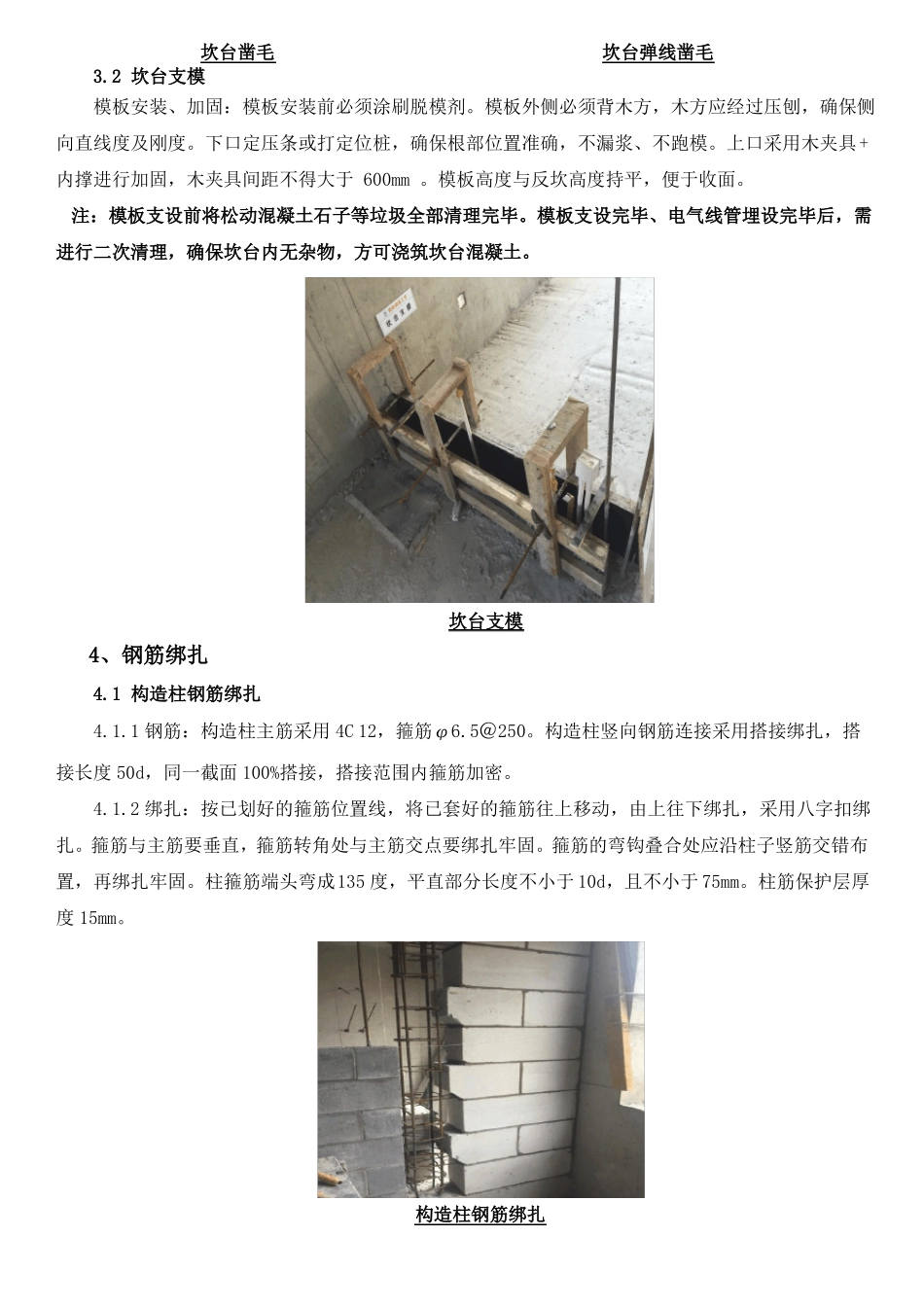

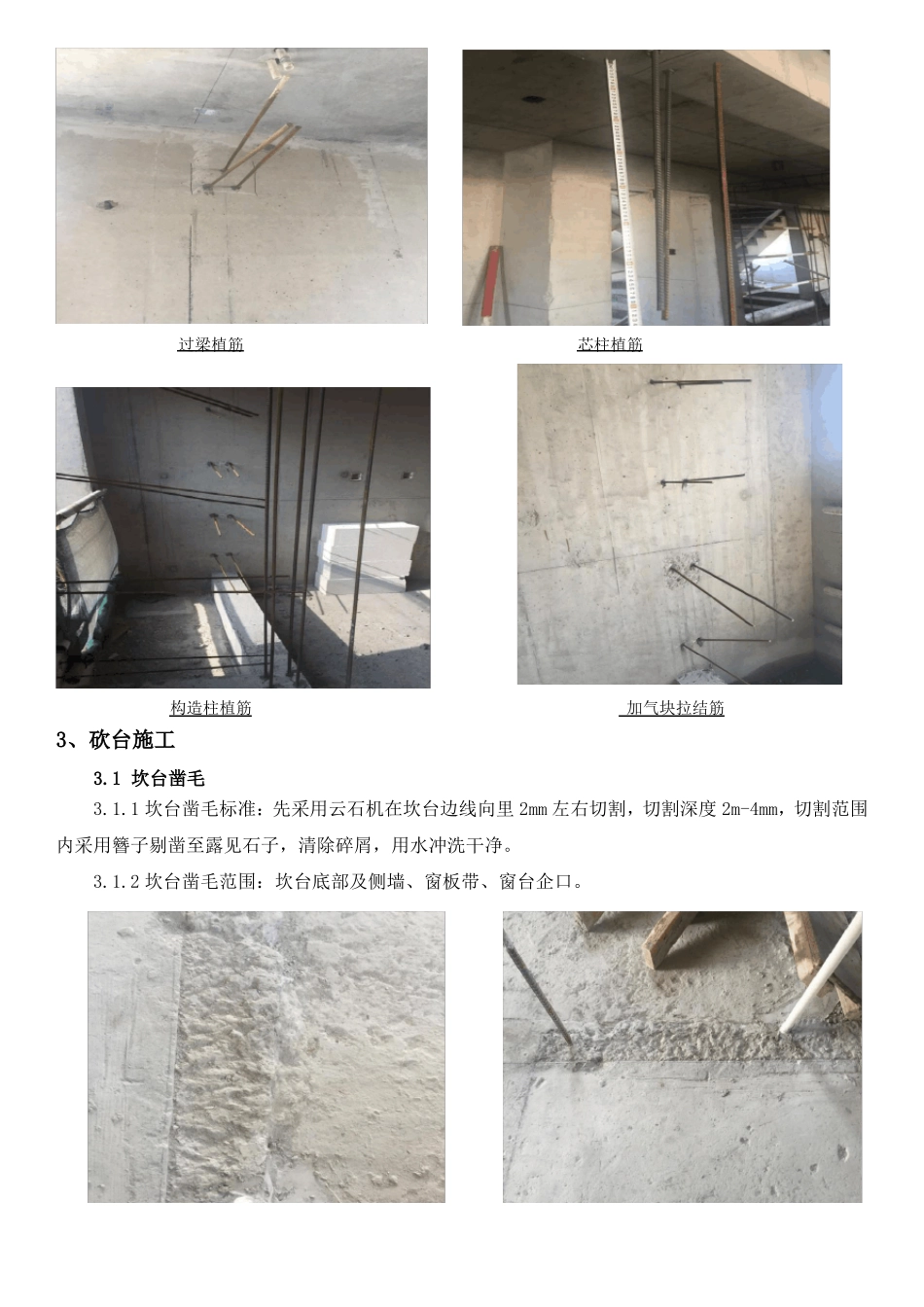

二次结构技术交底（图片）1、二次结构放线放线包括：墙边线（含墙边线（在楼板上）、二次结构在结构墙体上投影线）、门窗洞口线、顶板板底弹一道墙体控制线，经验线符合设计图纸要求，预检合格。墙边线窗洞口线填充墙 500 控制线墙体顶板控制线 2、植筋2.1 孔：孔深为 10d 且不小于 100mm，孔径为钢筋外表面到孔壁 2mm，如 A6.5、C8 钢筋用 10 钻头打孔，C10 钢筋用 12 钻头打孔，孔深不小于 100；C12 钢筋用 14 钻头打孔，孔深不小于 120mm。2.2 清孔：用气筒将孔内灰尘清除。注：1、植筋孔打完后，自检合格后，报项目部质检员验收，验收部位：最少一个单元或一层； 2、植筋孔验收合格后，方可进行植筋施工，否则将视情况给予处罚。 3、钢筋保护层按照 30 考虑。过梁植筋芯柱植筋构造柱植筋加气块拉结筋3、砍台施工3.1 坎台凿毛3.1.1 坎台凿毛标准：先采用云石机在坎台边线向里 2mm 左右切割，切割深度 2m-4mm，切割范围内采用簪子剔凿至露见石子，清除碎屑，用水冲洗干净。3.1.2 坎台凿毛范围：坎台底部及侧墙、窗板带、窗台企口。坎台凿毛坎台弹线凿毛3.2 坎台支模模板安装、加固：模板安装前必须涂刷脱模剂。模板外侧必须背木方，木方应经过压刨，确保侧向直线度及刚度。下口定压条或打定位桩，确保根部位置准确，不漏浆、不跑模。上口采用木夹具+内撑进行加固，木夹具间距不得大于 600mm 。模板高度与反坎高度持平，便于收面。注：模板支设前将松动混凝土石子等垃圾全部清理完毕。模板支设完毕、电气线管埋设完毕后，需进行二次清理，确保坎台内无杂物，方可浇筑坎台混凝土。坎台支模 4、钢筋绑扎4.1 构造柱钢筋绑扎4.1.1 钢筋：构造柱主筋采用 4C 12，箍筋φ6.5＠250。构造柱竖向钢筋连接采用搭接绑扎，搭接长度 50d，同一截面 100%搭接，搭接范围内箍筋加密。4.1.2 绑扎：按已划好的箍筋位置线，将已套好的箍筋往上移动，由上往下绑扎，采用八字扣绑扎。箍筋与主筋要垂直，箍筋转角处与主筋交点要绑扎牢固。箍筋的弯钩叠合处应沿柱子竖筋交错布置，再绑扎牢固。柱箍筋端头弯成135 度，平直部分长度不小于 10d，且不小于 75mm。柱筋保护层厚度 15mm。构造柱钢筋绑扎构造柱钢筋搭接及绑扎4.2 芯柱钢筋：墙厚小于 200mm 时，配置 1C12；墙厚≥200mm 时配置 2C12，搭接长度 50d。4.3 抱框钢筋绑扎4.3.1 钢筋：配置 2C12，拉结筋 C8@250，钢筋搭接长度 50d，搭接范围内加密。不伸至顶...
