AQ6370D光谱仪使用说明

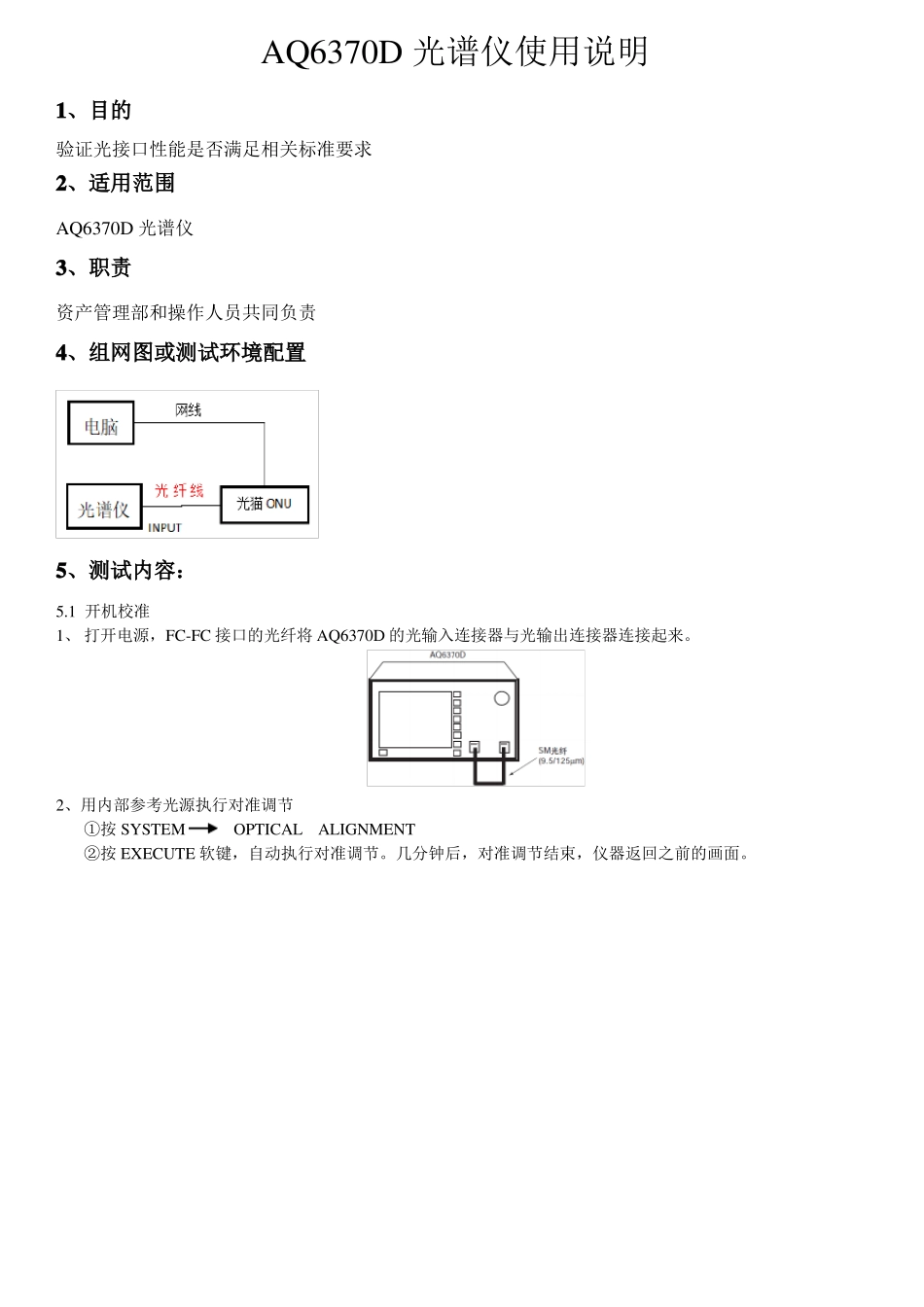

AQ6370D光谱仪使用说明_第1页
1/7

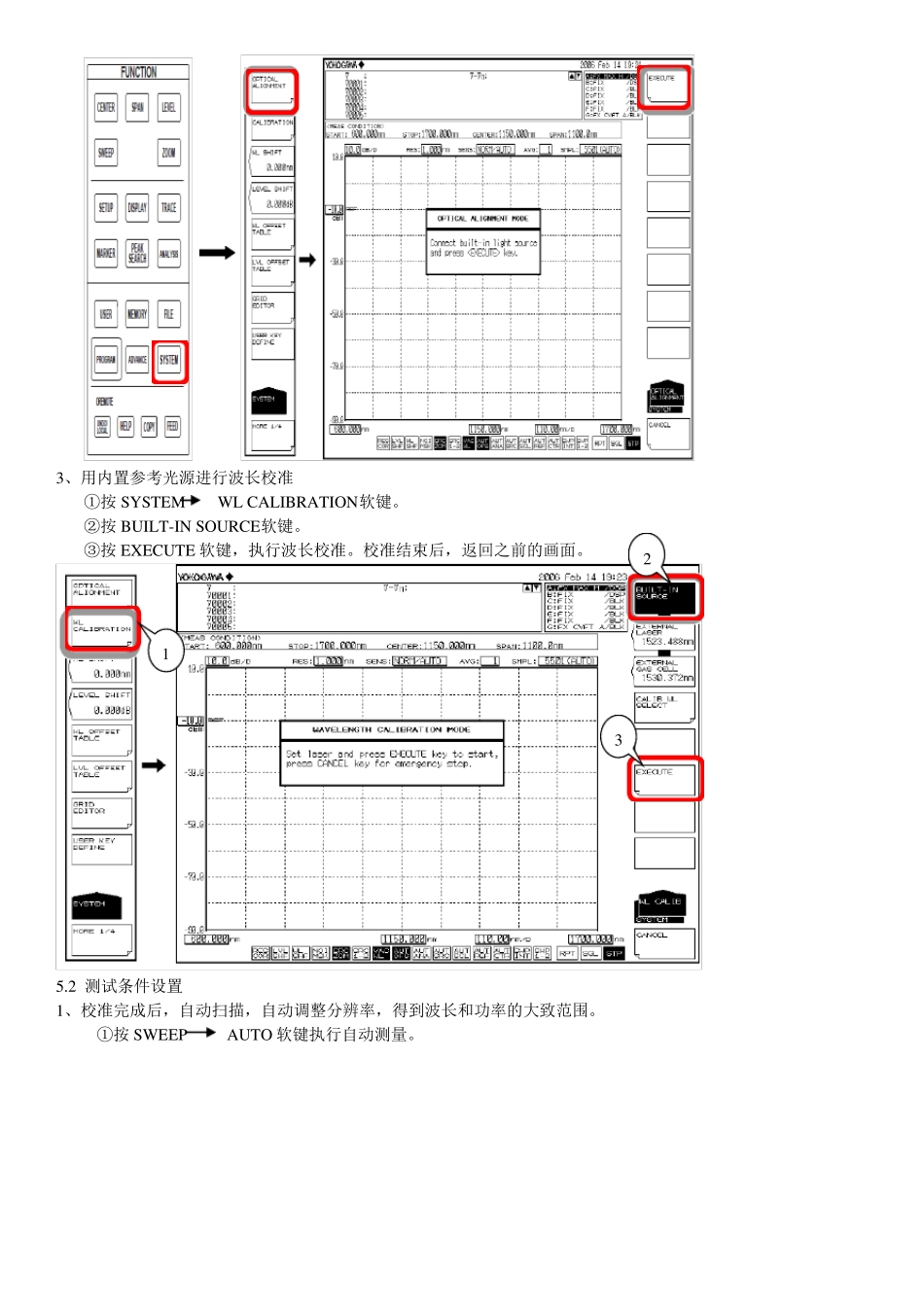

AQ6370D光谱仪使用说明_第2页
2/7
AQ6370D光谱仪使用说明_第3页
3/7
AQ6370D 光谱仪使用说明1、目的验证光接口性能是否满足相关标准要求2、适用范围AQ6370D 光谱仪3、职责资产管理部和操作人员共同负责4、组网图或测试环境配置5、测试内容:5.1 开机校准1、 打开电源,FC-FC 接口的光纤将 AQ6370D 的光输入连接器与光输出连接器连接起来。2、用内部参考光源执行对准调节①按 SYSTEMOPTICALALIGNMENT②按 EXECUTE 软键,自动执行对准调节。几分钟后,对准调节结束,仪器返回之前的画面。3、用内置参考光源进行波长校准①按 SYSTEMWL CALIBRATION软键。②按 BUILT-IN SOURCE软键。③按 EXECUTE 软键,执行波长校准。校准结束后,返回之前的画面。2135.2 测试条件设置1、校准完成后,自动扫描,自动调整分辨率,得到波长和功率的大致范围。①按 SWEEPAUTO 软键执行自动测量。自动扫描结束后的显示②设置扫描范围,按 SPAN键。③设置参考功率和刻度,按 LEVEL 键,参考功率设为-3dBm,其他为默认值。④按 SETUP 键,设置分辨率为最高精度 0.02nm。⑤设置灵敏度,模式为 MID,其他条件均为默认值。⑥设置完成开始测试,执行 REPEAT 重复扫描或者 SINGLE 单次扫 5~10 次后,按 STOP 键,分析并记录数据。5.3 分析光猫上电后,用脚本长发光后直接接到测试拓扑中。1、DFB-LD、FP-LD 光源分析①按 ANALYSIS,显示与测量波形分析相关的软键菜单②按 ANALYSIS 1 软键,显示分析功能的选择菜单。以 GPON 样机为例,光源类型选择 DFB-LD,执行分析,结果显示在数据区域内。分析:SMSR 边模抑制比PEAK WL 峰值波长20dB WIDTH 带宽CTR WL 中心波长注:功率以实际功率计测试为准以 EPON 样机为例,光源类型选择 FP -LD,执行分析。分析:MEAN WL 平均波长PEAK WL 峰值波长SPEC WIDTH 带宽注意:在分析 FP-LD 光源时,数据区域内 SPEC WIDTH 测试的是 3dB 带宽,与 K 系数有关,当 K=1 时,SPECWIDTH 为原始带宽;当 K=2 时,SPEC WIDTH 为修正过后的值,需根据实际需要进行更改。K 值更改进行以下操作:按 SYSTEM 键PARAMETER SETTING键通过旋转选择 K 值键盘输入进行更改按 CLOSE WINDOW 键开始重新测试2、 谱宽测量⑴ 3dB 谱宽⑵ RMS 谱宽(针对 FP-LD 光源)5.4 保存数据将测量数据保存到外部存储器 U 盘中,文件类型为 GRAPHIC:按 FILE 键ITEM SELECT 软键GRAPHIC 软键,GRAPHIC 被选并返回上层画面按 WRITE 软键显示文...
