MSY-300T锚索退锚机具说明

MSY-300T锚索退锚机具说明_第1页
1/6
MSY-300T锚索退锚机具说明_第2页
2/6
MSY-300T锚索退锚机具说明_第3页
3/6

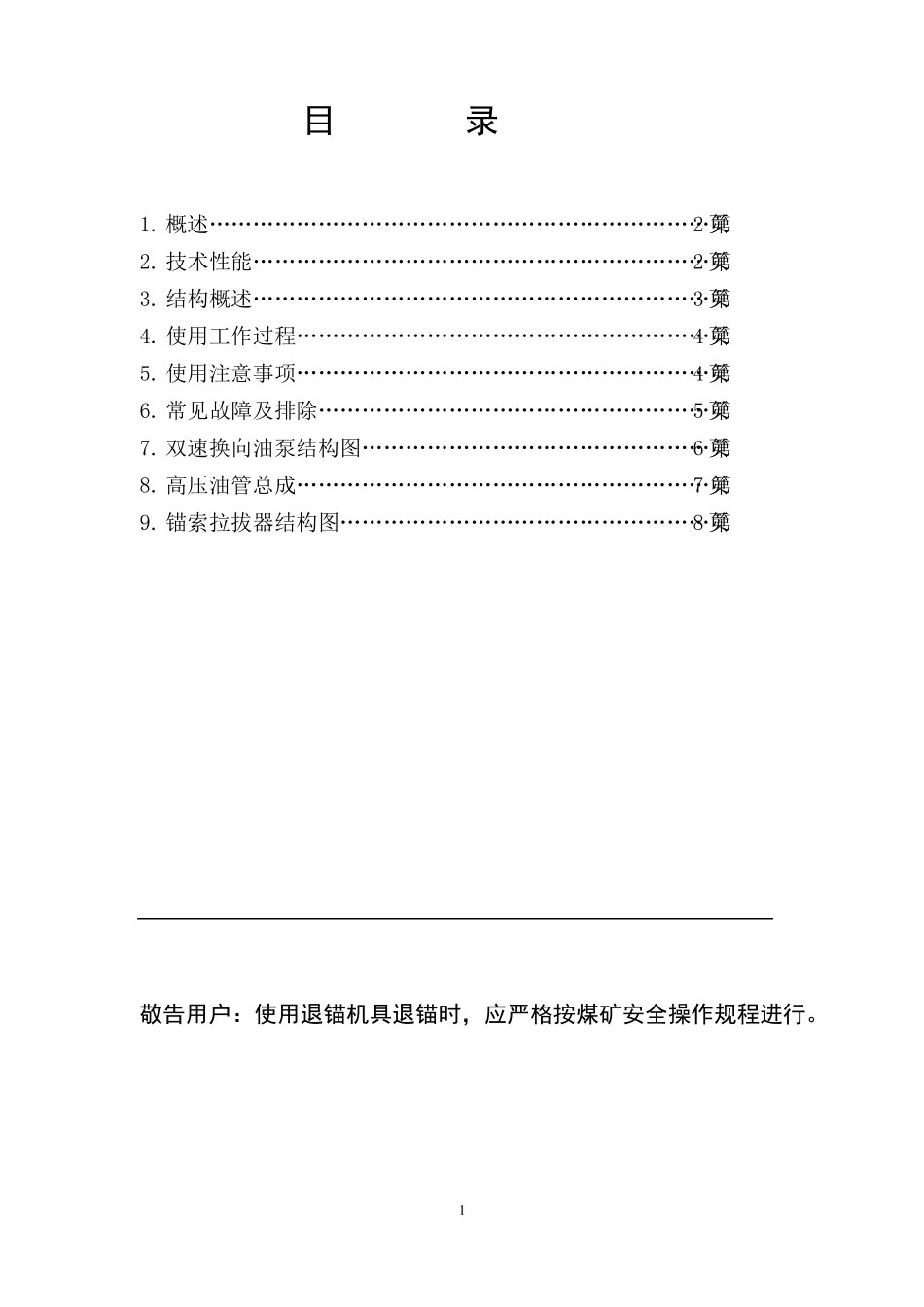

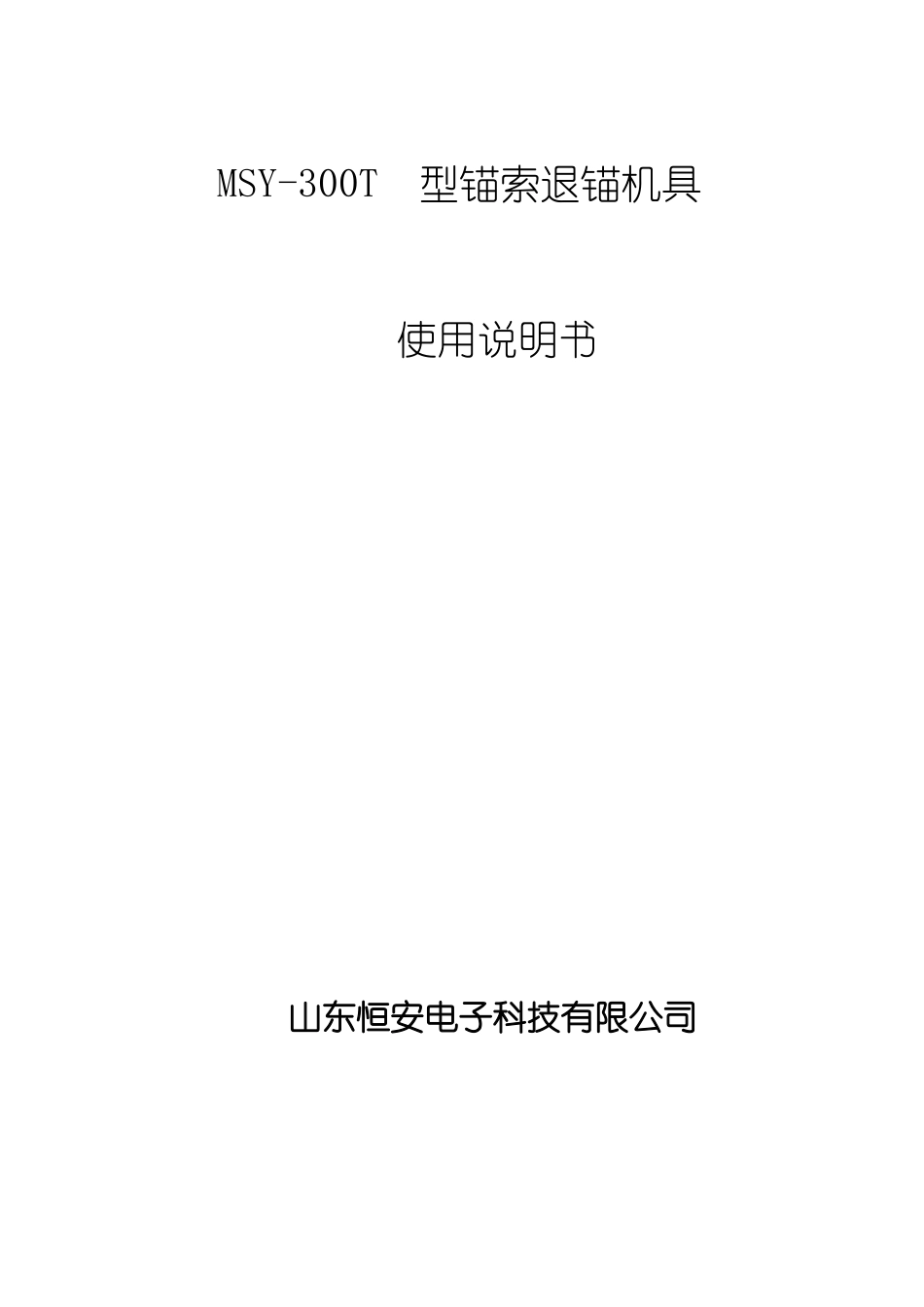

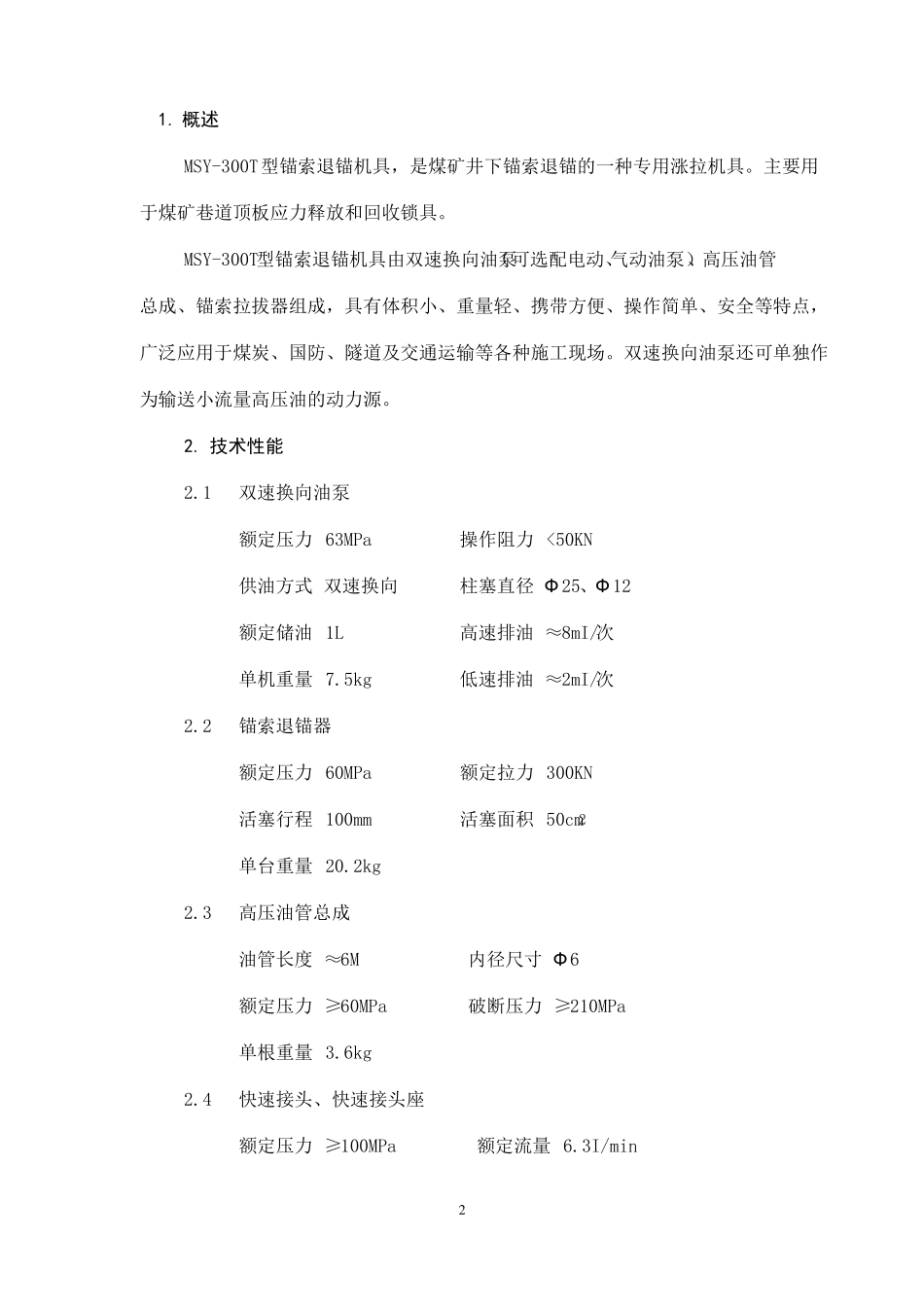

MSY-300T型锚索退锚机具使用说明书山东恒安电子科技有限公司目录1. 概述……………………………………………………………第2 页2. 技术性能………………………………………………………第2 页3. 结构概述………………………………………………………第3 页4. 使用工作过程…………………………………………………第4 页5. 使用注意事项…………………………………………………第4 页6. 常见故障及排除………………………………………………第5 页7. 双速换向油泵结构图…………………………………………第6 页8. 高压油管总成…………………………………………………第7 页9. 锚索拉拔器结构图……………………………………………第8 页敬告用户:使用退锚机具退锚时,应严格按煤矿安全操作规程进行。1 1. 概述MSY-300T型锚索退锚机具,是煤矿井下锚索退锚的一种专用涨拉机具。主要用于煤矿巷道顶板应力释放和回收锁具。MSY-300T型锚索退锚机具由双速换向油泵(可选配电动、气动油泵)、高压油管总成、锚索拉拔器组成,具有体积小、重量轻、携带方便、操作简单、安全等特点,广泛应用于煤炭、国防、隧道及交通运输等各种施工现场。双速换向油泵还可单独作为输送小流量高压油的动力源。2. 技术性能2.1双速换向油泵额定压力 63MPa操作阻力 <50KN供油方式 双速换向柱塞直径 Ф 25、Ф12额定储油 1L高速排油 ≈8mI/次单机重量 7.5kg低速排油 ≈2mI/次2.2锚索退锚器额定压力 60MPa额定拉力 300KN活塞行程 100mm活塞面积 50cm2单台重量 20.2kg2.3高压油管总成油管长度 ≈6M内径尺寸 Ф6额定压力 ≥60MPa破断压力 ≥210MPa单根重量 3.6kg2.4快速接头、快速接头座额定压力 ≥100MPa额定流量 6.3I/min2爆破压力 ≥400MPa压力损失 <0.2MPa3. 结构概述3.1双速换向油泵双速换向油泵(见附图1)主要由快速插头座、快速插头、压力表、泵体、换向手柄、储油器、脚踏支架、加油孔盖、压杆手柄等组成。在泵体内部设有进、排油阀、顺序阀、卸荷阀等。双速换向油泵的特点是有双柱塞组成。当油泵工作时,双柱塞同时作功,快速输油。当压力达到设定压力时,大柱塞吸入的油通过顺序阀返回储油器,小柱塞继续输油至额定压力。这样既提高了效率,又减少了工作阻力。当油泵需要换向时,扳动换向卸荷手柄顺时针旋紧,泵体上端(快速接头座)输出压力油,泵体下端(快速接头)回油。当换向卸荷手柄逆时针旋紧时,泵体上端(快速...
