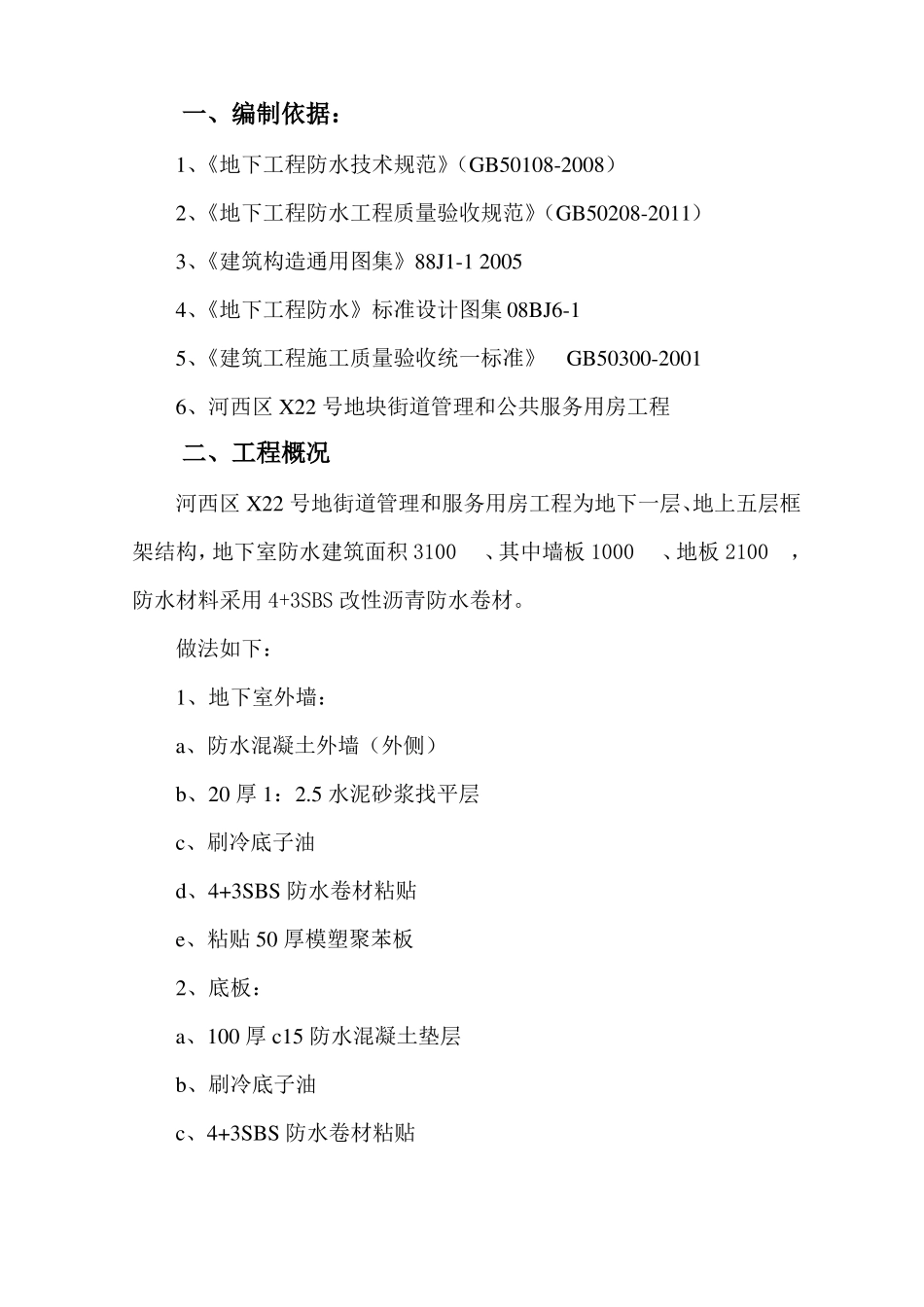

一、编制依据:1、《地下工程防水技术规范》(GB50108-2008)2、《地下工程防水工程质量验收规范》(GB50208-2011)3、《建筑构造通用图集》88J1-1 20054、《地下工程防水》标准设计图集 08BJ6-15、《建筑工程施工质量验收统一标准》GB50300-20016、河西区 X22 号地块街道管理和公共服务用房工程二、工程概况河西区 X22 号地街道管理和服务用房工程为地下一层、地上五层框架结构,地下室防水建筑面积 3100、其中墙板 1000、地板 2100,防水材料采用 4+3SBS 改性沥青防水卷材。做法如下:1、地下室外墙:a、防水混凝土外墙(外侧)b、20 厚 1:2.5 水泥砂浆找平层c、刷冷底子油d、4+3SBS 防水卷材粘贴e、粘贴 50 厚模塑聚苯板2、底板:a、100 厚 c15 防水混凝土垫层b、刷冷底子油c、4+3SBS 防水卷材粘贴d、50 厚 c20 细石砼保护层三、施工准备(一)、前期准备1、 施工前认真审核图纸,了解地下室防水细部构造和要求;2、 地下防水工程施工应按照各道工序要求进行验收,合格后方可进入下道工序的施工;3、所使用的防水材料必须有出厂合格证书及北京市建委颁发的防水材料认证书,材料必须符合设计要求;4、防水材料进场后,应按规定进行现场取样复试,进行规格尺寸和外观质量检验,在外观质量检验合格的卷材中,随机取一卷,卷材试样两块送试验室检验其质量,见证取样 1 组;5、SBS 防水卷材为聚酯胎体,用于地下室,产品主要技术指标如下表所示:产品主要技术指标序号12345性能项目拉伸强度断裂伸长率耐热度低温柔度抗渗透性单位N%(℃,2h)指标≥800(纵横向)最大拉力时,≥40(纵横向)90≤-25℃,r=25mm,3S 弯 180,无裂纹压力 0.3mpa,不透水,保持 30min防水卷材应直立堆放,高度不超过2 层,短途运输平放时,不宜超过 4 层,贮存处应阴凉通风,避免日晒、雨淋或受潮。2辅助材料:a、冷底子油,主要用于基层与防水卷材之间,起防水及粘结作用;b、JS 涂料,用于底板与外墙板交接处处理;(二)地下室外墙铺贴卷材作业条件准备1、穿墙管道采用套管式防水法,套管加焊止水环;2、墙面的预埋管件等应进行隐蔽工程的验收,使其符合设计和施工验收规范的要求;3、外墙穿墙螺杆须加止水片,模板和螺杆拆除后,螺杆洞口采用高标号防水砂浆封实抹平;4、砂浆找平层须达到一定的强度。(三)地下室底板铺贴卷材作业条件准备:1、砼垫层要有足够的强度,并抹平压光、坚实、牢固、不起砂,不得有凹凸、松动、鼓包...
