WJ-7型扣件使用说明

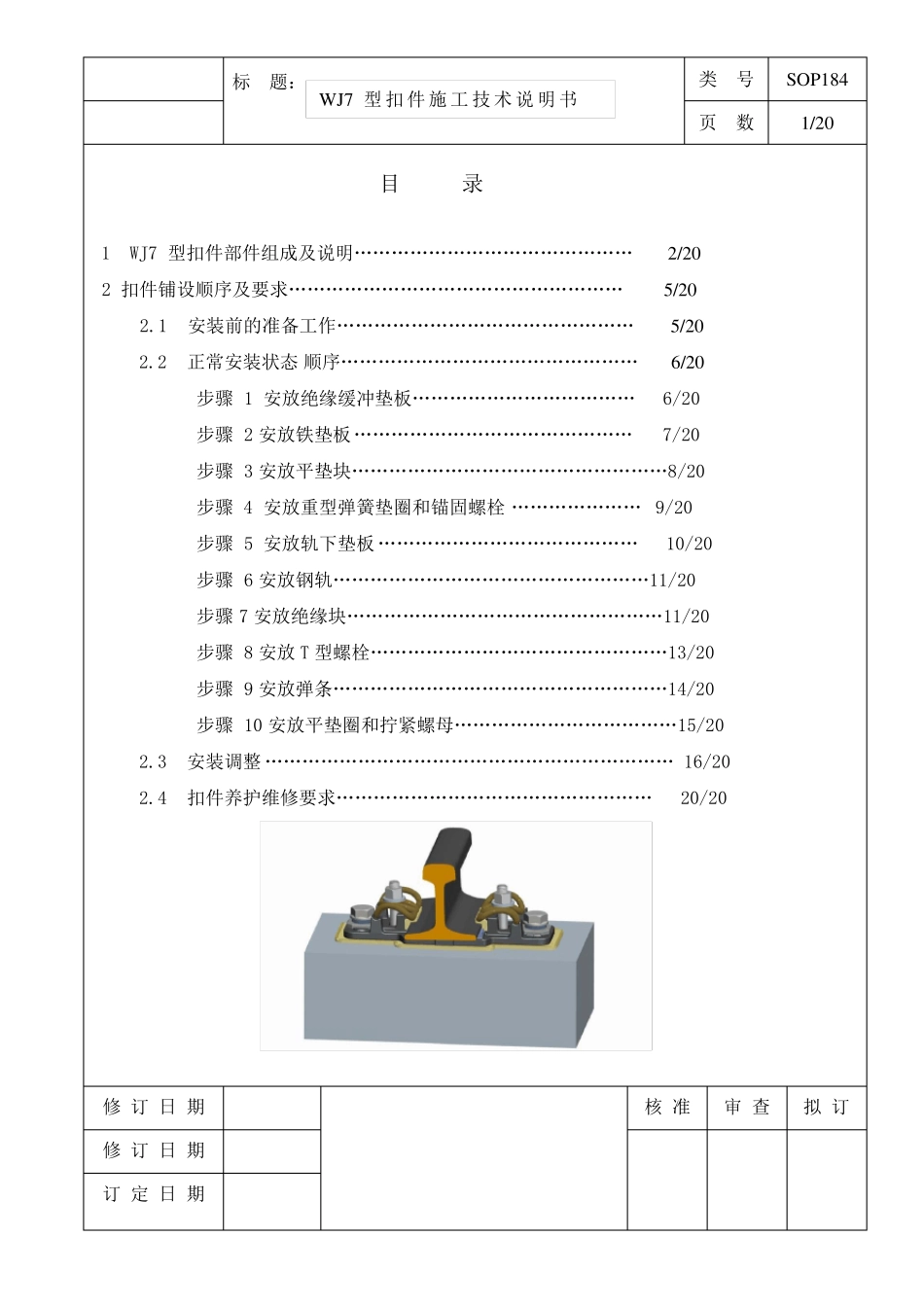

标题：WJ7 型 扣 件 施 工 技 术 说 明 书类号页数SOP1841/20目录1WJ7 型扣件部件组成及说明………………………………………2/202 扣件铺设顺序及要求………………………………………………5/202.1安装前的准备工作…………………………………………5/202.2正常安装状态 顺序…………………………………………6/20步骤 1 安放绝缘缓冲垫板………………………………6/20步骤 2 安放铁垫板………………………………………7/20步骤 3 安放平垫块……………………………………………8/20步骤 4 安放重型弹簧垫圈和锚固螺栓 ………………… 9/20步骤 5 安放轨下垫板 ……………………………………10/20步骤 6 安放钢轨……………………………………………11/20步骤 7 安放绝缘块……………………………………………11/20步骤 8 安放 T 型螺栓…………………………………………13/20步骤 9 安放弹条………………………………………………14/20步骤 10 安放平垫圈和拧紧螺母………………………………15/202.3安装调整 ………………………………………………………… 16/202.4扣件养护维修要求……………………………………………20/20修 订 日 期修 订 日 期订 定 日 期核 准审 查拟 订标题：WJ7 型 扣 件 施 工 技 术 说 明 书类号页数SOP1842/201WJ-7 型扣件部件组成及说明WJ-7 型扣件（以下简称扣件）由 T 型螺栓、螺母、平垫圈、弹条、绝缘块、 铁垫板、轨下垫板、绝缘缓冲垫板、重型弹簧垫圈、平垫块、锚固螺栓和预埋套 管组成，此外为了钢轨调高的需要，还包括轨下调高垫板和铁垫板下调高垫板。绝缘块弹条锚固螺栓螺母平垫圈T 型螺栓重型弹簧垫圈轨下调高垫板铁垫板铁垫板下调高垫板绝缘缓冲垫板预埋套管橡胶垫板平垫块标题：WJ7 型 扣 件 施 工 技 术 说 明 书类号页数SOP1843/201.1弹条和轨下垫板弹条分两种，即一般地段使用的 W1 型和桥上可能使用的 X2 型，W1 型弹 条的直径为14mm，X2 型弹条的直径为 13mm。轨下垫板分 A、B 两类，A 类用于兼顾货运的客运专线，B 类用于客运专线， 每一类又分一般地段使用的橡胶垫板和桥上可能使用的复合垫板两种。桥上需要降低线路阻力时，可采用 X2 型弹条并配用复合垫板。此时单组扣 件的钢轨纵向阻力为 4kN。一般地段使用φ14mm桥上可能使用W1 弹条+橡胶垫板13mmφX2 弹条+复合垫板1.2 预埋套管标题...
