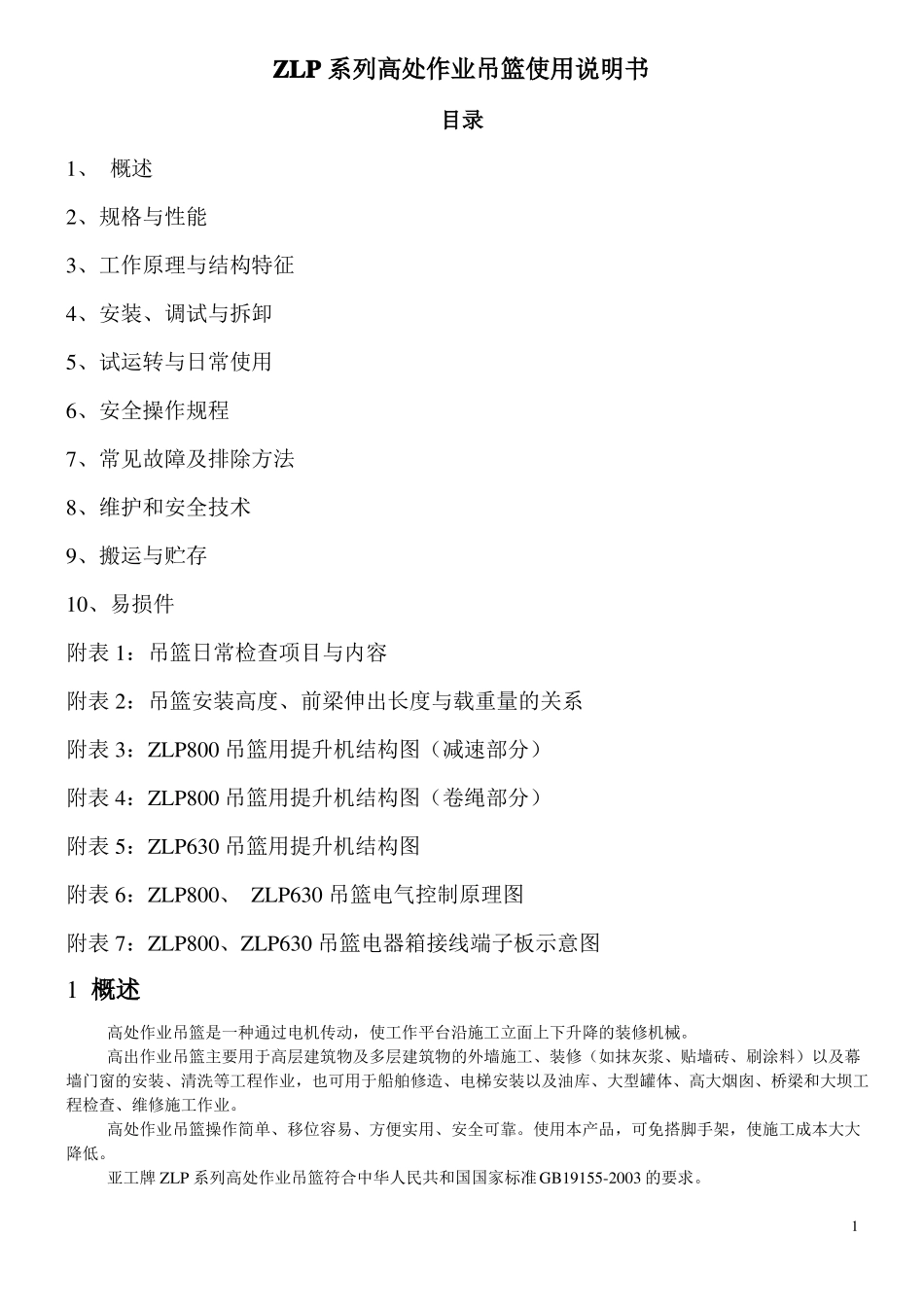

ZLP系列高处作业吊篮使用说明书

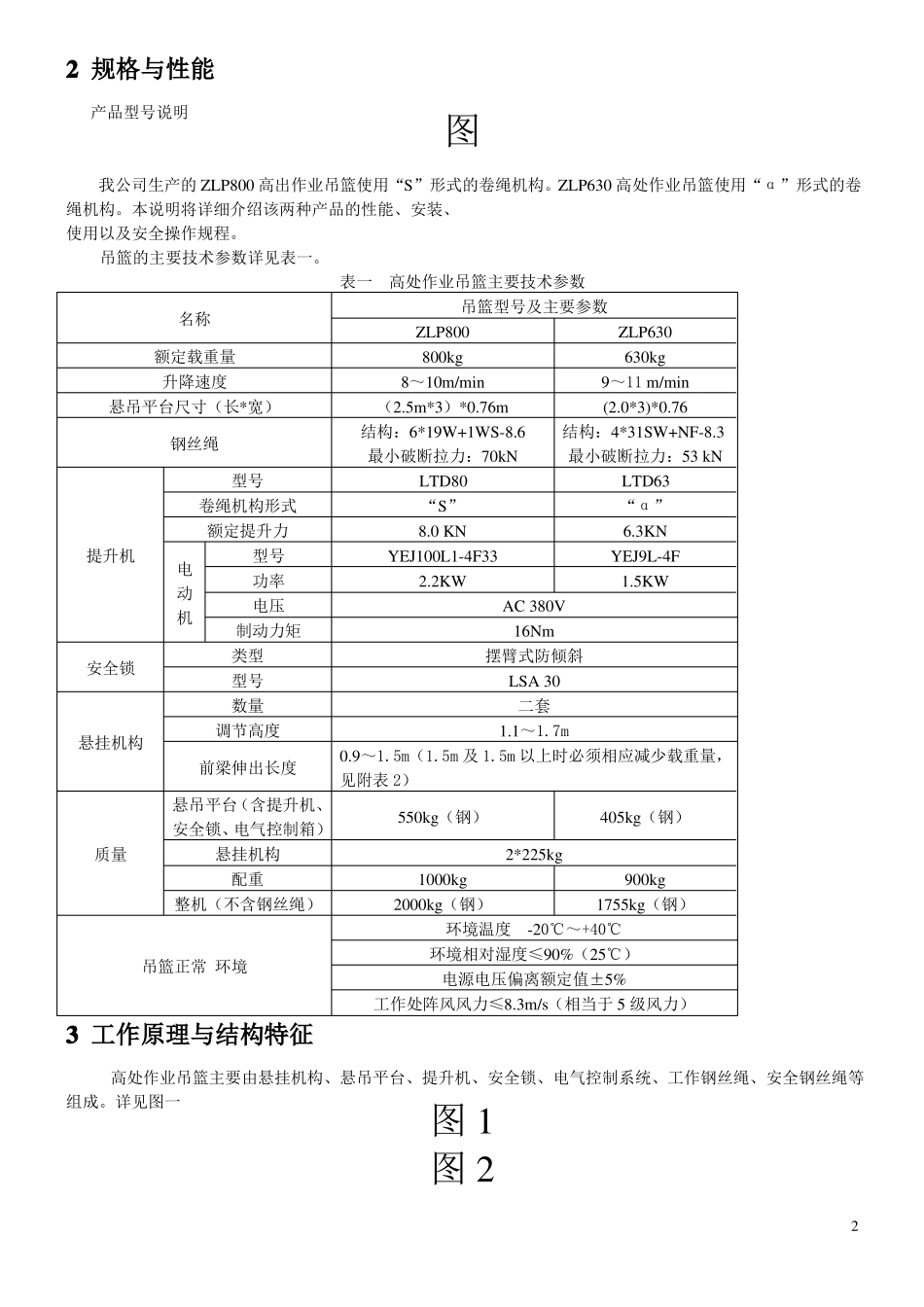

ZLP 系列高处作业吊篮使用说明书目录1、 概述2、规格与性能3、工作原理与结构特征4、安装、调试与拆卸5、试运转与日常使用6、安全操作规程7、常见故障及排除方法8、维护和安全技术9、搬运与贮存10、易损件附表 1：吊篮日常检查项目与内容附表 2：吊篮安装高度、前梁伸出长度与载重量的关系附表 3：ZLP800 吊篮用提升机结构图（减速部分）附表 4：ZLP800 吊篮用提升机结构图（卷绳部分）附表 5：ZLP630 吊篮用提升机结构图附表 6：ZLP800、 ZLP630 吊篮电气控制原理图附表 7：ZLP800、ZLP630 吊篮电器箱接线端子板示意图1 概述高处作业吊篮是一种通过电机传动，使工作平台沿施工立面上下升降的装修机械。高出作业吊篮主要用于高层建筑物及多层建筑物的外墙施工、装修（如抹灰浆、贴墙砖、刷涂料）以及幕墙门窗的安装、清洗等工程作业，也可用于船舶修造、电梯安装以及油库、大型罐体、高大烟囱、桥梁和大坝工程检查、维修施工作业。高处作业吊篮操作简单、移位容易、方便实用、安全可靠。使用本产品，可免搭脚手架，使施工成本大大降低。亚工牌 ZLP 系列高处作业吊篮符合中华人民共和国国家标准GB19155-2003 的要求。12 规格与性能产品型号说明图我公司生产的 ZLP800 高出作业吊篮使用“S”形式的卷绳机构。ZLP630 高处作业吊篮使用“α”形式的卷绳机构。本说明将详细介绍该两种产品的性能、安装、使用以及安全操作规程。吊篮的主要技术参数详见表一。表一高处作业吊篮主要技术参数名称额定载重量升降速度悬吊平台尺寸（长*宽）钢丝绳型号卷绳机构形式额定提升力提升机电动机型号功率电压制动力矩类型型号数量悬挂机构调节高度前梁伸出长度悬吊平台（含提升机、安全锁、电气控制箱）质量悬挂机构配重整机（不含钢丝绳）1000kg2000kg（钢）吊篮型号及主要参数ZLP800800kg8～10m/min（2.5m*3）*0.76m结构：6*19W+1WS-8.6最小破断拉力：70kNLTD80“S”8.0 KNYEJ100L1-4F332.2KWAC 380V16Nm摆臂式防倾斜LSA 30二套1.1～1.7m0.9～1.5m（1.5m 及 1.5m 以上时必须相应减少载重量，见附表 2）550kg（钢）2*225kg900kg1755kg（钢）405kg（钢）ZLP630630kg9～11 m/min(2.0*3)*0.76结构：4*31SW+NF-8.3最小破断拉力：53 kNLTD63“α”6.3KNYEJ9L-4F1.5KW安全锁环境温度-20℃～+40℃吊篮正常 环境环境相对湿度≤90%（25℃）电源电压偏离额定值±5%工作处阵风风力≤8.3m/s（相当于 5 级风力）3 工作原理与结构特征高处作业...
