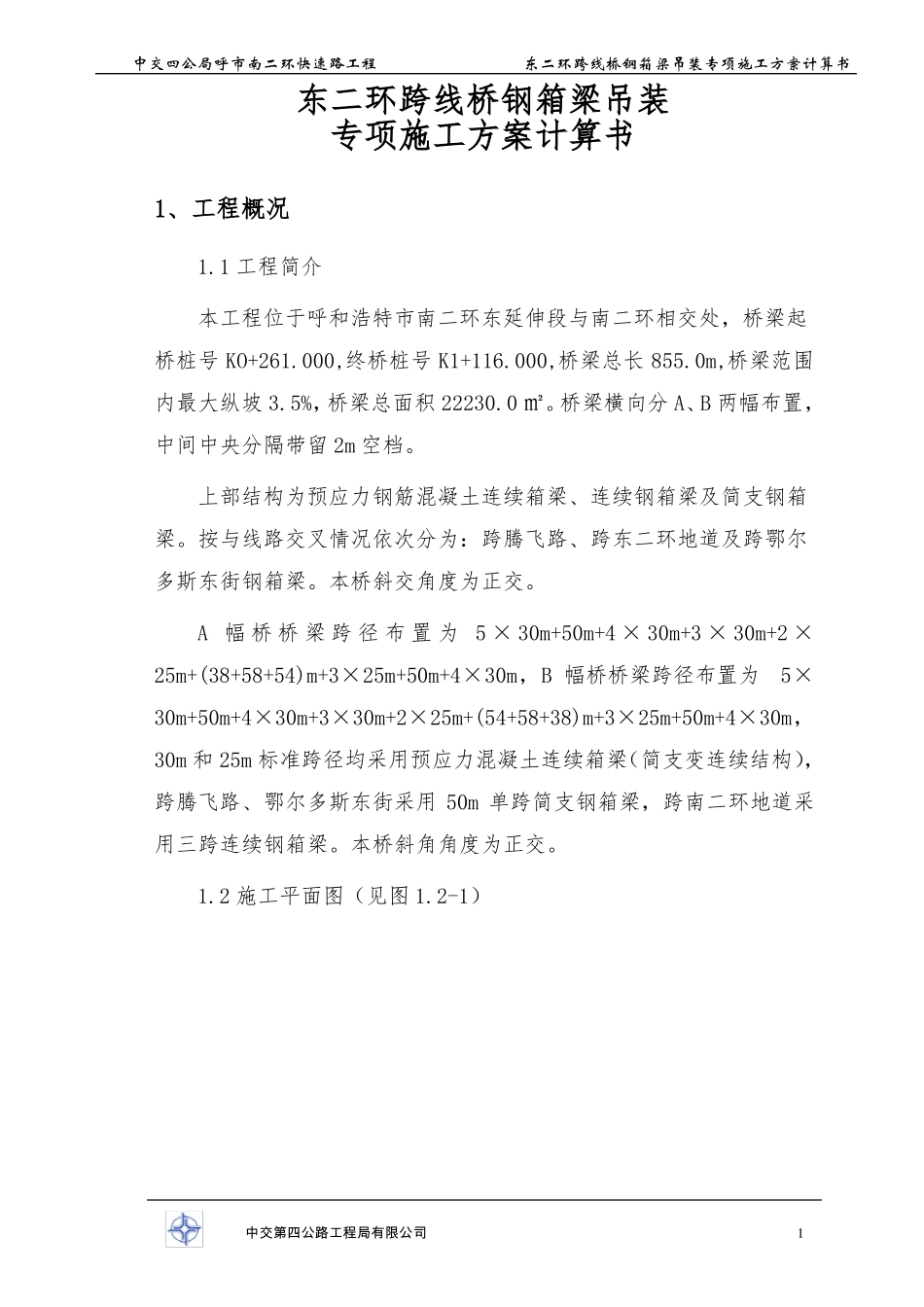

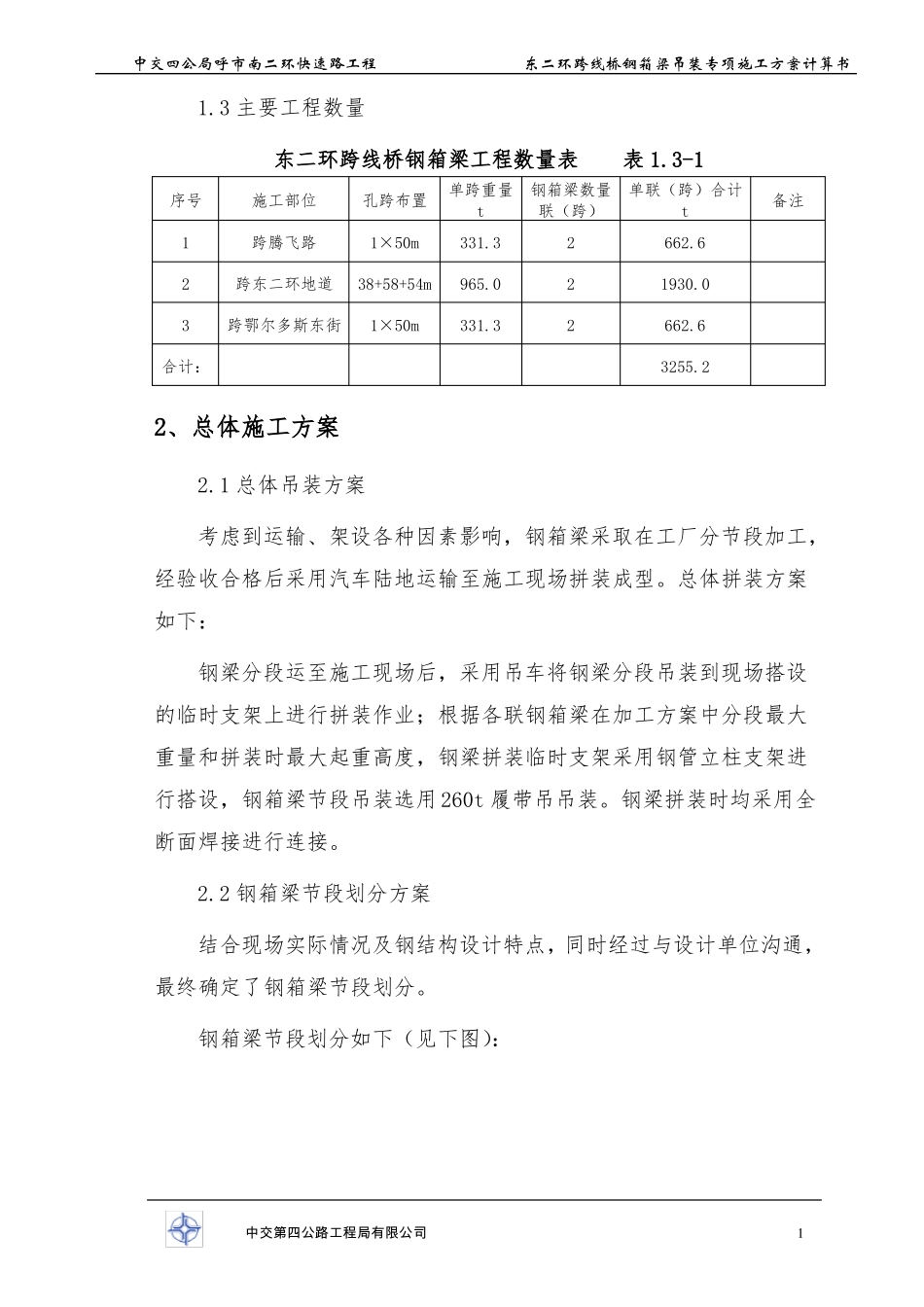

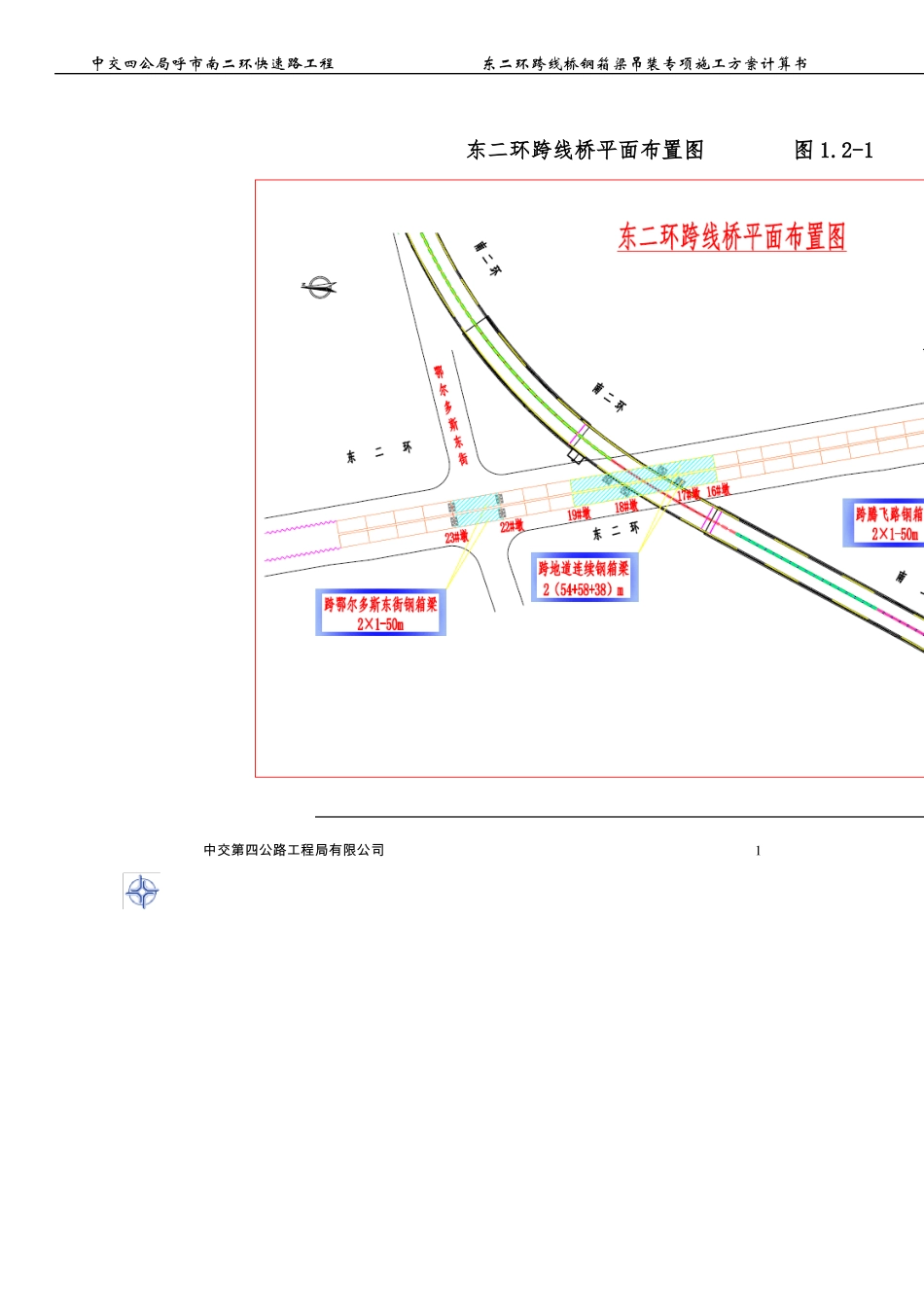

中交四公局呼市南二环快速路工程东二环跨线桥钢箱梁吊装专项施工方案计算书东二环跨线桥钢箱梁吊装专项施工方案计算书1、工程概况1.1 工程简介本工程位于呼和浩特市南二环东延伸段与南二环相交处，桥梁起桥桩号 KO+261.000,终桥桩号 K1+116.000,桥梁总长 855.0m,桥梁范围内最大纵坡 3.5%，桥梁总面积 22230.0 ㎡。桥梁横向分 A、B 两幅布置，中间中央分隔带留 2m 空档。上部结构为预应力钢筋混凝土连续箱梁、连续钢箱梁及简支钢箱梁。按与线路交叉情况依次分为：跨腾飞路、跨东二环地道及跨鄂尔多斯东街钢箱梁。本桥斜交角度为正交。A 幅 桥 桥 梁 跨 径 布 置 为 5 × 30m+50m+4 × 30m+3 × 30m+2 ×25m+(38+58+54)m+3×25m+50m+4×30m，B 幅桥桥梁跨径布置为5×30m+50m+4×30m+3×30m+2×25m+(54+58+38)m+3×25m+50m+4×30m，30m 和 25m 标准跨径均采用预应力混凝土连续箱梁（简支变连续结构），跨腾飞路、鄂尔多斯东街采用 50m 单跨简支钢箱梁，跨南二环地道采用三跨连续钢箱梁。本桥斜角角度为正交。1.2 施工平面图（见图 1.2-1）中交第四公路工程局有限公司1中交四公局呼市南二环快速路工程东二环跨线桥钢箱梁吊装专项施工方案计算书东二环跨线桥平面布置图图 1.2-1中交第四公路工程局有限公司1中交四公局呼市南二环快速路工程东二环跨线桥钢箱梁吊装专项施工方案计算书1.3 主要工程数量东二环跨线桥钢箱梁工程数量表表 1.3-1序号123合计：施工部位跨腾飞路跨东二环地道跨鄂尔多斯东街孔跨布置1×50m38+58+54m1×50m单跨重量钢箱梁数量单联（跨）合计t联（跨）t331.3965.0331.3222662.61930.0662.63255.2备注2、总体施工方案2.1 总体吊装方案考虑到运输、架设各种因素影响，钢箱梁采取在工厂分节段加工，经验收合格后采用汽车陆地运输至施工现场拼装成型。总体拼装方案如下：钢梁分段运至施工现场后，采用吊车将钢梁分段吊装到现场搭设的临时支架上进行拼装作业；根据各联钢箱梁在加工方案中分段最大重量和拼装时最大起重高度，钢梁拼装临时支架采用钢管立柱支架进行搭设，钢箱梁节段吊装选用 260t 履带吊吊装。钢梁拼装时均采用全断面焊接进行连接。2.2 钢箱梁节段划分方案结合现场实际情况及钢结构设计特点，同时经过与设计单位沟通，最终确定了钢箱梁节段划分。钢箱梁节段划分如下（见下图）：中交第四公路工程局有限公司1中交四公局呼市南二环快速路工程东二环跨线桥钢箱梁吊装专项施工方案...
