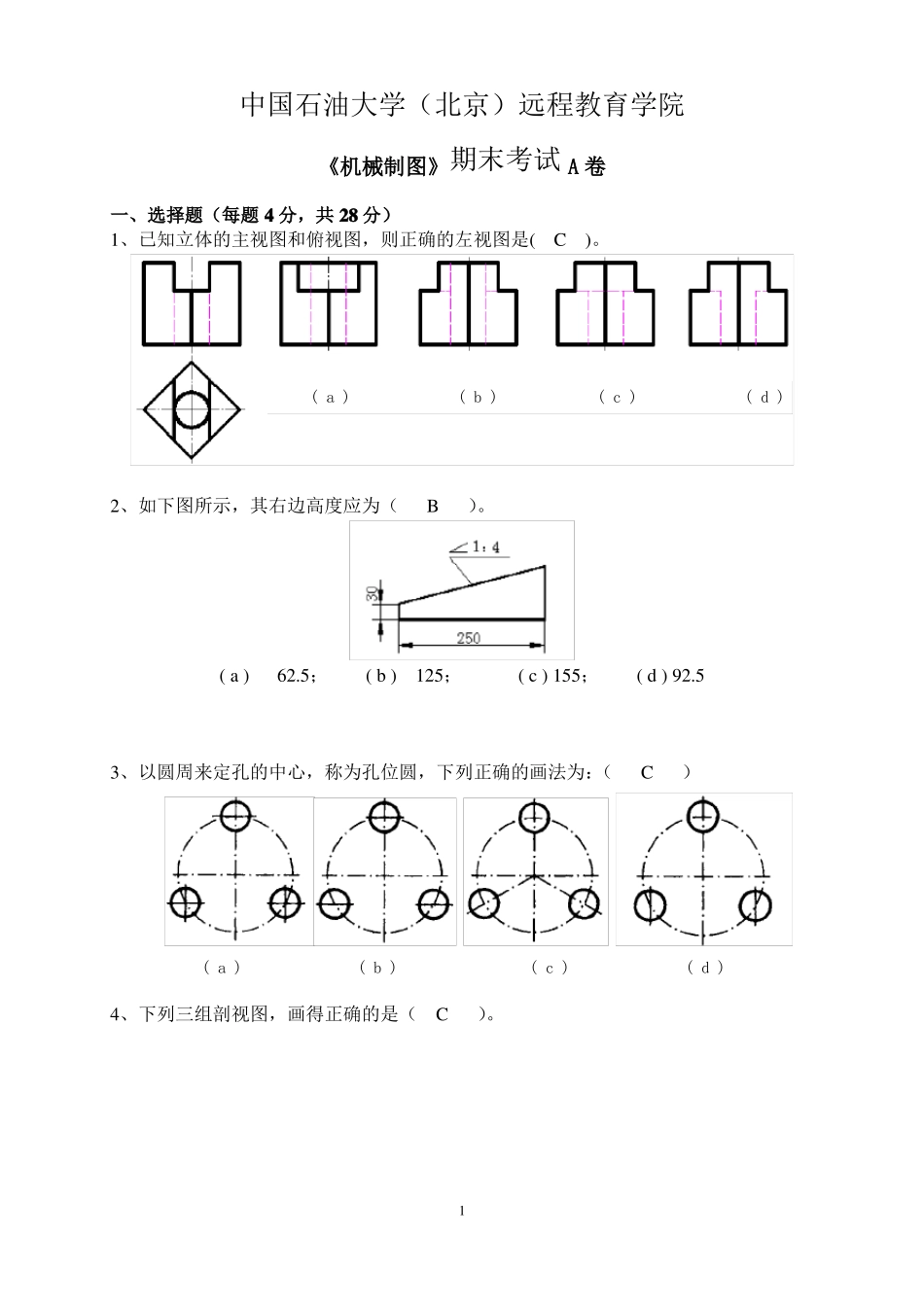

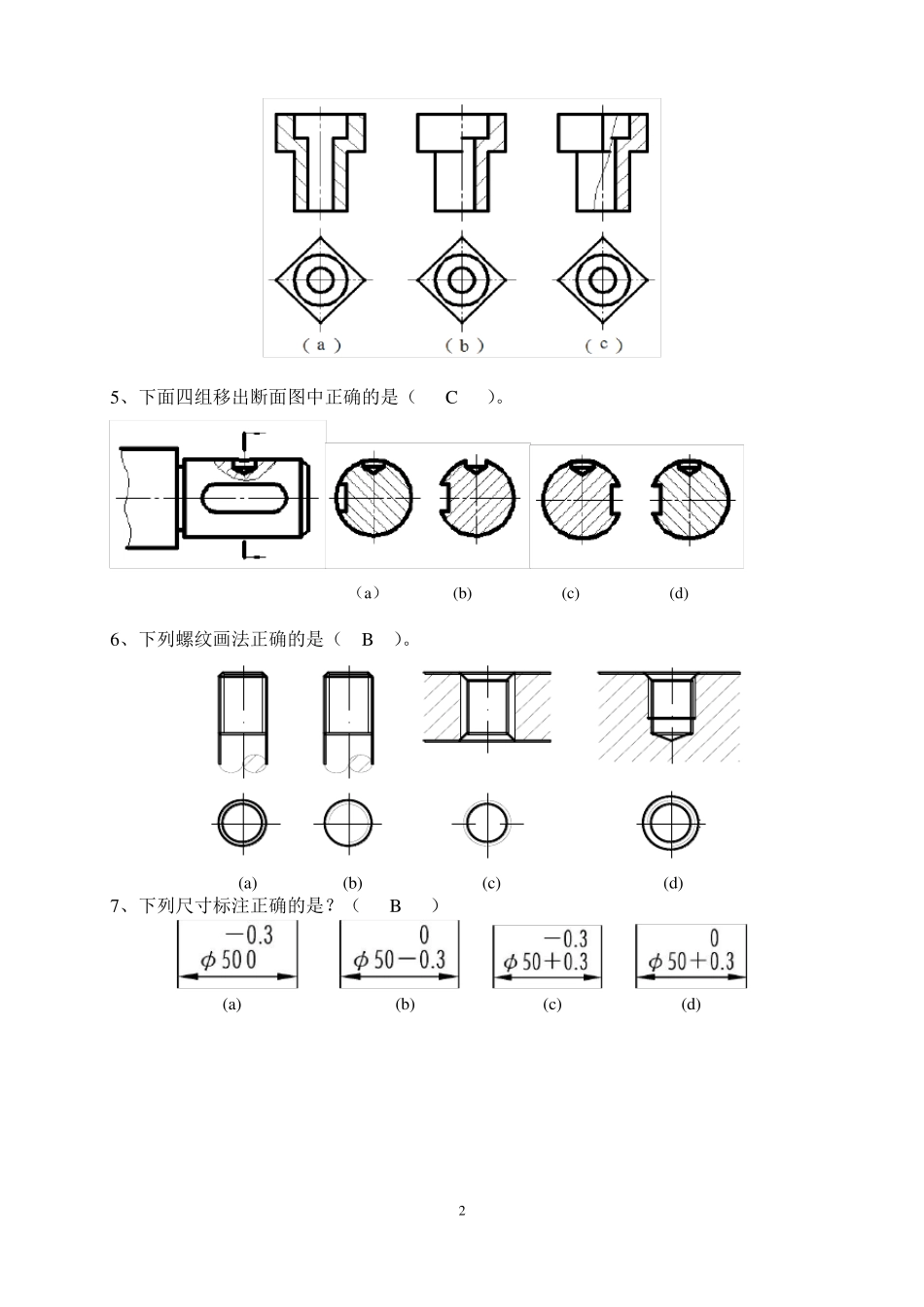

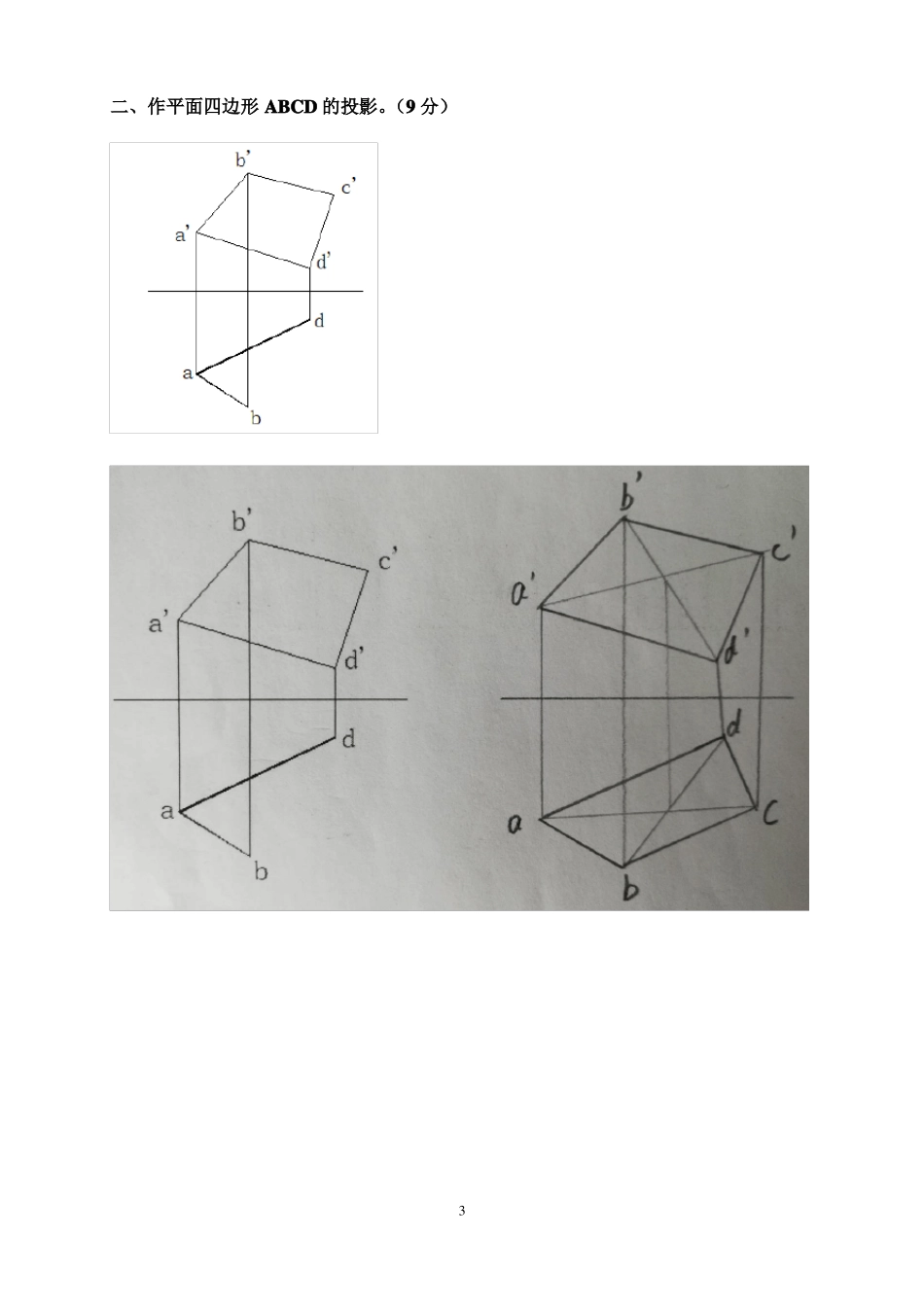

中国石油大学（北京）远程教育学院《机械制图》期末考试 A 卷一、选择题（每题 4 分，共 28 分）1、已知立体的主视图和俯视图，则正确的左视图是(C)。 ( a ) ( b ) ( c ) ( d )2、如下图所示，其右边高度应为（B）。( a )62.5；( b )125；( c ) 155；( d ) 92.53、以圆周来定孔的中心，称为孔位圆，下列正确的画法为：（C）( a ) ( b ) ( c ) ( d )4、下列三组剖视图，画得正确的是（C）。15、下面四组移出断面图中正确的是（C）。（a）(b)(c)(d)6、下列螺纹画法正确的是（B）。(a)(b)(c)(d)7、下列尺寸标注正确的是？（B）(a)(b)(c)(d)2二、作平面四边形 ABCD 的投影。（9 分）3三、求做左视图。(9 分)4四、补全俯视图，完成左视图。(9 分)5五、标注尺寸（尺寸由图直接量取，并取整数）。（9 分）6六、读懂题后补画第三视图（8 分）七、在指定位置将机件的主视图画成半剖视图。（8 分）78八、读零件图(见下一页)，并回答问题。（20 分，每小题 4 分）（1）该零件属于箱体类零件，主视图采用了局部剖；左视图采用了全剖；另外一个视图是B 向视图。（2）指出该零件在长度、高度两个方向的主要尺寸基准，并在图上用△标出来。答：该零件在长度方向的主要基准是左右对称面，在高度方向的的主要尺寸基准是底面（3）图中 G3/8"表示： 管螺纹，3/8"表示管螺纹的规格代号。（4）解释图中 6×M6-7H 的含义： 6 个公称直径为 6 的普通粗牙螺纹，右旋，顶经和中经得公差代号都是 7H。6.36.3（5）说明符号、的含义。前者表示用去除材料的方法获得的表面粗糙度，Rc 的值未 6.3um，后者表示不去除材料的方法（非加工表面获得的零件表面粗糙度）。9
