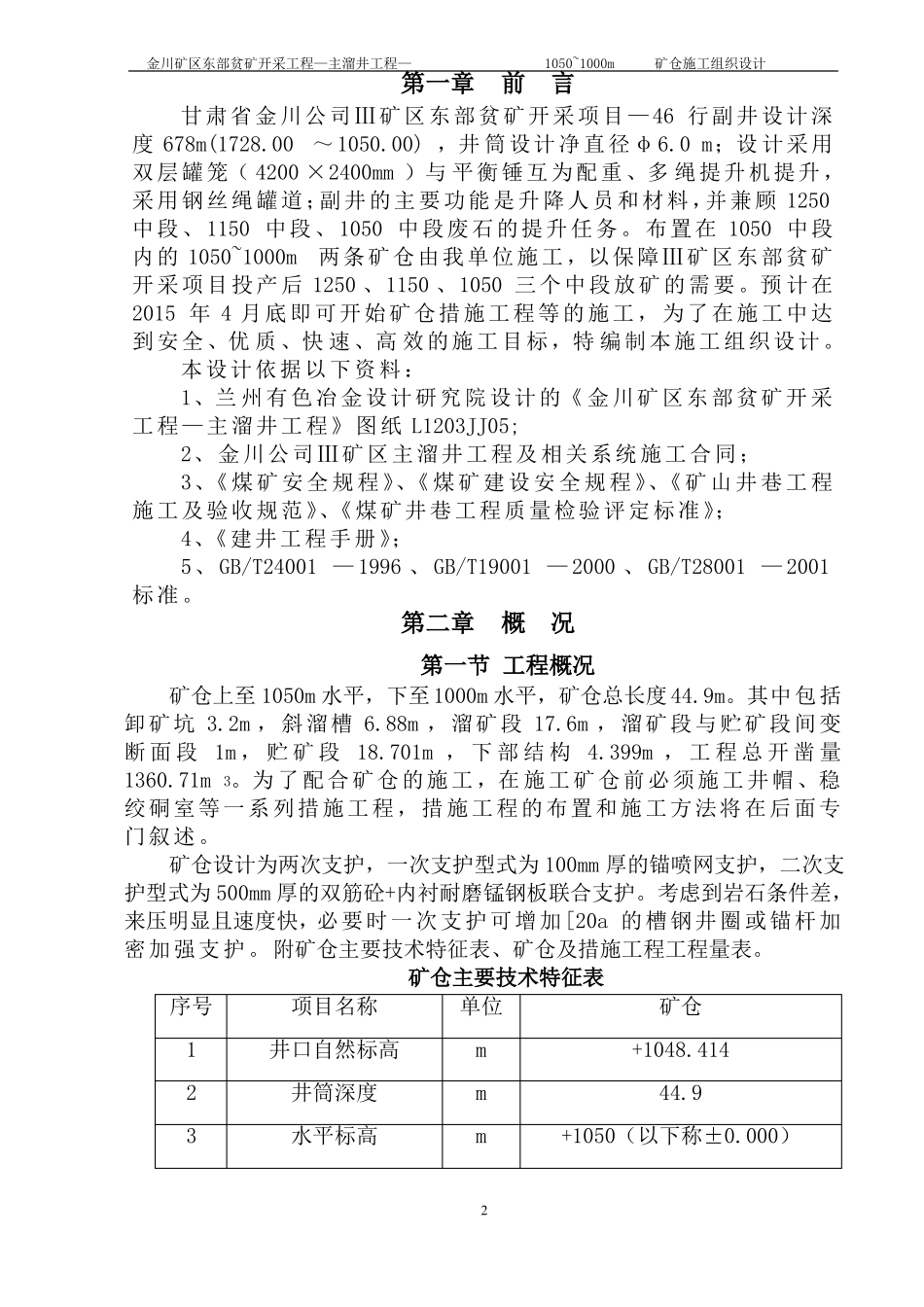

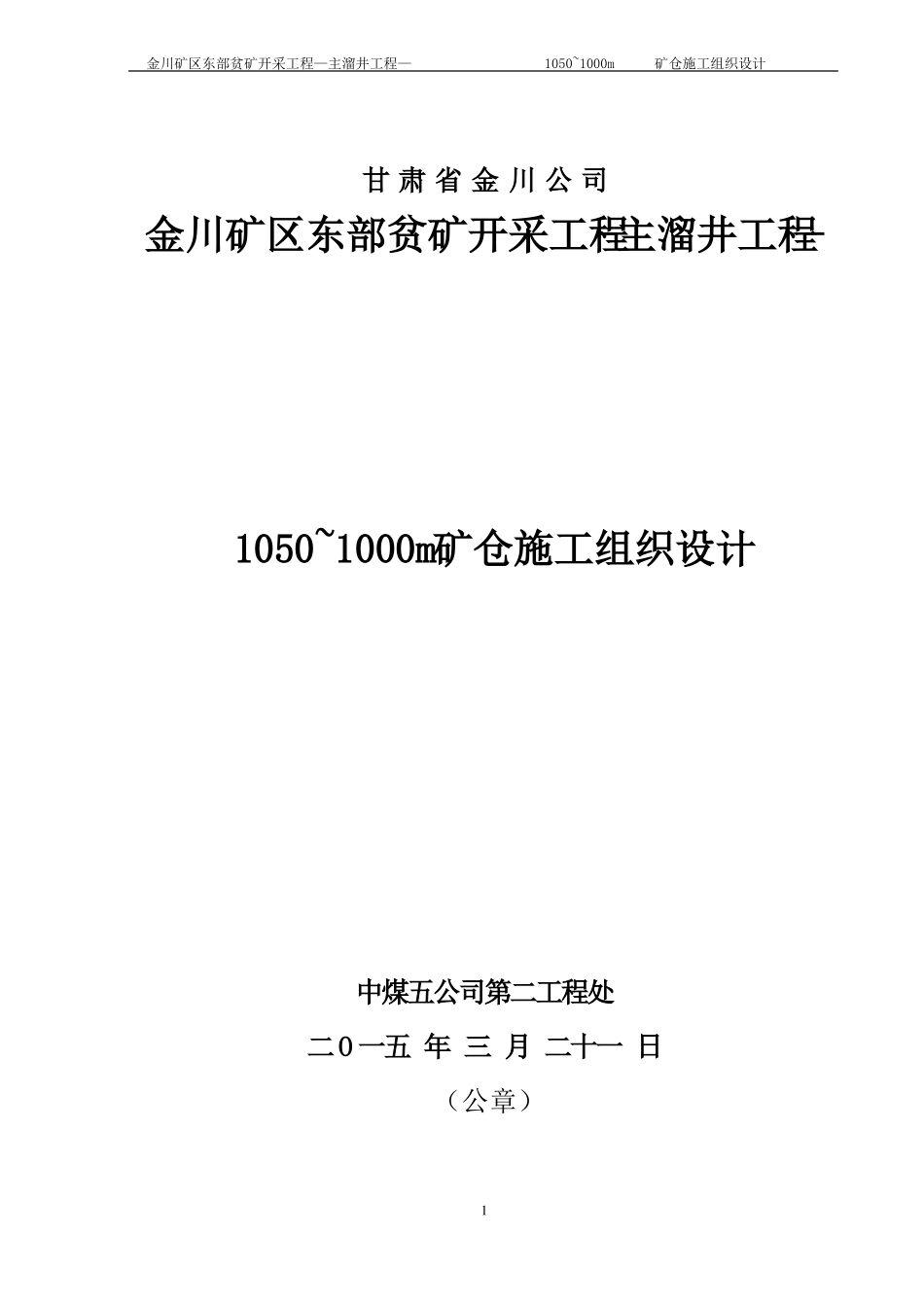

金川矿区东部贫矿开采工程—主溜井工程—1050~1000m矿仓施工组织设计甘 肃 省 金 川 公 司金川矿区东部贫矿开采工程-主溜井工程-1050~1000m矿仓施工组织设计中煤五公司第二工程处二O 一五 年 三 月 二十一 日（公章）1金川矿区东部贫矿开采工程—主溜井工程—1050~1000m矿仓施工组织设计第一章前言甘肃省金川公司Ⅲ矿区东部贫矿开采项目 —46 行副井设计深度 678m(1728.00～1050.00) ，井 筒设计净直径φ6.0 m；设 计采用双层罐笼（ 4200 ×2400mm ）与 平衡锤互为配重、多 绳提升机提升，采用钢丝绳罐道；副井的主要功能是升降人员和材料，并兼顾 1250中段、1150 中段、1050 中段废石的提升任务。布置在 1050 中段内的 1050~1000m两条矿仓由我单位施工，以保障Ⅲ矿区东部贫矿开采项目投产后 1250 、1150 、1050 三个中段放矿 的需要。预 计在2015 年 4 月底即可开始矿仓措施工程等的 施工，为了在施工中达到安全、优 质、快 速、高 效的施工目标，特 编制本施工组织设计。本设计依据以下资料：1、兰 州有色冶金设计研究院设计的《 金川矿区东部贫矿开采工程—主溜井工程》图纸 L1203JJ05;2、金川公司Ⅲ矿区主溜井工程及相关系统施工合同；3、《 煤 矿 安 全 规 程 》、《 煤 矿 建 设 安 全 规 程 》、《 矿 山 井 巷 工 程施工及验收规范》、《煤矿井巷工程质量检验评定标准》；4、《建井工程手册》；5、 GB/T24001 — 1996 、 GB/T19001 — 2000 、 GB/T28001 — 2001标准。第二章概况第一节 工程概况矿仓上至 1050m 水平，下至 1000m 水平，矿仓总长度44.9m。其中包括卸矿坑 3.2m ，斜溜槽 6.88m ，溜矿段 17.6m ，溜矿段与贮矿段间变断 面 段 1m ， 贮 矿 段 18.701m ， 下 部 结 构 4.399m ， 工 程 总 开 凿 量1360.71m3。为 了配合矿仓的施工，在 施工矿仓前必须施工井帽、稳绞硐室等一系列措施工程，措施工程的布置和施工方法将在后面专门叙述。矿仓设计为两次支护，一次支护型式为 100mm 厚的锚喷网支护，二次支护型式为 500mm 厚的双筋砼+内衬耐磨锰钢板联合支护。考虑到岩石条件差，来压明显且速度快，必要时一次支护可增加[20a 的槽钢井圈 或锚杆加密加强支护。附矿仓主要技术特征表、矿仓及措施工程工程量表。矿仓主要技术特征表序号项目名称单位矿仓123井口自然标高井筒深度水平标高mmm2+1048.41444.9+1...
