二次装修审图重点

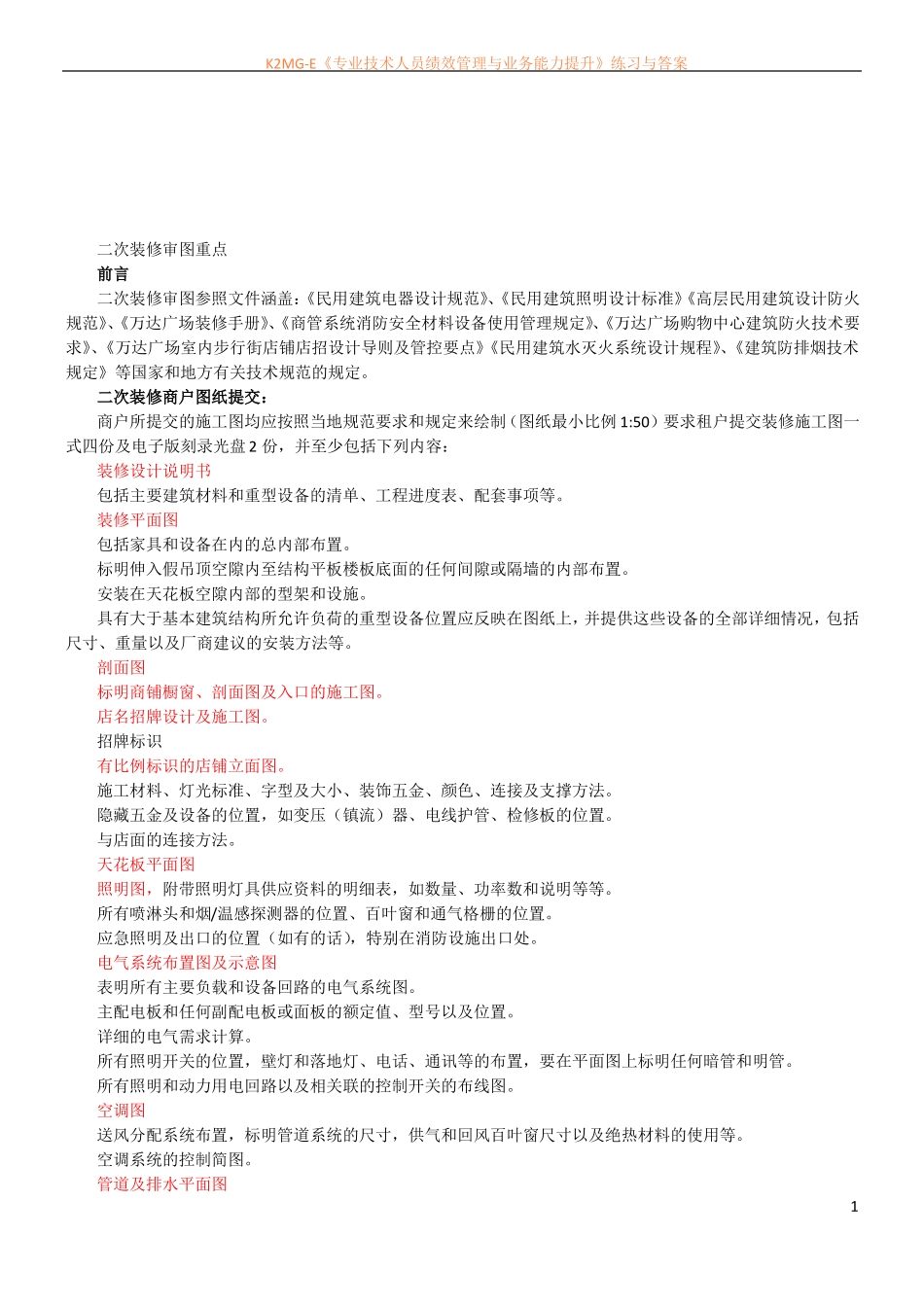

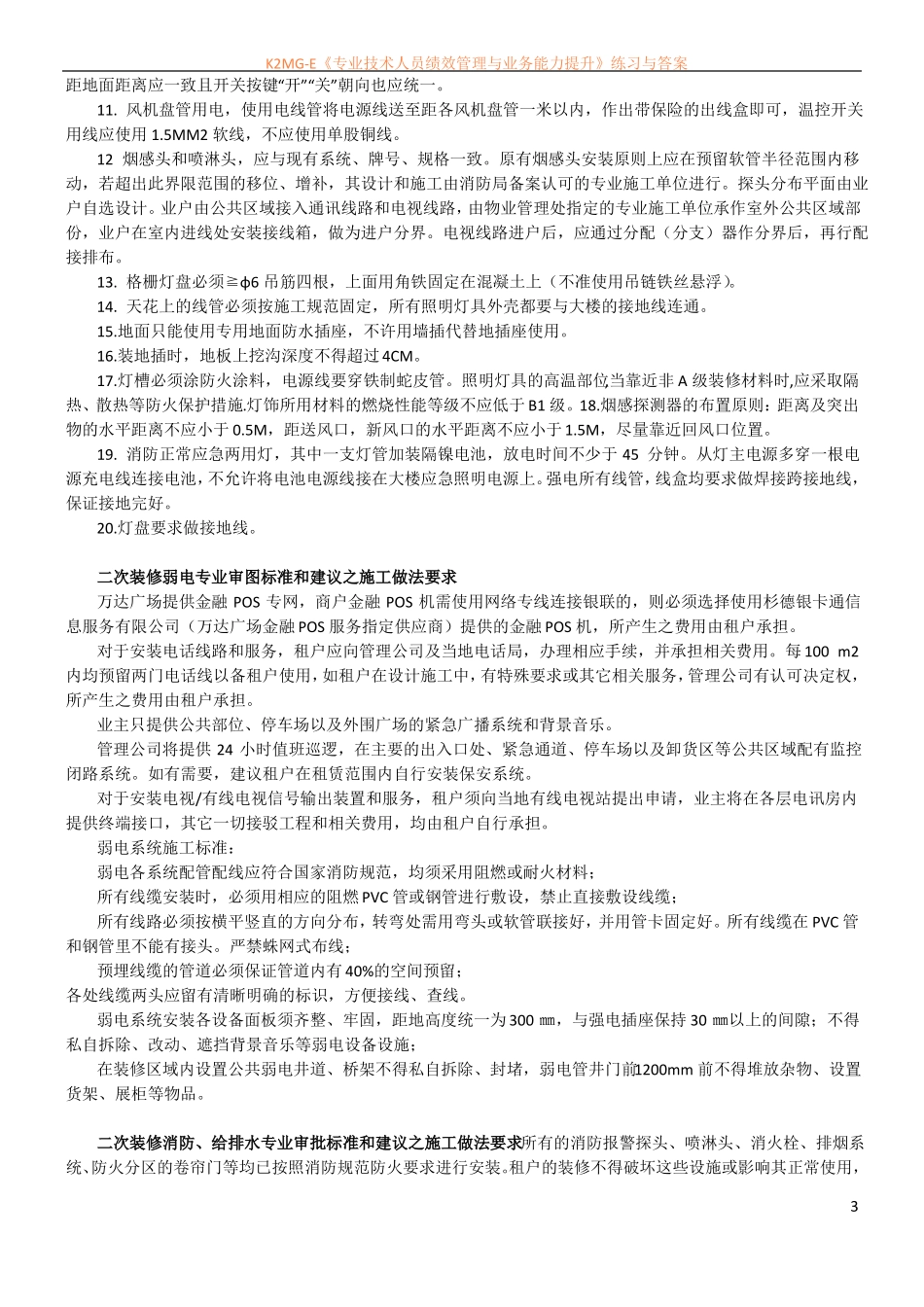

K2MG-E《专业技术人员绩效管理与业务能力提升》练习与答案二次装修审图重点前言二次装修审图参照文件涵盖：《民用建筑电器设计规范》、《民用建筑照明设计标准》《高层民用建筑设计防火规范》、《万达广场装修手册》、《商管系统消防安全材料设备使用管理规定》、《万达广场购物中心建筑防火技术要求》、《万达广场室内步行街店铺店招设计导则及管控要点》《民用建筑水灭火系统设计规程》、《建筑防排烟技术规定》等国家和地方有关技术规范的规定。二次装修商户图纸提交：商户所提交的施工图均应按照当地规范要求和规定来绘制（图纸最小比例 1:50）要求租户提交装修施工图一式四份及电子版刻录光盘 2 份，并至少包括下列内容：装修设计说明书包括主要建筑材料和重型设备的清单、工程进度表、配套事项等。装修平面图包括家具和设备在内的总内部布置。标明伸入假吊顶空隙内至结构平板楼板底面的任何间隙或隔墙的内部布置。安装在天花板空隙内部的型架和设施。具有大于基本建筑结构所允许负荷的重型设备位置应反映在图纸上，并提供这些设备的全部详细情况，包括尺寸、重量以及厂商建议的安装方法等。剖面图标明商铺橱窗、剖面图及入口的施工图。店名招牌设计及施工图。招牌标识有比例标识的店铺立面图。施工材料、灯光标准、字型及大小、装饰五金、颜色、连接及支撑方法。隐藏五金及设备的位置，如变压（镇流）器、电线护管、检修板的位置。与店面的连接方法。天花板平面图照明图，附带照明灯具供应资料的明细表，如数量、功率数和说明等等。所有喷淋头和烟/温感探测器的位置、百叶窗和通气格栅的位置。应急照明及出口的位置（如有的话），特别在消防设施出口处。电气系统布置图及示意图表明所有主要负载和设备回路的电气系统图。主配电板和任何副配电板或面板的额定值、型号以及位置。详细的电气需求计算。所有照明开关的位置，壁灯和落地灯、电话、通讯等的布置，要在平面图上标明任何暗管和明管。所有照明和动力用电回路以及相关联的控制开关的布线图。空调图送风分配系统布置，标明管道系统的尺寸，供气和回风百叶窗尺寸以及绝热材料的使用等。空调系统的控制简图。管道及排水平面图1K2MG-E《专业技术人员绩效管理与业务能力提升》练习与答案管道与排水系统连接和管道路线的选定。厨房/配餐室（如有的话），防水系统及安装详图。污水及排油烟设计图。第一级隔油装置及第一级油烟净化装置的管道设计图。厨房排烟管道接口餐饮区厨房部门：考虑串...
