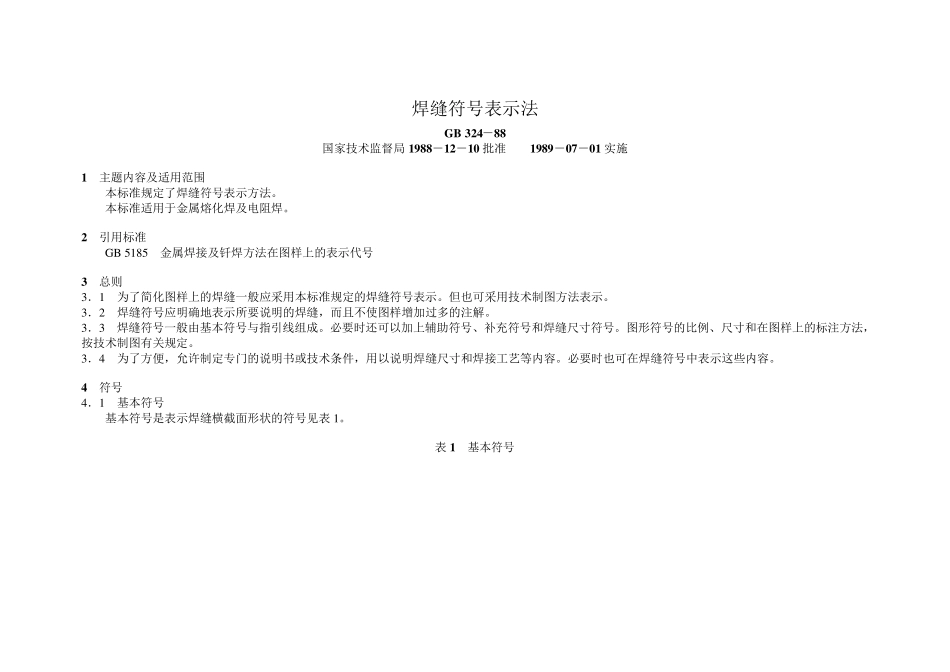

焊缝符号表示法 GB 324－88 国家技术监督局1988－12－10 批准 1989－07－01 实施 1 主题内容及适用范围 本标准规定了焊缝符号表示方法
本标准适用于金属熔化焊及电阻焊
2 引用标准 GB 5185 金属焊接及钎焊方法在图样上的表示代号 3 总则 3．1 为了简化图样上的焊缝一般应采用本标准规定的焊缝符号表示
但也可采用技术制图方法表示
3．2 焊缝符号应明确地表示所要说明的焊缝，而且不使图样增加过多的注解
3．3 焊缝符号一般由基本符号与指引线组成
必要时还可以加上辅助符号、补充符号和焊缝尺寸符号
图形符号的比例、尺寸和在图样上的标注方法，按技术制图有关规定
3．4 为了方便，允许制定专门的说明书或技术条件，用以说明焊缝尺寸和焊接工艺等内容
必要时也可在焊缝符号中表示这些内容
4 符号 4．1 基本符号 基本符号是表示焊缝横截面形状的符号见表1

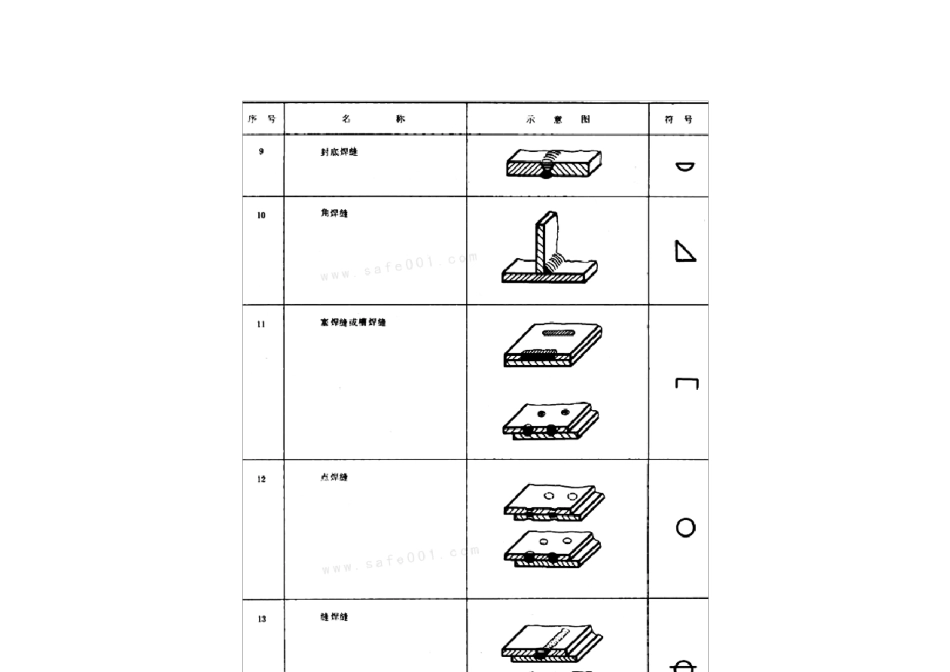

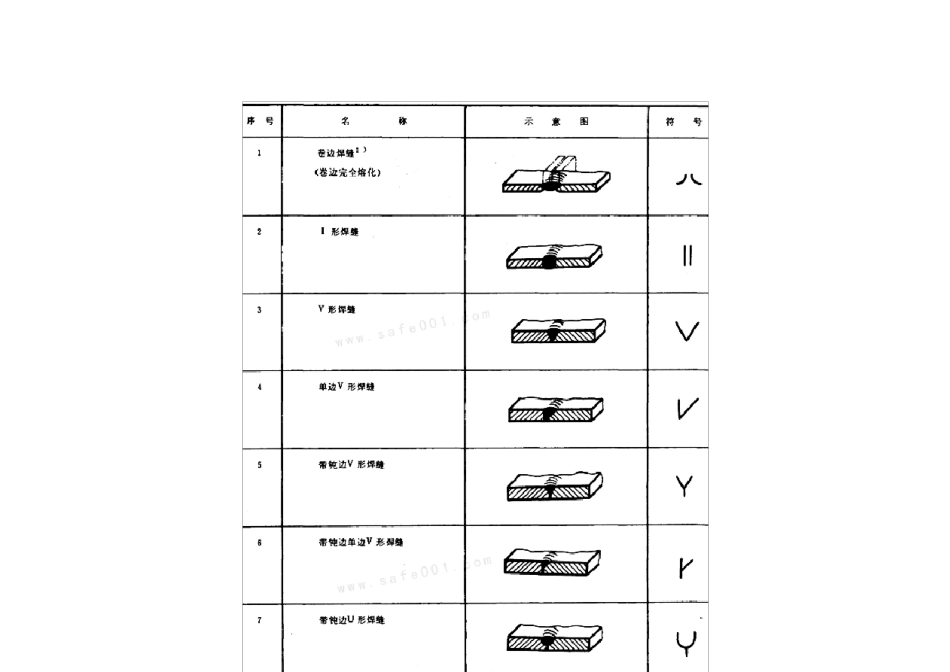

表1 基本符号 注：1)不完全熔化的卷边焊缝用I 形焊缝符号来表示，并加注焊缝有效厚度S ，见表7
4 ．2 辅助符号 辅助符号是表示焊缝表面形状特征的符号，见表2
表2 辅助符号 不需要确切地说明焊缝的表面形状时，可以不用辅助符号
辅助符号的应用示例见表3
表3 辅助符号的应用示例 4 ．3 补充符号 补充符号是为了补充说明焊缝的某些特征而采用的符号，见表4
表4 补充符号 序号 名 称 示 意 图 符 号 说 明 1 带垫板符号1) 表示焊缝底部有垫板 2 三面焊缝符号1) 表示三面带有焊缝 3 周围焊缝符号 表示环绕工件周围焊缝 4 现场符号 表示在现场或工地上进行焊接 5 尾部符号 可以参照 GB 5185 标注焊接工艺方法等内容 采用说明： 1)ISO 2553 标准未作规定
补充符号的应用示例见表5
表5 补充符号应用示例 示 意 图 标 注 示 例 说 明 表示
