环球插件机6295A调整

环球插件机6295A调整_第1页
1/9
环球插件机6295A调整_第2页
2/9
环球插件机6295A调整_第3页
3/9

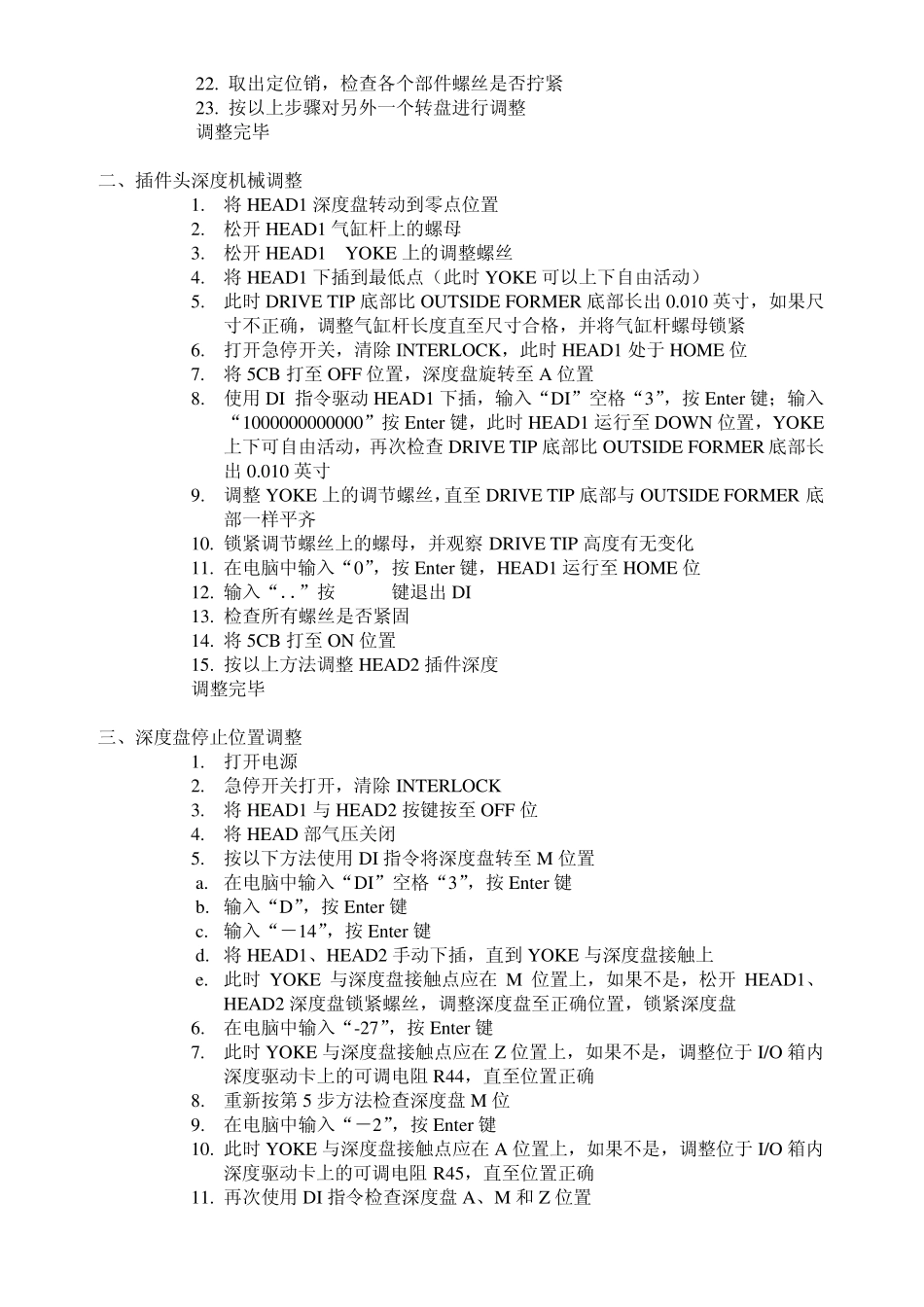

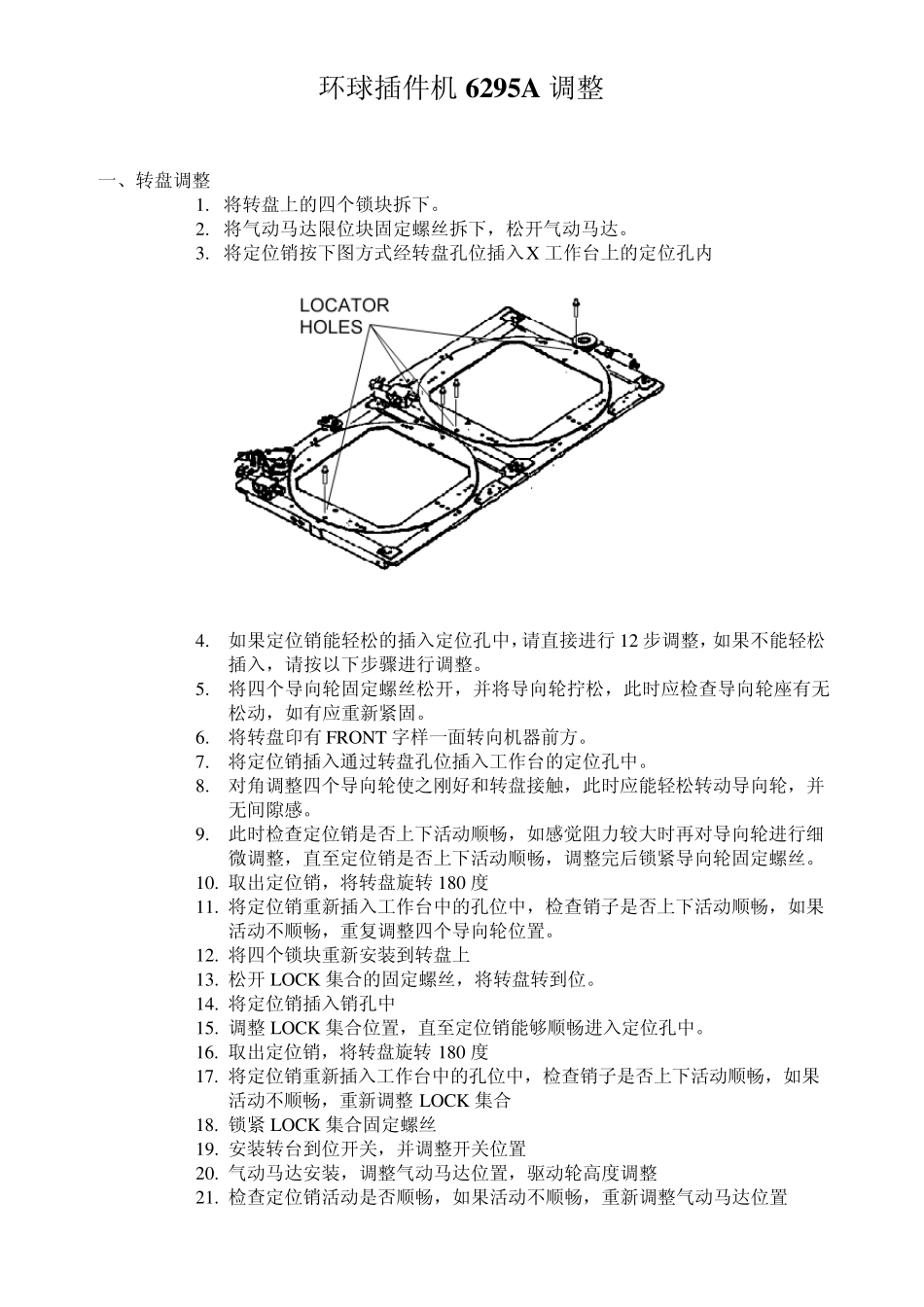

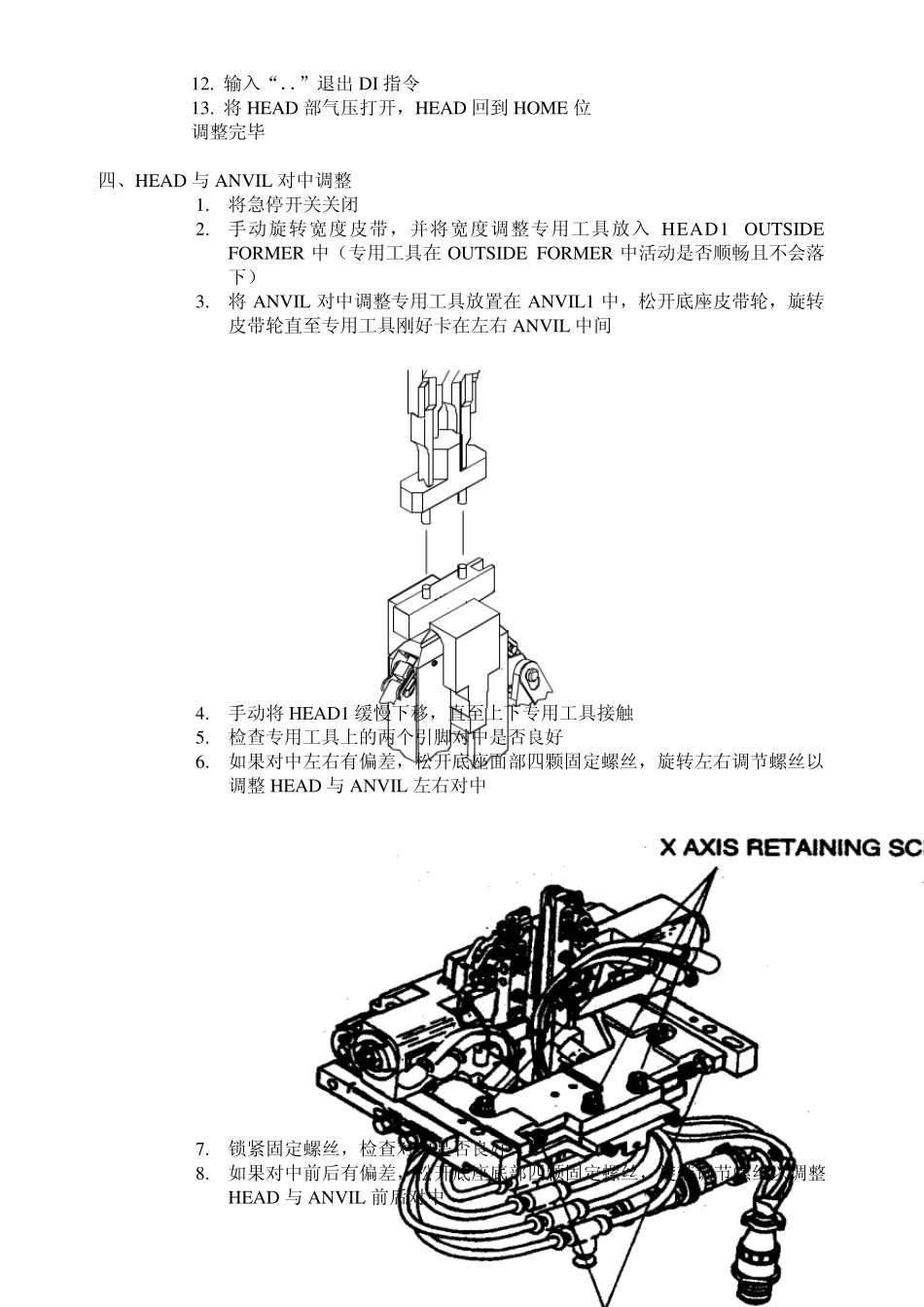

环球插件机6295A 调整 一、转盘调整 1. 将转盘上的四个锁块拆下。 2. 将气动马达限位块固定螺丝拆下,松开气动马达。 3. 将定位销按下图方式经转盘孔位插入X 工作台上的定位孔内 4. 如果定位销能轻松的插入定位孔中,请直接进行 12 步调整,如果不能轻松插入,请按以下步骤进行调整。 5. 将四个导向轮固定螺丝松开,并将导向轮拧松,此时应检查导向轮座有无松动,如有应重新紧固。 6. 将转盘印有 FRONT 字样一面转向机器前方。 7. 将定位销插入通过转盘孔位插入工作台的定位孔中。 8. 对角调整四个导向轮使之刚好和转盘接触,此时应能轻松转动导向轮,并无间隙感。 9. 此时检查定位销是否上下活动顺畅,如感觉阻力较大时再对导向轮进行细微调整,直至定位销是否上下活动顺畅,调整完后锁紧导向轮固定螺丝。 10. 取出定位销,将转盘旋转 180 度 11. 将定位销重新插入工作台中的孔位中,检查销子是否上下活动顺畅,如果活动不顺畅,重复调整四个导向轮位置。 12. 将四个锁块重新安装到转盘上 13. 松开 LOCK 集合的固定螺丝,将转盘转到位。 14. 将定位销插入销孔中 15. 调整LOCK 集合位置,直至定位销能够顺畅进入定位孔中。 16. 取出定位销,将转盘旋转 180 度 17. 将定位销重新插入工作台中的孔位中,检查销子是否上下活动顺畅,如果活动不顺畅,重新调整LOCK 集合 18. 锁紧 LOCK 集合固定螺丝 19. 安装转台到位开关,并调整开关位置 20. 气动马达安装,调整气动马达位置,驱动轮高度调整 21. 检查定位销活动是否顺畅,如果活动不顺畅,重新调整气动马达位置 22. 取出定位销,检查各个部件螺丝是否拧紧 23. 按以上步骤对另外一个转盘进行调整 调整完毕 二、插件头深度机械调整 1. 将HEAD1 深度盘转动到零点位置 2. 松开HEAD1 气缸杆上的螺母 3. 松开HEAD1 YOKE 上的调整螺丝 4. 将HEAD1 下插到最低点(此时YOKE 可以上下自由活动) 5. 此时DRIVE TIP 底部比OUTSIDE FORMER 底部长出0.010 英寸,如果尺寸不正确,调整气缸杆长度直至尺寸合格,并将气缸杆螺母锁紧 6. 打开急停开关,清除INTERLOCK,此时HEAD1 处于HOME 位 7. 将5CB 打至OFF 位置,深度盘旋转至A 位置 8. 使用DI 指令驱动HEAD1 下插,输入“DI”空格“3”,按Enter 键;输入“1000000000000”按Enter 键,此时HEAD1 运行至DOWN 位置,YOKE上下可自由活动,再次检查DRIVE TI...
