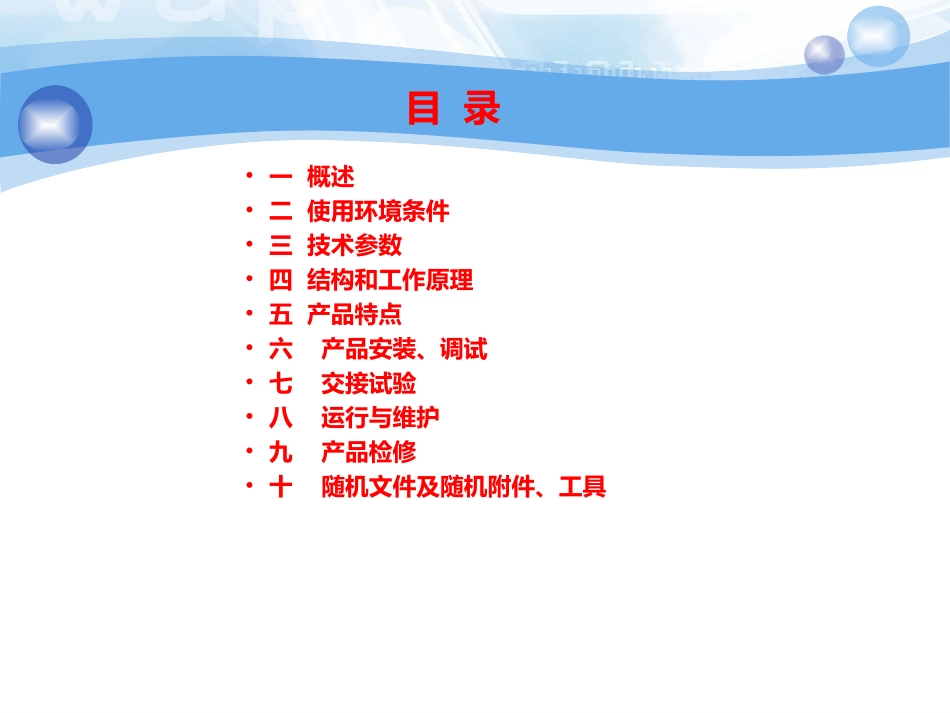

LW25-252高压六氟化硫断路器产品介绍目录•一概述•二使用环境条件•三技术参数•四结构和工作原理•五产品特点•六产品安装、调试•七交接试验•八运行与维护•九产品检修•十随机文件及随机附件、工具一概述LW25-252型高压六氟化硫断路器适用输变电线路开断短路电流、转换负载以及保护、控制、测量，也可作为站内联络型断路器使用。该产品可以简化系统线路，减少占地面积，便于安装维护，操作轻便灵活，是输变电改造和使用理想的高压电器设备。LW25-252型高压六氟化硫断路器开断能力强、绝缘裕度大，易可适用于高海拔地区和高寒地区（-40℃）。该产品在国外有广泛应用，大量出口到国外，如哈萨克斯坦、柬埔寨、马里费鲁、缅甸、孟加拉、俄罗斯、吉尔吉斯坦、苏丹等国家.二使用环境条件•海拔高度≤1000m（外绝缘可修正）•环境温度-40～40℃•最大日温差25℃•日照强度不超过1000w/m2•相对湿度日平均≤95%（20℃时）月平均≤90%（20℃时）•地震烈度8度（正弦共振拍波）地面加速度水平方向0.3g垂直方向0.15g•最大风速700Pa（34m/s）•防污等级Ⅳ级(爬电比距31mm/kV)•覆冰厚度10mm.叁技术参数序号项目单位技术参数1额定电压kV2522额定电流A40003额定频率Hz504额定短路开断电流IK短路电流kA50直流分量百分数-45%5额定短时耐受电流（4s）kA506额定峰值耐受电流kA1257额定短路关合电流（峰值）kA1258近区故障开断电流kAIk×90%,Ik×75%9失步开断电流kAIk×25%10额定线路充电开断电流A50011首开极系数—1.31主要技术参数三技术参数序号项目单位技术参数12额定操作顺序—0-0.3s-CO-180s-CO或CO-15s-CO13开断时间ms≤6014额定分闸时间ms≤3015额定合闸时间ms≤10016分合时间ms≥30017合分时间ms50~7018断口同期性合闸ms≤4分闸ms≤319每极断口数个120操作方式—分级操作三极电气联动21SF6气体允许年漏气率—≤0.5%22每台断路器充入SF6气体重量kg30三技术参数序号项目单位技术参数22每台断路器重量kg350023每极主回路电阻μΩ≤4524机械寿命次500025额定短路开断电流下的电寿命次2026额定SF6气体(相对)压力(20℃)MPa0.60/0.4027无线电干扰电压μV≤50028端子静拉力水平纵向N1500水平横向N1000垂直方向N125029配用的操动机构CT20弹簧操动机构30符合标准GB1984及IEC62271-100叁技术参数2额定绝缘水平序号名称单位参数1短时工频耐受电压（有效值）断口间kV460+145对地4602额定雷电冲击耐受电压（峰值）断口间kV1050+200对地105035min零表压工频耐受电压（有效值）断口间kV189（1.3X252/√3）对地145（252/√3）4辅助回路短时工频耐受电压25分、合闸线圈短时工频匝间耐受电压V2.5×220（110）3叁技术参数3产品结构参数3序号项目单位数据备注1行程mm230+2-5—2接触行程（电气）mm38±2.03弹簧机构活塞杆行程mm100+0-34六氟化硫气体(相对)压力参数（20℃时）序号项目单位技术参数1额定压力MPa0.60/0.402补气报警压力MPaA=0.55/0.35(±0.03)3补气报警解除压力MPaA1=A+（0.010.05）4断路器闭锁压力MPaL=0.50/0.33(±0.03)5断路器闭锁解除压力MPaL1=L+（0.010.05）叁技术参数5操动机构机械参数3序号项目单位技术参数备注1拐臂滚子和机构凸轮之间间隙mm1.4±0.3断路器处于分闸状态,合闸弹簧已储能2合闸弹簧定位螺母与定位杆距离mm12～473合闸电磁铁行程Cmm5.0～5.5断路器处于合闸状态触发器与脱扣器间隙Dmm2.0～2.5C-Dmm3.0～3.5触发器与防跳杆间隙Emm1.0～2.04分闸电磁铁行程Fmm2.8～3.2断路器处于分闸状态触发器与脱扣器间隙Gmm0.8～1.2F-Gmm1.6～2.42415022703100叁技术参数36控制回路与辅助回路参数序号名称单位技术参数备注1分、合闸线圈控制电压VDC220DC1102分闸线圈电流A2.55.83合闸线圈电流A23.34电机电源电压VDC220/DC110按订货要求5电机功率W4506电机转速r·p·m7507电机电流A5.5/2.78加热器电压VAC220功率W1001总体结构四结构和工作原理LW25-252高压六氟化硫断路器为每极单断口结构，每台产品有三个单极组成，每个单极包括灭弧室、支柱、操动机构和支架，外形呈I型布置。产品每极配用一台CT20-Ⅲ（X）P改进型弹簧操动机构，可单极操作，也可三极电气联动操作。灭弧室...
