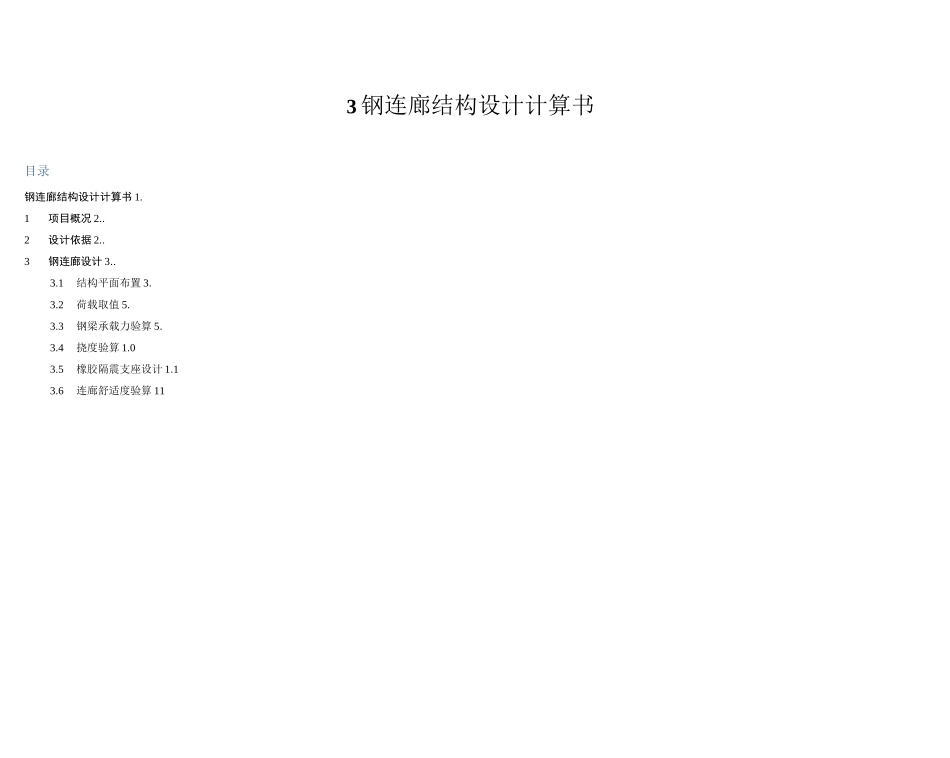

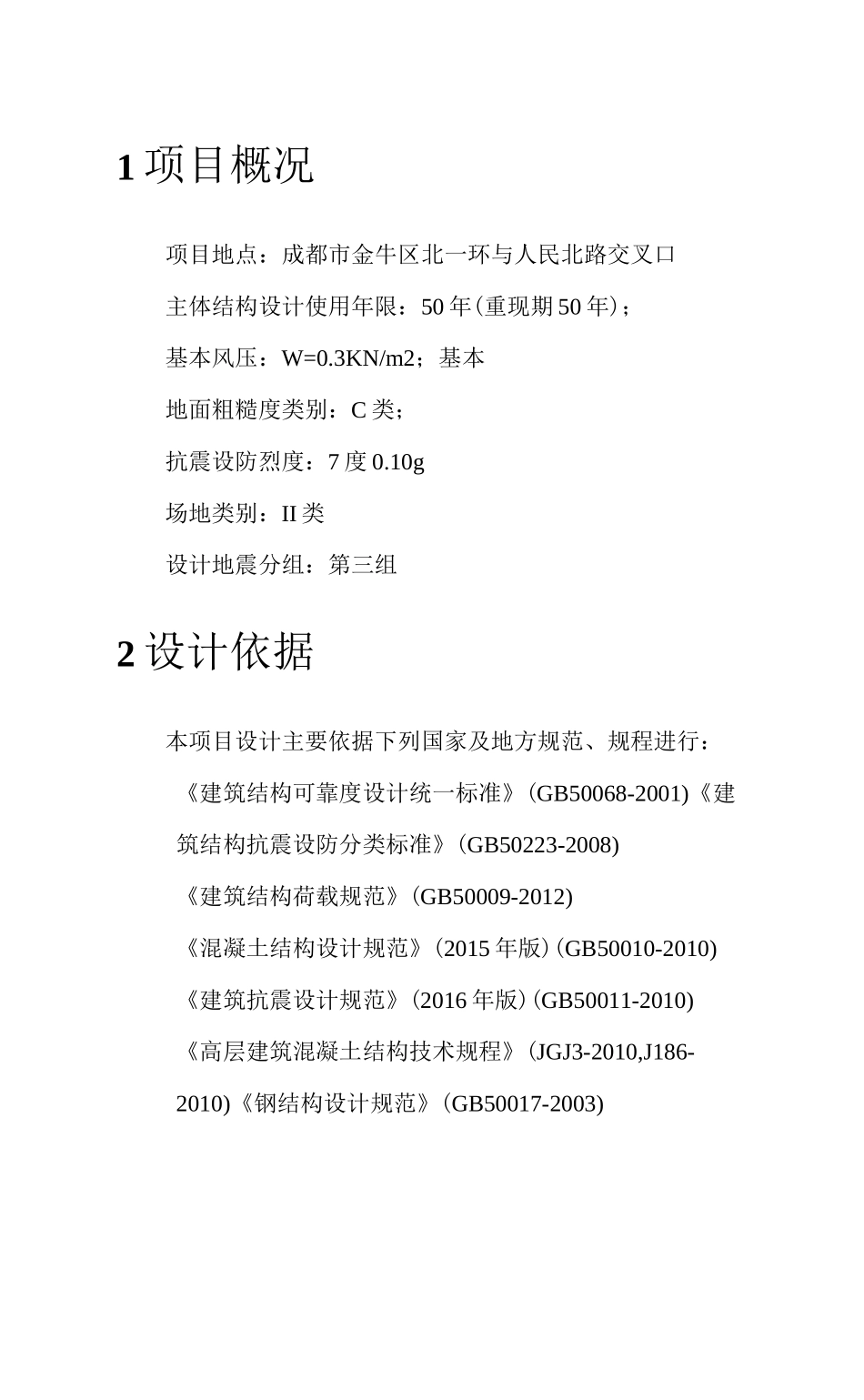

3 钢连廊结构设计计算书目录钢连廊结构设计计算书 1.1项目概况 2..2设计依据 2..3钢连廊设计 3..3.1结构平面布置 3.3.2荷载取值 5.3.3钢梁承载力验算 5.3.4挠度验算 1.03.5橡胶隔震支座设计 1.13.6连廊舒适度验算 111 项目概况项目地点：成都市金牛区北一环与人民北路交叉口主体结构设计使用年限：50 年(重现期 50 年)；基本风压：W=0.3KN/m2；基本地面粗糙度类别：C 类；抗震设防烈度：7 度 0.10g场地类别：II 类设计地震分组：第三组2 设计依据本项目设计主要依据下列国家及地方规范、规程进行：《建筑结构可靠度设计统一标准》(GB50068-2001)《建筑结构抗震设防分类标准》(GB50223-2008)《建筑结构荷载规范》(GB50009-2012)《混凝土结构设计规范》(2015 年版)(GB50010-2010)《建筑抗震设计规范》(2016 年版)(GB50011-2010)《高层建筑混凝土结构技术规程》(JGJ3-2010,J186-2010)《钢结构设计规范》(GB50017-2003)3 钢连廊设计钢连廊采用 MIDASGEN2017 进行结构整体分析设计，结构平面布置，分析及设计过程如下。3.1 结构平面布置钢连廊长度 14.7m,宽 3.3m。由两根主梁 GL1、GL2 及三根斜撑构成，楼板采用压型钢板-混凝土组合楼板。钢梁支座设置为一端铰支连接，另一端橡胶隔震支座连接。S口富■JT_圭St□1S务3离：CJ1ECFIE20020dLL购 24 和W- 一匚t呂話5103.2 荷载取值1）附加恒载楼面找平层+层面二次装修3.0KN/m2栏杆+装饰+素混凝土踢脚线5KN/m扶梯（一个扶梯有两个点何载）85KN（2）活载商业连廊考虑可能出现人流密集的情况，楼面活载取值 3.5KN/m2；扶梯上的活荷载折算成扶梯点荷载 20KN（两点）。3.3 钢梁承载力验算由 MIDASGEN2017 建立的模型如下图：承载力验算结果：应力比最大为 0.81(GL1),满足规范要求。OOooooOoHN35IMCs口uigtn3oOqNi59nQM90goo00口33Qo3S工SmC—I~11口1口11I£55£tn5£tna£5£tn―X—X—X23L0□J1.10B00&1.10B00二oo11121召二00g gg g 2gB弓 zr0.00000 S87.424ff<常MM组合应力比分布图如下：抗剪应力比比分布如下：3.4 挠度验算标准荷载组合之下的竖向最大变形值 48mm,两根钢梁最大挠度为 L/306，利用部分起拱值可满足要求规范要求（L/400）。3.5 橡胶隔震支座设计根据支座处最大重力荷载代表值为 330KN，参照《抗规》1223 条规定，估算出隔震支座规格如下表:型号设计承载力(kN)橡胶直径mm橡胶总厚度 mm支座咼度mm水平等效刚度竖向刚度(Kv)kN/mkN/mmLRB200471...
