第五章110kV主变保护二次接线

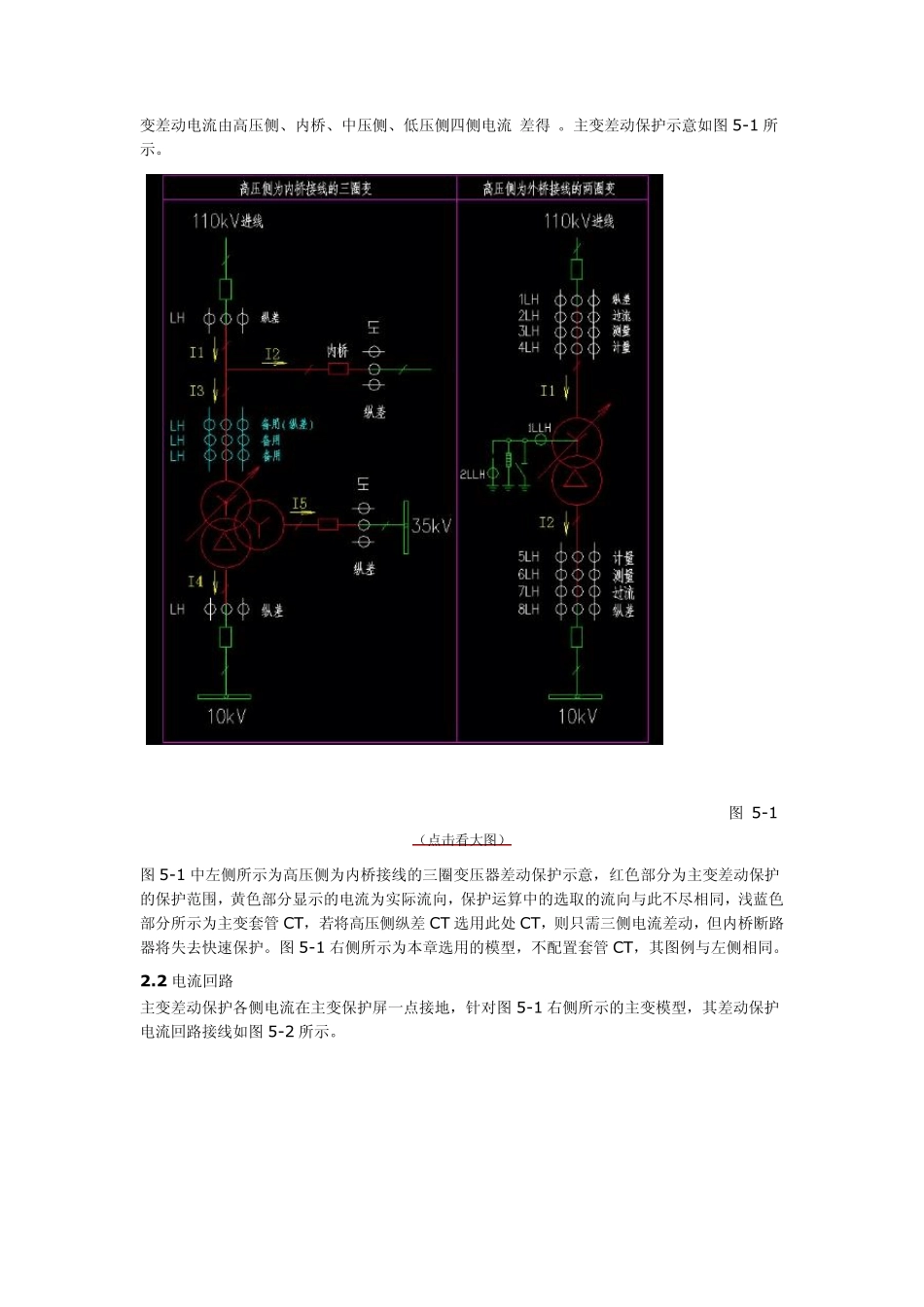

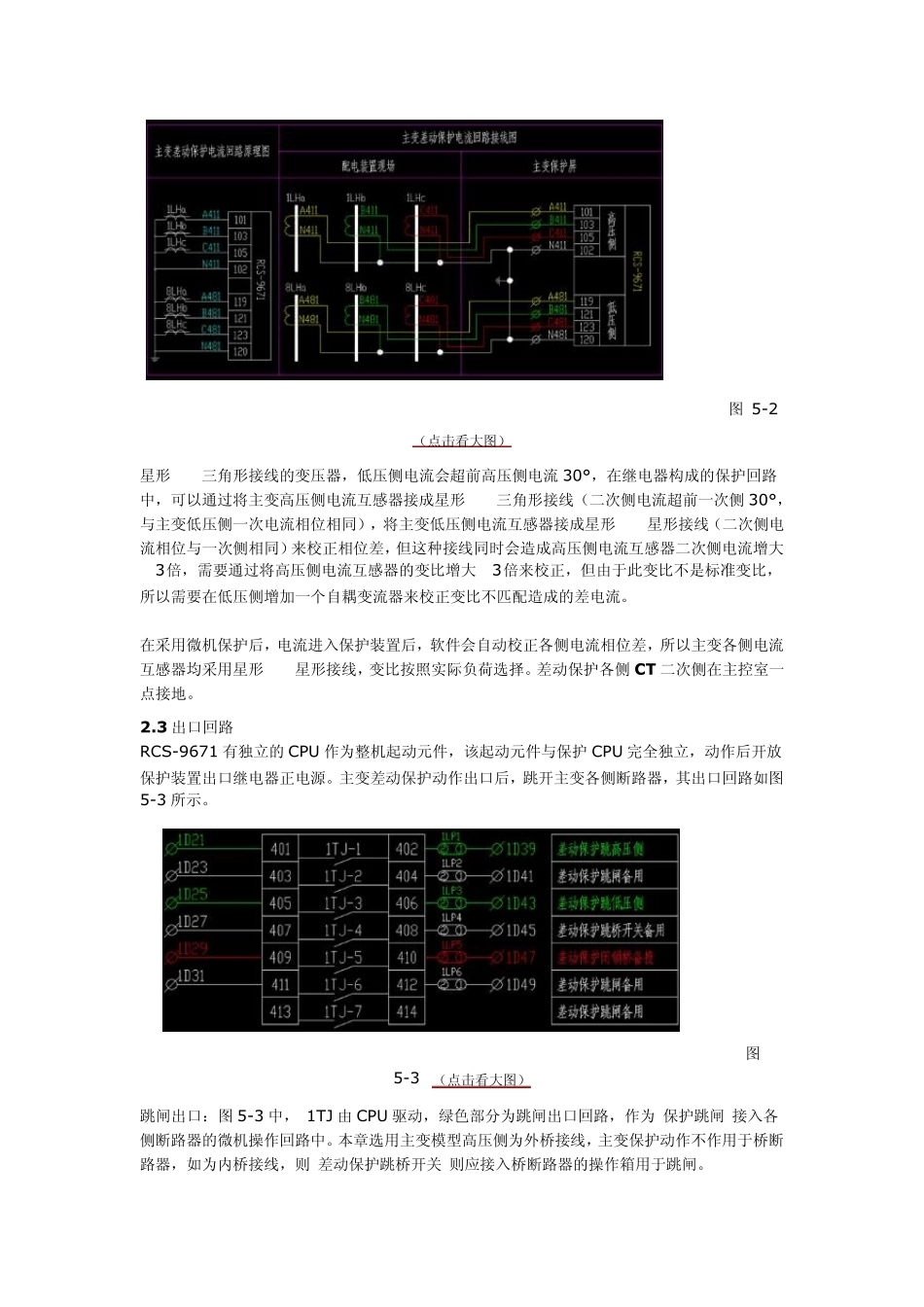

第五章 110kV 主变保护二次接线--综述 标签： 110kV 主变保护 分类： 110kV 变电站二次回路图解 2007-07-15 16:43 1.综述 电力变压器是电力系统重要的供电元件，它的故障将对供电可靠性和系统的正常运行带来严重的影响，因此必须根据变压器的容量和重要程度装设可靠的继电保护装置。 对变压器的保护可以分为本体保护和电气保护两类。 变压器的本体保护也称为非电量保护，它反映的是变压器内部故障，主要有：瓦斯继电器动作、油位异常、油温异常等，这些现象可能是变压器构造故障（如变压器漏油）造成，也有可能是电气原因（如匝间短路导致油膨胀产生气体并起动瓦斯继电器）造成。 变压器的电气保护依靠采集相关电流量、电压量完成。电气保护主要包括：纵差动保护、电流速断保护、过负荷保护等。电气保护反映变压器内部（含套管和引出线）的短路故障及接地故障、变压器外部短路故障引起的变压器过电流等。 本章选用的主变模型是SZ10-40000/110±8×1.25％/10.5kV，其含义为：主变容量为40000kVA，两绕组，电压等级为110/10kV、自冷、有载调压。微机保护模型是南瑞继保公司产品：RCS-9671（差动保护）+RCS-9681（高压侧后备保护）+RCS-9682（低压侧后备保护）+RCS-9661（非电量保护）+RCS-9603（主变测控及有载调压），以上装置和相应切换开关、复归按钮等组成一面主变保护屏。 RCS-9000 系列 A 型变压器保护测控装置主要技术指标 直流电源：220V、110V 交流电压：100/√3、100V 交流电流：5A、1A 额定频率：50HZ 第五章 110kV 主变保护二次接线--RCS-9671 标签： RCS-9671 分类： 110kV 变电站二次回路图解 2007-07-15 16:49 2.RCS-9671 2.1 功能概述 RCS-9671 为由多微机实现的变压器差动保护，适用于 110KV 及以下电压等级的双圈、三圈变压器，满足四侧差动的要求。 本装置包括差动速断保护，比率差动保护，中、低侧过流保护，CT 断线判别功能，差动保护动作出口后，跳开变压器各侧断路器。RCS-9671 装置中的比率差动保护采用二次谐波制动。 四侧差动：电力工程中应用的变压器，最多也只是三圈变压器，“四侧”从何而来？在主变高压侧为内桥接线的三圈变压器差动保护中，由于在内桥断路器投入（两台主变并列运行或另一条高压进线有功率输出）的情况下，流入主变高压侧的电流实际是流过进线与内桥的电流之差，所以主 变差动电流由高压侧、内桥、中压侧、低压侧四侧电流“差得”。主变差动保护示意如...
