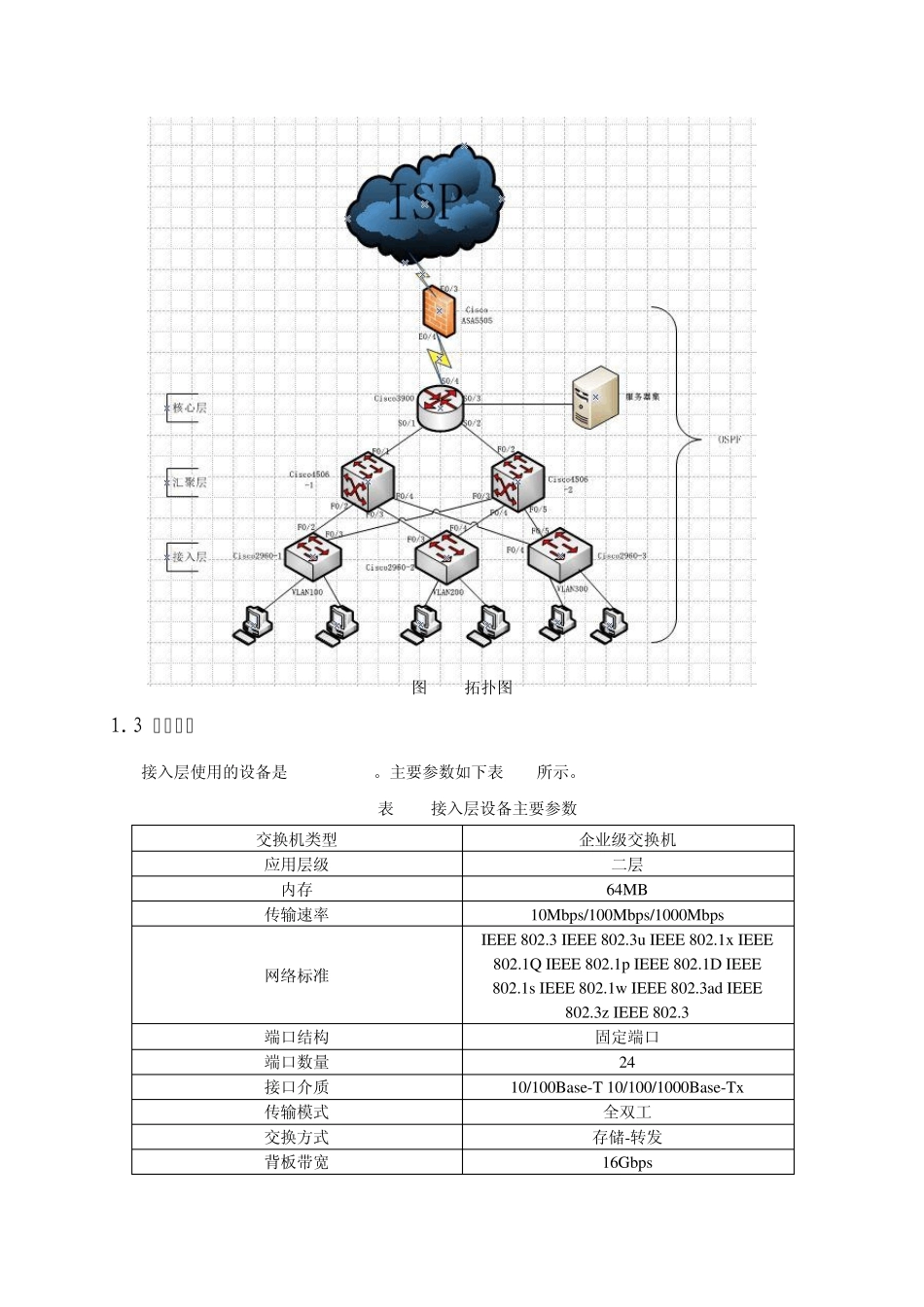

网络工程实训报告 名称 网络系统集成实训 班 级 学 号 姓 名 一、类 型 课程实训 二、实训目的和基本要求 在学习了计算机操作系统、计算机网络等相关课程的基础上,开展网络工程技术实训。通过实训,可以让学生了解目前主流网络技术的应用;动手配置网络设备;在进行了该项实训后,可为学生进入社会,从事网络相关工作打好基础。 要求能够针对一个具体的要求,搭建一个网络。明确网络的拓扑结构、设备选型、设备连接、设备配置、IP地址分配、网络安全、网络管理等内容。如果设备条件有限,也可以使用路由器来完成网络的构建。 三、实训内容 根据自学考试计算机网络专业(独立本科段)实践环节大纲,本课程要求学生能够根据要求自己独立完成网络环境的组建和维护,共36学时。 四、实训步骤 1.项目介绍 1.1 项目概况 本项目是一个核心—汇聚—接入三层式构架,接入层和汇聚层之间是Trunk链路,汇聚与核心是路由。汇聚、核心以及防火墙跑 OSPF100,汇聚层区域 area 10,核心层与防火墙 area0。这种网络结构应用在对安全性要求较高且服务器应用较为多的企业中。本项目三级结构,接入层和汇聚层在一个楼层,核心层和防火墙以及 DMZ区域在中心机房。4个交换机 2个 VLAN,且每两个交换机属于一个部门。设置 WEB服务器在 DMZ区域,以及架设 VPN服务器供公司员工出差在外地远程办公。 1.2 拓扑结构 整个网络的拓扑结构如下图 1-1所示。 图1-1 拓扑图 1.3 设备型号 接入层使用的设备是CISCO 2960。主要参数如下表 1-1所示。 表 1-1 接入层设备主要参数 交换机类型 企业级交换机 应用层级 二层 内存 64MB 传输速率 10Mbps/100Mbps/1000Mbps 网络标准 IEEE 802.3 IEEE 802.3u IEEE 802.1x IEEE 802.1Q IEEE 802.1p IEEE 802.1D IEEE 802.1s IEEE 802.1w IEEE 802.3ad IEEE 802.3z IEEE 802.3 端口结构 固定端口 端口数量 24 接口介质 10/100Base-T 10/100/1000Base-Tx 传输模式 全双工 交换方式 存储-转发 背板带宽 16Gbps 汇聚层使用的设备是CISCO 4506。主要参数如下表1-2所示。 表1-2 汇聚层设备主要参数 交换机类型 模块化交换机 应用层级 三层 内存 128MB 传输速率 10Mbps/100Mbps/1000Mbps 网络标准 IEEE 802.3 、 10BASE-T,IEEE 802.3u 、100BASE-TX,IEEE 802.3、10BASE-FX,IEEE 802.3z、IEEE 802.3x、IEEE 802.3ab,10BASE-X(GBIC)...
