耙式真空干燥器

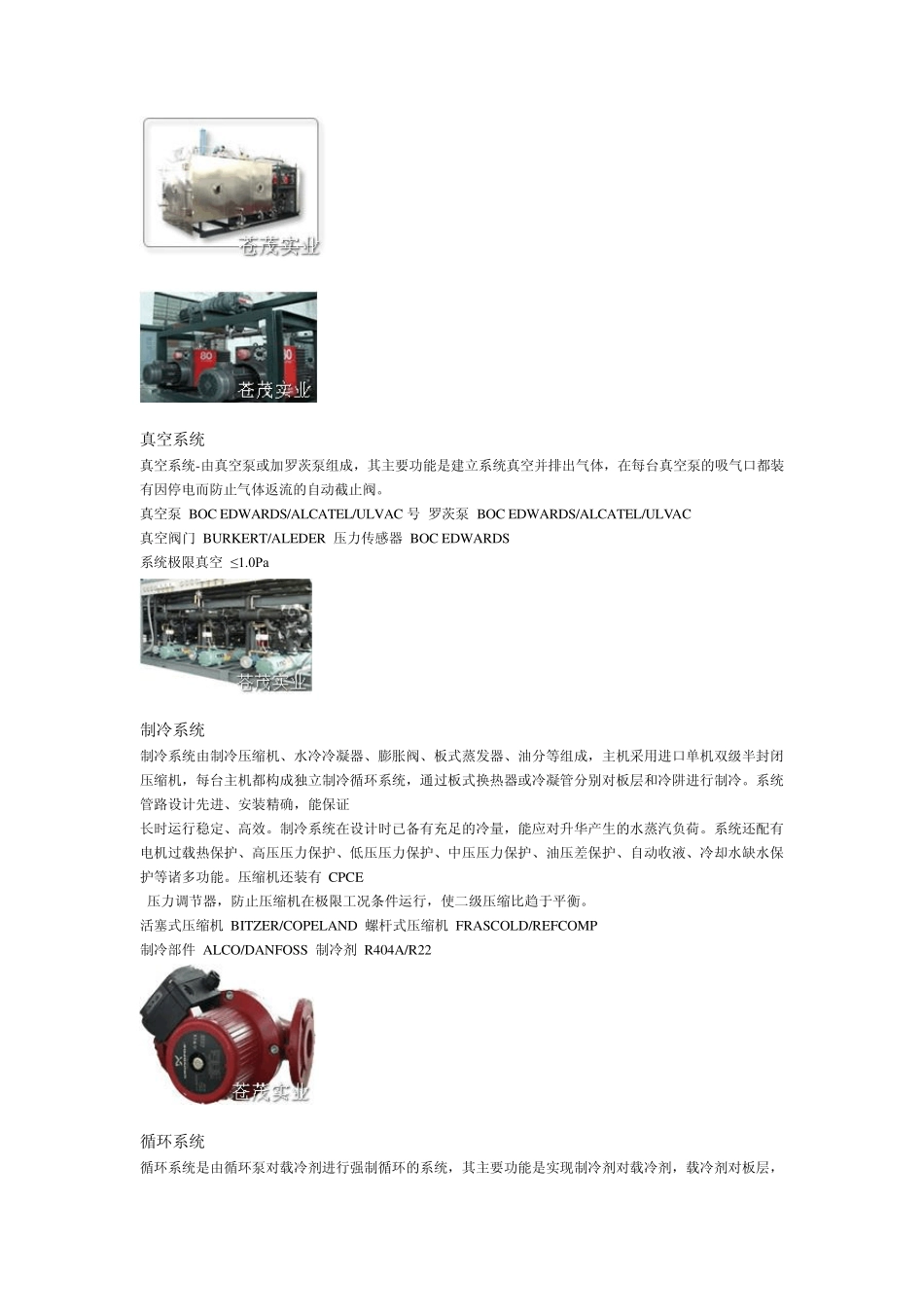

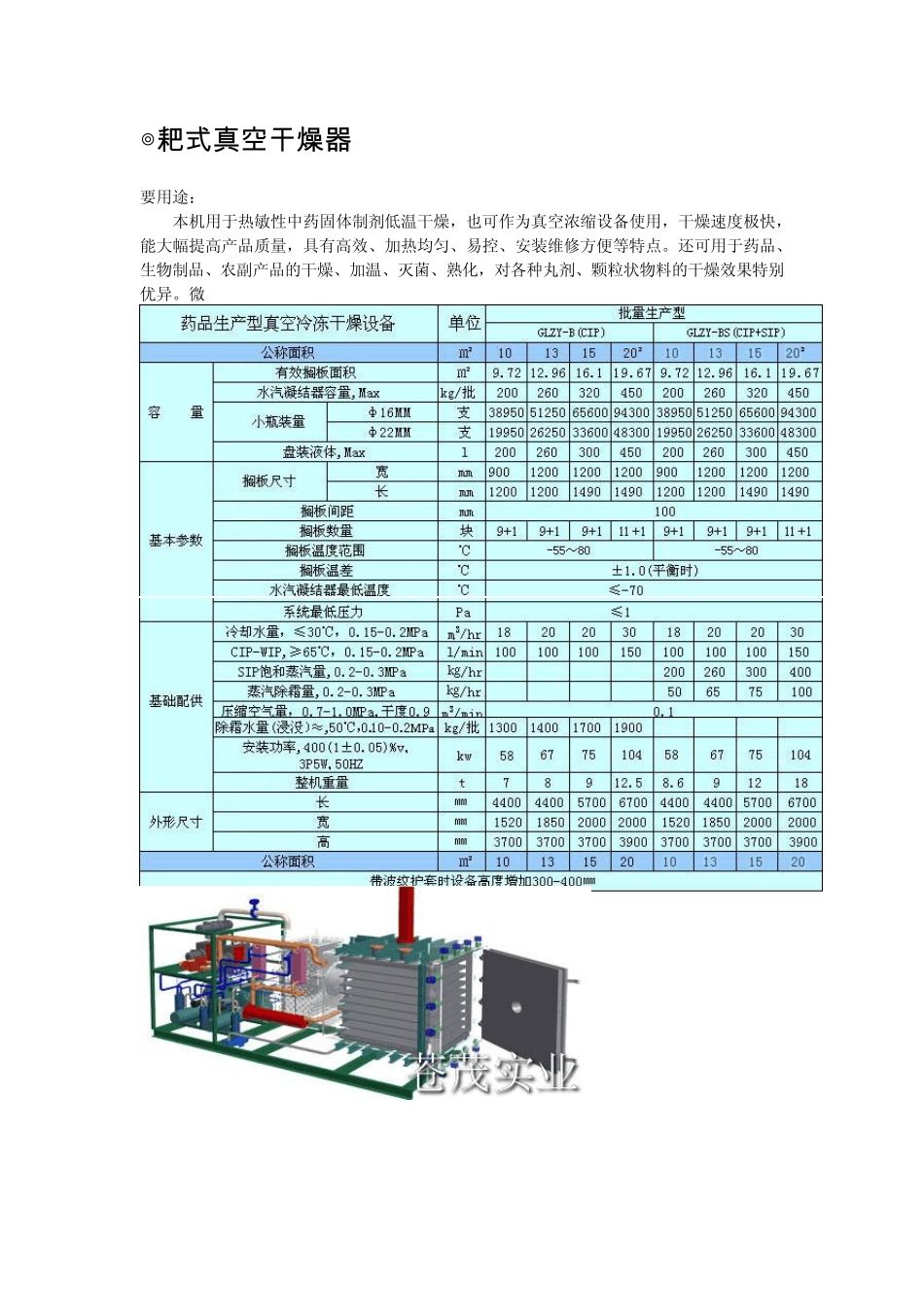

◎耙 式 真 空 干 燥 器 要用途： 本机用于热敏性中药固体制剂低温干燥，也可作为真空浓缩设备使用，干燥速度极快，能大幅提高产品质量，具有高效、加热均匀、易控、安装维修方便等特点。还可用于药品、生物制品、农副产品的干燥、加温、灭菌、熟化，对各种丸剂、颗粒状物料的干燥效果特别优异。微 真空系统 真空系统-由真空泵或加罗茨泵组成，其主要功能是建立系统真空并排出气体，在每台真空泵的吸气口都装有因停电而防止气体返流的自动截止阀。 真空泵 BOC EDWARDS/ALCATEL/ULVAC 号 罗茨泵 BOC EDWARDS/ALCATEL/ULVAC 真空阀门 BURKERT/ALEDER 压力传感器 BOC EDWARDS 系统极限真空 ≤1.0Pa 制冷系统 制冷系统由制冷压缩机、水冷冷凝器、膨胀阀、板式蒸发器、油分等组成，主机采用进口单机双级半封闭压缩机，每台主机都构成独立制冷循环系统，通过板式换热器或冷凝管分别对板层和冷阱进行制冷。系统管路设计先进、安装精确，能保证 长时运行稳定、高效。制冷系统在设计时已备有充足的冷量，能应对升华产生的水蒸汽负荷。系统还配有电机过载热保护、高压压力保护、低压压力保护、中压压力保护、油压差保护、自动收液、冷却水缺水保护等诸多功能。压缩机还装有 CPCE 压力调节器，防止压缩机在极限工况条件运行，使二级压缩比趋于平衡。 活塞式压缩机 BITZER/COPELAND 螺杆式压缩机 FRASCOLD/REFCOMP 制冷部件 ALCO/DANFOSS 制冷剂 R404A/R22 循环系统 循环系统是由循环泵对载冷剂进行强制循环的系统，其主要功能是实现制冷剂对载冷剂，载冷剂对板层，板层对制品进行冷热功当量交换。 循环泵 GUNDFOS/WILO 超温报警 LG 板式换热器 ALFA LAVAL 载冷剂 硅油 液压系统 液压系统-安装在干燥箱顶部装由液压泵站、油缸。油缸在液压泵的驱动下带动板层作上下平稳运动。油缸的密封采用Y 型+ O 型氟橡胶+防尘组合件，液压泵组件采用国际著名品牌。 液压泵站 DACHUN/YUKEN 波纹管保护套 SUS316L 干燥箱体 干燥箱体-按 GB150-1998 标准设计，箱体内部均采用圆角处理，底部有倾斜，有利CIP 排水，箱门采用特殊截面的橡胶密封，箱体侧面装有灯罩的视镜。 箱体结构 带加强槽钢的矩形体 设计压力 0.15MPa 设计温度 128℃ 材质 SUS316L 粗糙度 Ra≤0.4μm 真空泄漏率 ≤3.0Pa.l/s 板 层 板层-是供制品冻结和升华用的直接部件，它由吊杆和滑杆将板层组成一组，通过液压系统驱动，使...
