20种常见基本电路

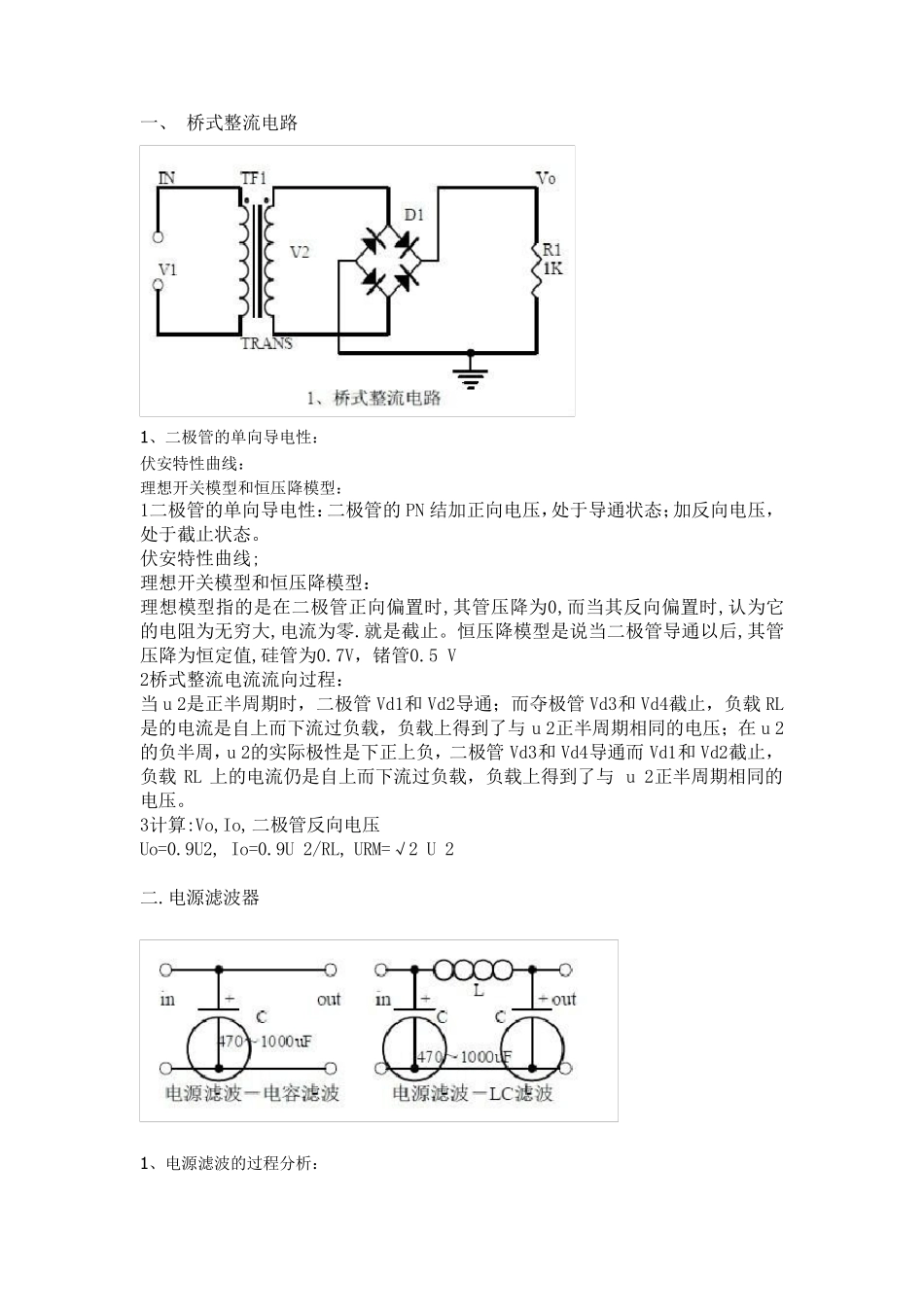

20种常见基本电路_第1页
1/22

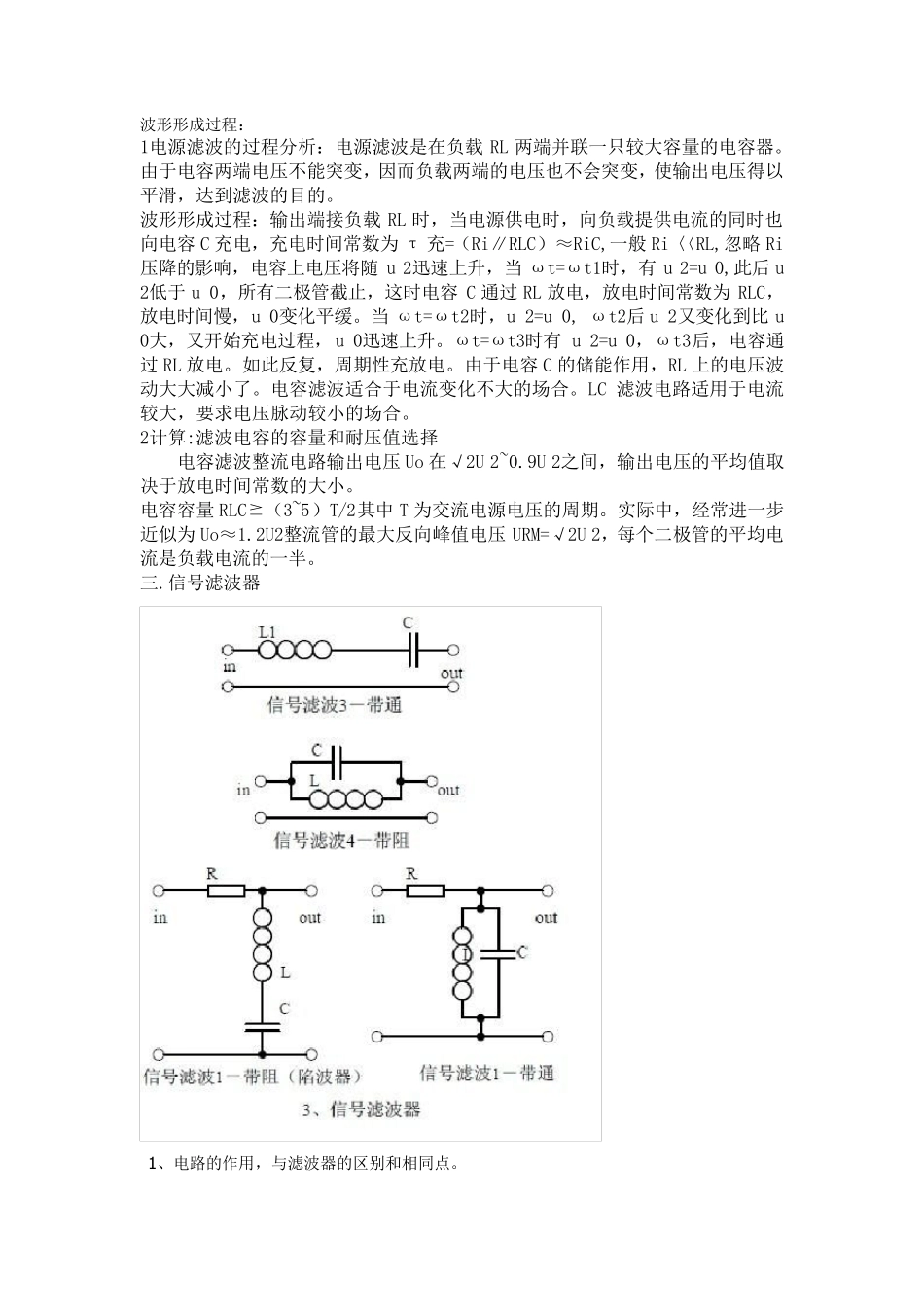

20种常见基本电路_第2页
2/22

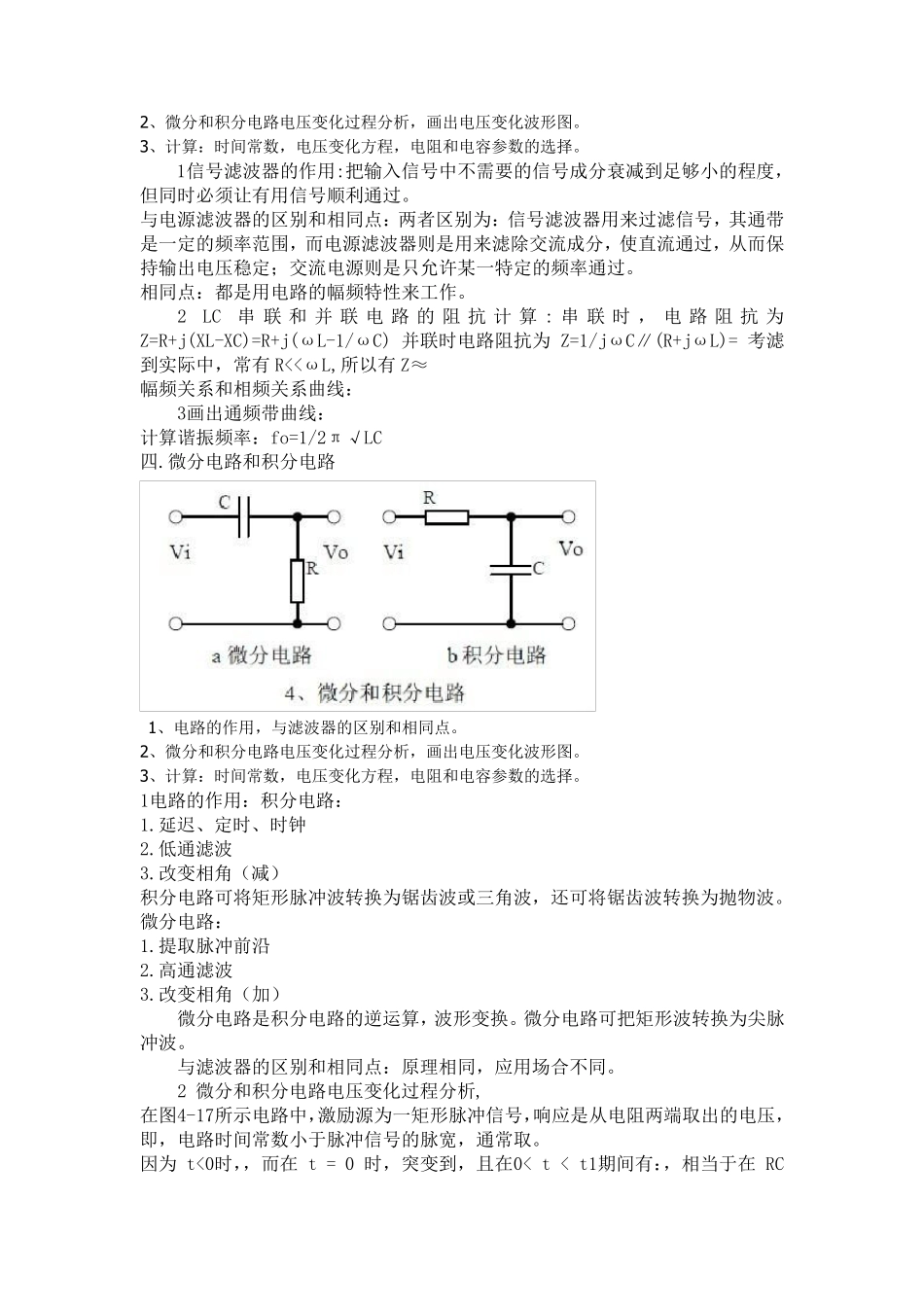

20种常见基本电路_第3页
3/22
一、 桥式整流电路 1 、二极管的单向导电性: 伏安特性曲线: 理想开关模型和恒压降模型: 1二极管的单向导电性:二极管的PN 结加正向电压,处于导通状态;加反向电压,处于截止状态。 伏安特性曲线; 理想开关模型和恒压降模型: 理想模型指的是在二极管正向偏置时,其管压降为0,而当其反向偏置时,认为它的电阻为无穷大,电流为零.就是截止。恒压降模型是说当二极管导通以后,其管压降为恒定值,硅管为0.7V,锗管0.5 V 2桥式整流电流流向过程: 当u 2是正半周期时,二极管Vd1和Vd2导通;而夺极管Vd3和Vd4截止,负载RL是的电流是自上而下流过负载,负载上得到了与u 2正半周期相同的电压;在u 2的负半周,u 2的实际极性是下正上负,二极管Vd3和Vd4导通而Vd1和Vd2截止,负载RL 上的电流仍是自上而下流过负载,负载上得到了与u 2正半周期相同的电压。 3计算:Vo,Io,二极管反向电压 Uo=0.9U2, Io=0.9U 2/RL, URM=√2 U 2 二.电源滤波器 1 、电源滤波的过程分析: 波形形成过程: 1电源滤波的过程分析:电源滤波是在负载RL 两端并联一只较大容量的电容器。由于电容两端电压不能突变,因而负载两端的电压也不会突变,使输出电压得以平滑,达到滤波的目的。 波形形成过程:输出端接负载RL 时,当电源供电时,向负载提供电流的同时也向电容C 充电,充电时间常数为τ 充=(Ri∥RLC)≈RiC,一般 Ri〈〈RL,忽略 Ri压降的影响,电容上电压将随 u 2迅速上升,当ωt=ωt1时,有 u 2=u 0,此后 u 2低于u 0,所有二极管截止,这时电容C 通过RL 放电,放电时间常数为RLC,放电时间慢,u 0变化平缓。当ωt=ωt2时,u 2=u 0, ωt2后 u 2又变化到比 u 0大,又开始充电过程,u 0迅速上升。ωt=ωt3时有 u 2=u 0,ωt3后,电容通过RL 放电。如此反复,周期性充放电。由于电容C 的储能作用,RL 上的电压波动大大减小了。电容滤波适合于电流变化不大的场合。LC 滤波电路适用于电流较大,要求电压脉动较小的场合。 2计算:滤波电容的容量和耐压值选择 电容滤波整流电路输出电压Uo 在√2U 2~0.9U 2之间,输出电压的平均值取决于放电时间常数的大小。 电容容量RLC≧(3~5)T/2其中 T 为交流电源电压的周期。实际中,经常进一步近似为Uo≈1.2U2整流管的最大反向峰值电压URM=√2U 2,每个二极管的平均电流是负载电流的一半。 三.信号滤波器 1 、电路的作用,与滤波器的区别和相同点。 2、微分和积分电路电...
