217Hz音频放大

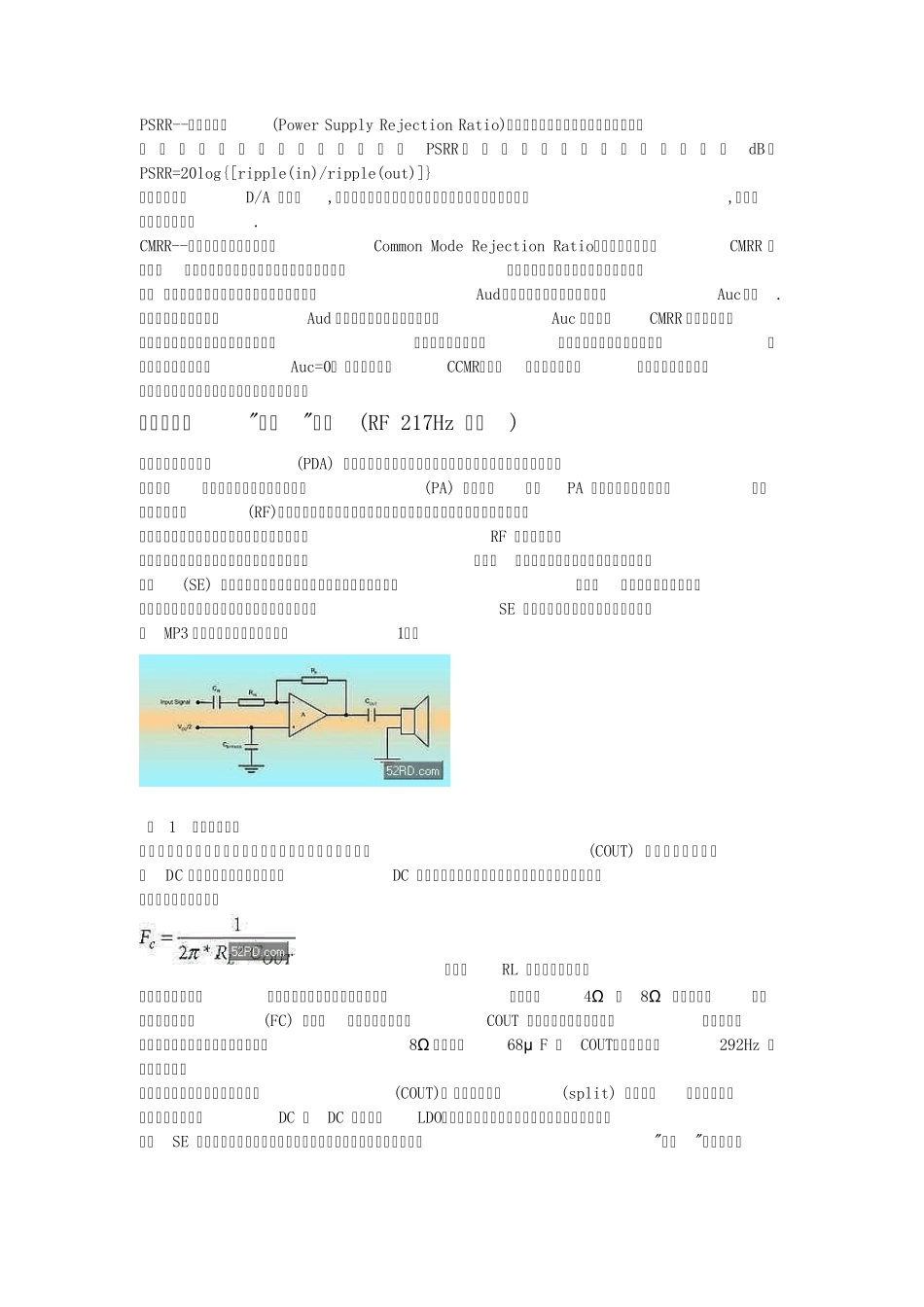

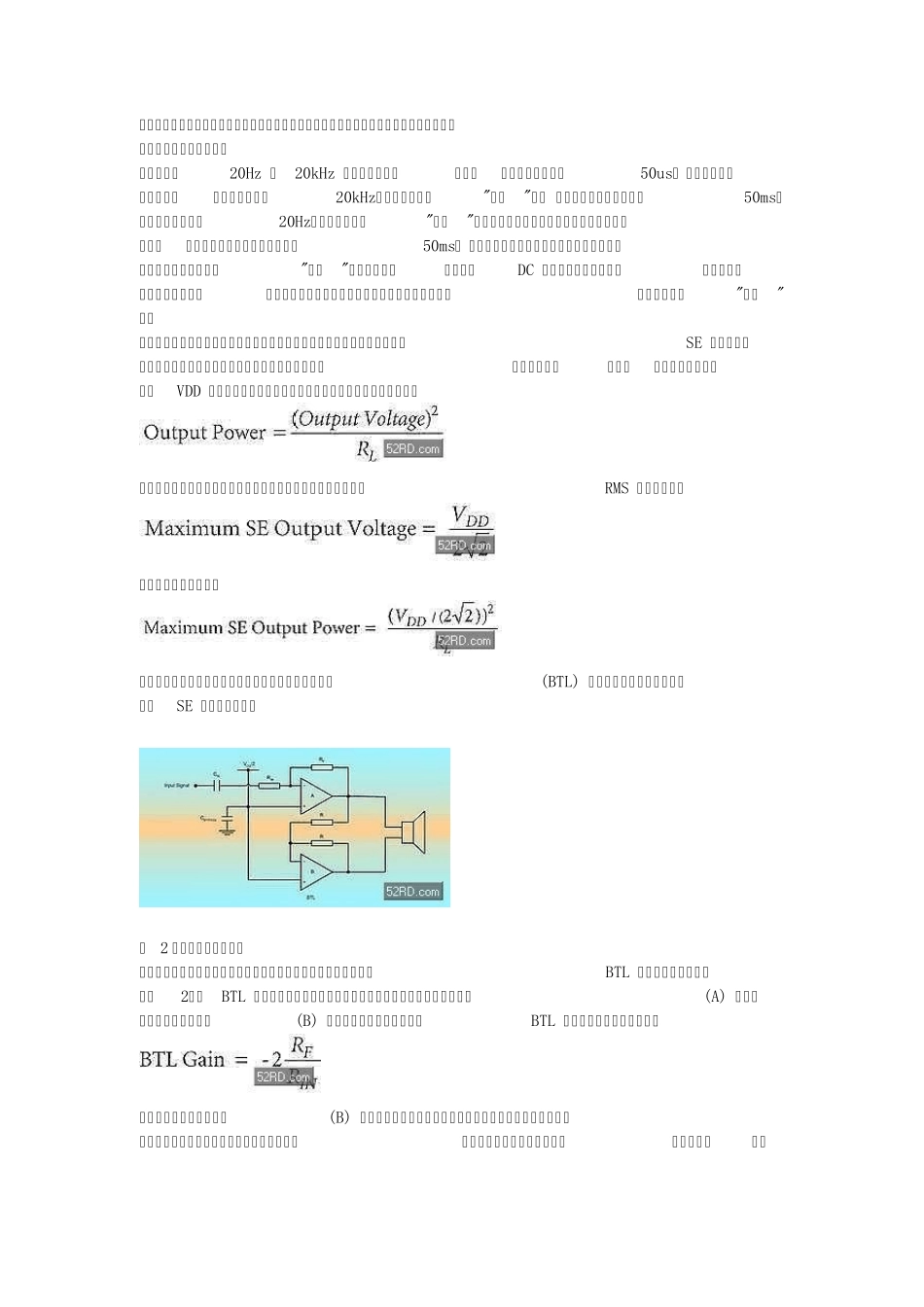

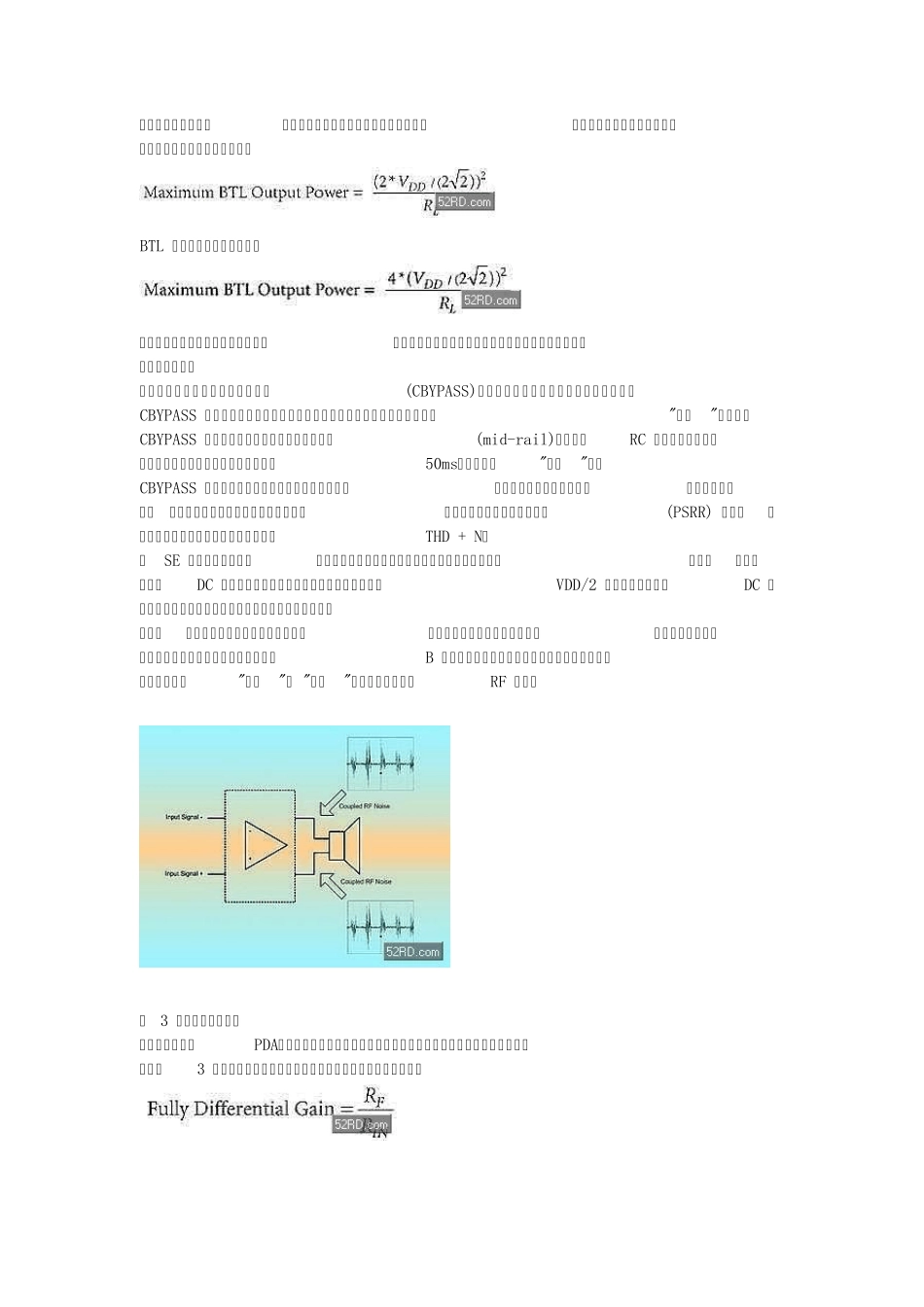

PSRR--电源抑制比(Power Supply Rejection Ratio)：把电源的输入与输出看作独立的信号源 ， 输 入 与 输 出 的 纹 波 比 值 即 是PSRR ， 通 常 用 对 数 形 式 表 示 ， 单 位 是dB 。 PSRR=20log{[ripple(in)/ripple(out)]} 对于高质量的D/A 转换器,要求开关电路及运算放大器所用的电源电压发生变化时,对输出的电压影响极小. CMRR--共模抑制比，英文全称是Common Mode Rejection Ratio，因此一般用简写CMRR 来表示。为了说明差动放大电路抑制共模信号的能力，常用共模抑制比作为一项技术指标来衡量， 其定义为放大器对差模信号的电压放大倍数Aud与对共模信号的电压放大倍数Auc之比. 差模信号电压放大倍数Aud 越大，共模信号电压放大倍数Auc 越小，则CMRR 越大。此时差分放大电路抑制共模信号的能力越强，放大器的性能越好。当差动放大电路完全对称时，共模信号电压放大倍数Auc=0， 则共模抑制比CCMR→∞，这是理想情况，实际上电路完全对称是不存在的，共模抑制比也不可能趋于无穷大。 降低手机的"嗡嗡"噪声(RF 217Hz 噪音) 手机、个人数字助理 (PDA) 和其它便携式通信设备常常在条件恶劣而且噪声相当大的环境下工作。这推动了新式音频功率放大器 (PA) 的发展，这些 PA 提供了全差动的架构，实现了良好的射频 (RF)、共模以及电源纹波抑制。本文将讨论单端架构、典型桥接负载以及全差动的音频放大器，此外还将探讨噪声对电源和 RF 校正的影响。 业界使用三种主要类型的音频功率放大器架构：单端、典型的桥接负载以及全差动的放大器。单端 (SE) 音频功率放大器一般是所有架构中最简单的一种。不过，在手机中我们一般不用其驱动酷炫铃声或免提操作模式等应用的扬声器。SE 放大器一般都用于驱动耳机，用于欣赏 MP3 格式的音乐或游戏音频（图 1）。 图 1 单端音频功放 在典型的单电源单端配置中，需要用一个输出耦合电容器 (COUT) 阻止放大器输出处的 DC 偏置，这就避免了负载中的 DC 电流。输出耦合电容器和负载阻抗形成高通滤波器，它由以下方程式决定： 其中的 RL 代表扬声器阻抗。 从性能的角度看，主要的弱点在于典型的小负载阻抗（这里是 4Ω 至 8Ω 的扬声器）将驱动低频转角频率 (FC) 升高。因此需要较大值的 COUT 将低频传送到扬声器中。我们不妨设想这样一种情况，假设扬声器负载为 8Ω ，如使用 68μ F 的 COUT，则所有低于 292Hz 的频率...
