220kv线路清单案例

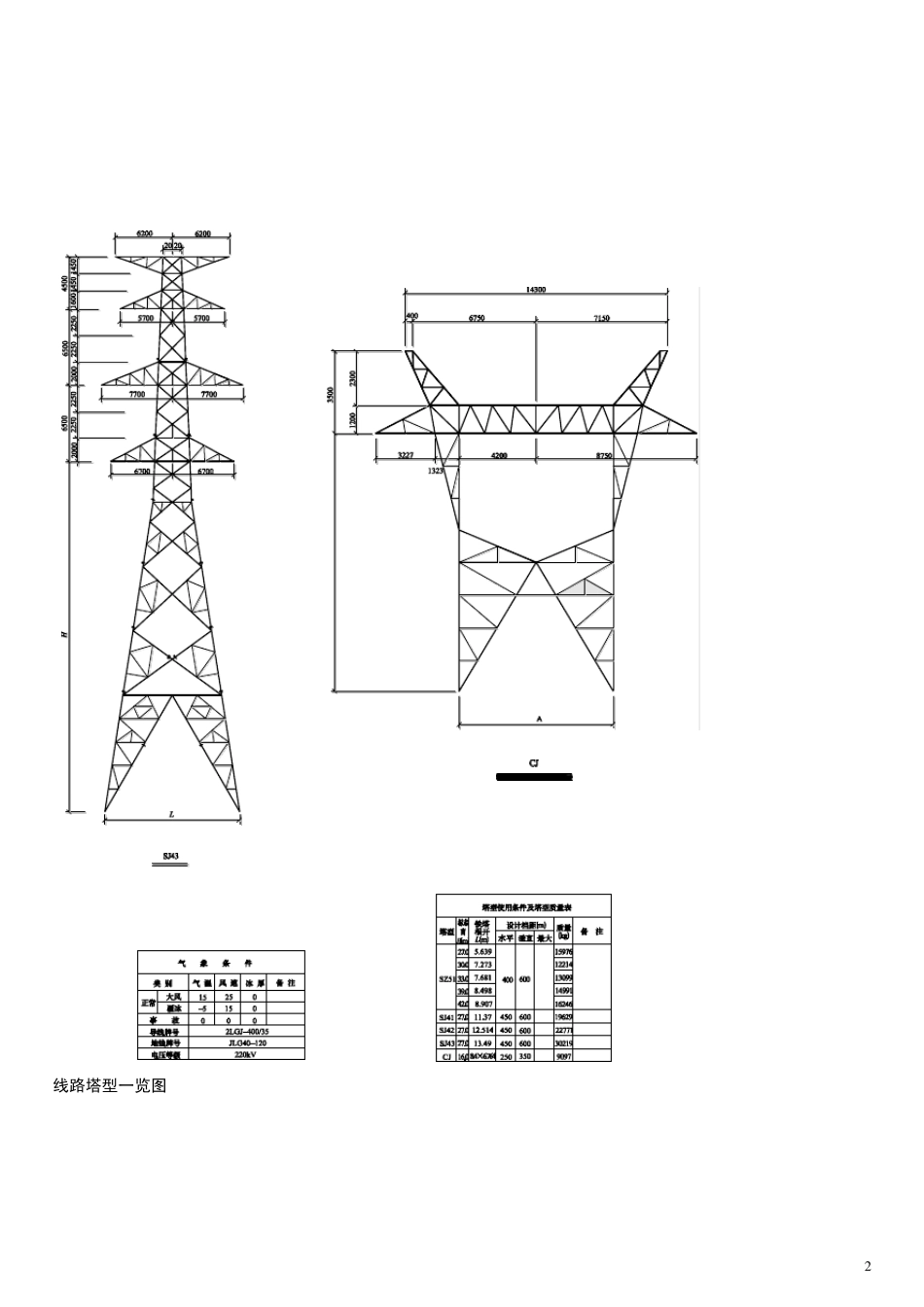

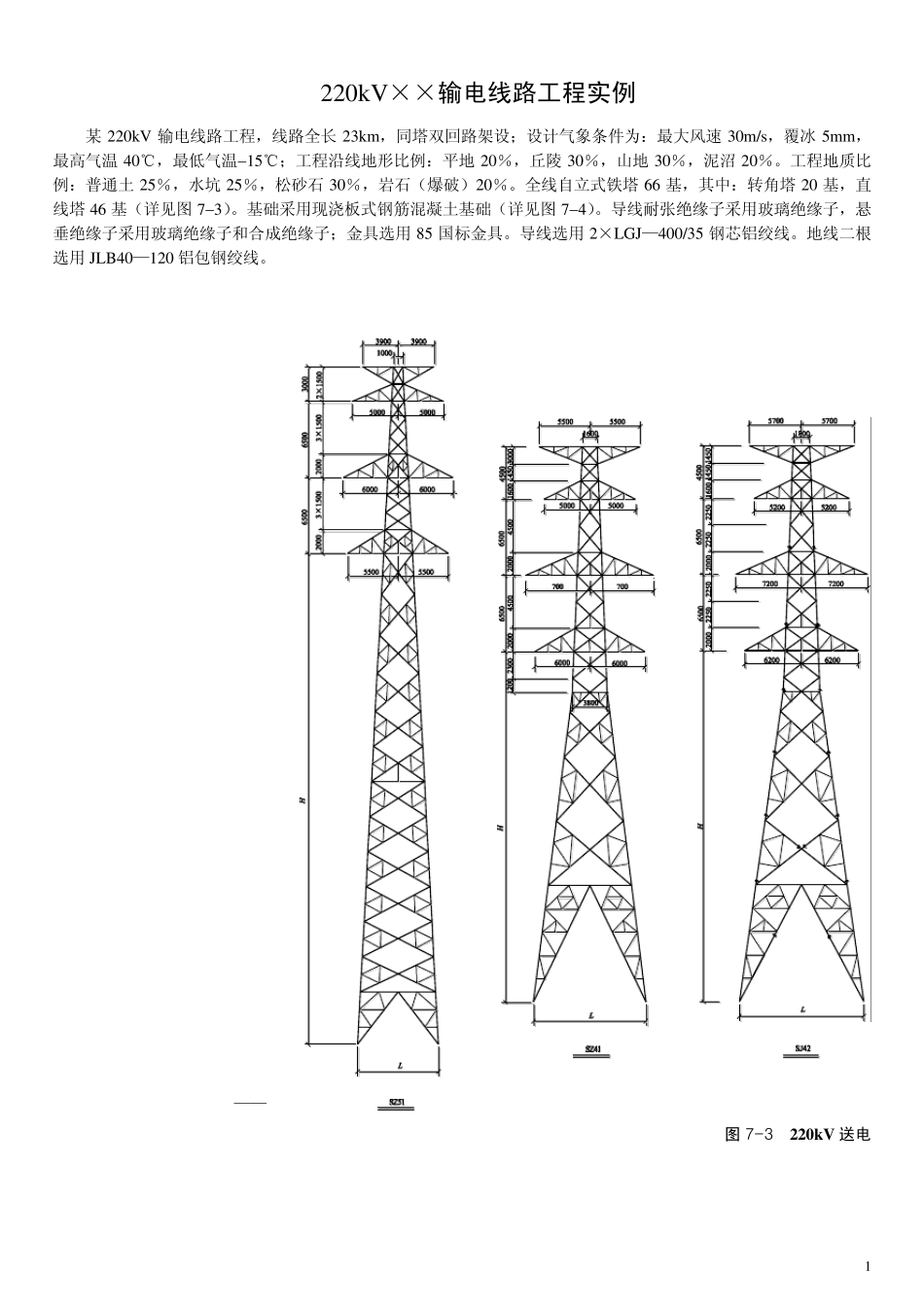

1 220kV××输电线路工程实例 某220kV 输电线路工程，线路全长23km，同塔双回路架设；设计气象条件为：最大风速30m/s，覆冰5mm，最高气温40℃，最低气温15℃；工程沿线地形比例：平地20％，丘陵30％，山地30％，泥沼20％。工程地质比例：普通土25％，水坑25％，松砂石30％，岩石（爆破）20％。全线自立式铁塔66 基，其中：转角塔20 基，直线塔46 基（详见图73）。基础采用现浇板式钢筋混凝土基础（详见图74）。导线耐张绝缘子采用玻璃绝缘子，悬垂绝缘子采用玻璃绝缘子和合成绝缘子；金具选用85 国标金具。导线选用2×LGJ—400/35 钢芯铝绞线。地线二根选用JLB40—120 铝包钢绞线。 —— 图 7-3 220kV 送电 2 线路塔型一览图 3 —— —— —— —— —— —— —— —— —— 图 7-4 220kV 送电 —— 4 —— —— 线路基础一览图 —— —— 5 220kV××输电线路工程 工 程 量 清 单 招 标 人： ×××电力公司 （单位盖章） 法定（授权）代表人： （签字盖章） 中 介 机 构 法定（授权）代表人： （签字盖章） 编 制 人： （签字盖从业专用章） 编制时间： ×年×月×日 6 总 说 明 工程名称：220kV××输电线路 第 1 页 共 12 页 工 程 概 况 线路（电缆）亘长 23km 起止杆塔（杆）号 0～66 号 设计气象条件 最大风速 30m/s，覆冰 5mm，最高气温 40℃，最低气温15℃ 沿线地形比例 （供参考） 平地 20％，泥沼 20％，丘陵 30％，山地 30％ 沿线地质条件 （供参考） 普通土 25％，水坑 25％，松砂石 30％，岩石 20％ 杆塔类型及数量 SJ41，SJ42，SJ43，SZ51，CJ 共 66 基 导线型号规格 （电缆型号规格） 2×LGJ—400/35 钢芯铝绞线 地线型号规格 JLB40—120 铝包钢绞线 OPGW 型号规格 电缆敷设方式 其 他 说 明 1. 工程材料及运输：业主供货交货地点为某火车站。 2. 税率：3.43％。 3. 工程招标范围：详见招标文件。 4. 工程量清单编制依据：施工图及《电力建设工程量清单计价规范——送电线路工程》。 5. 工程质量：详见招标文件。 7 分部分项工程量清单 工程名称：220kV××输电线路 单位工程名称：土石方及基础工程 序号 项目编码 项目名称 项目特征 计量 单位 工程量 1 SD0101A01001 一般土石方开挖 地质：松砂石 地形：山坡 1. 地质：松砂石 2. 地形：山坡 m 3 850 2 ...
