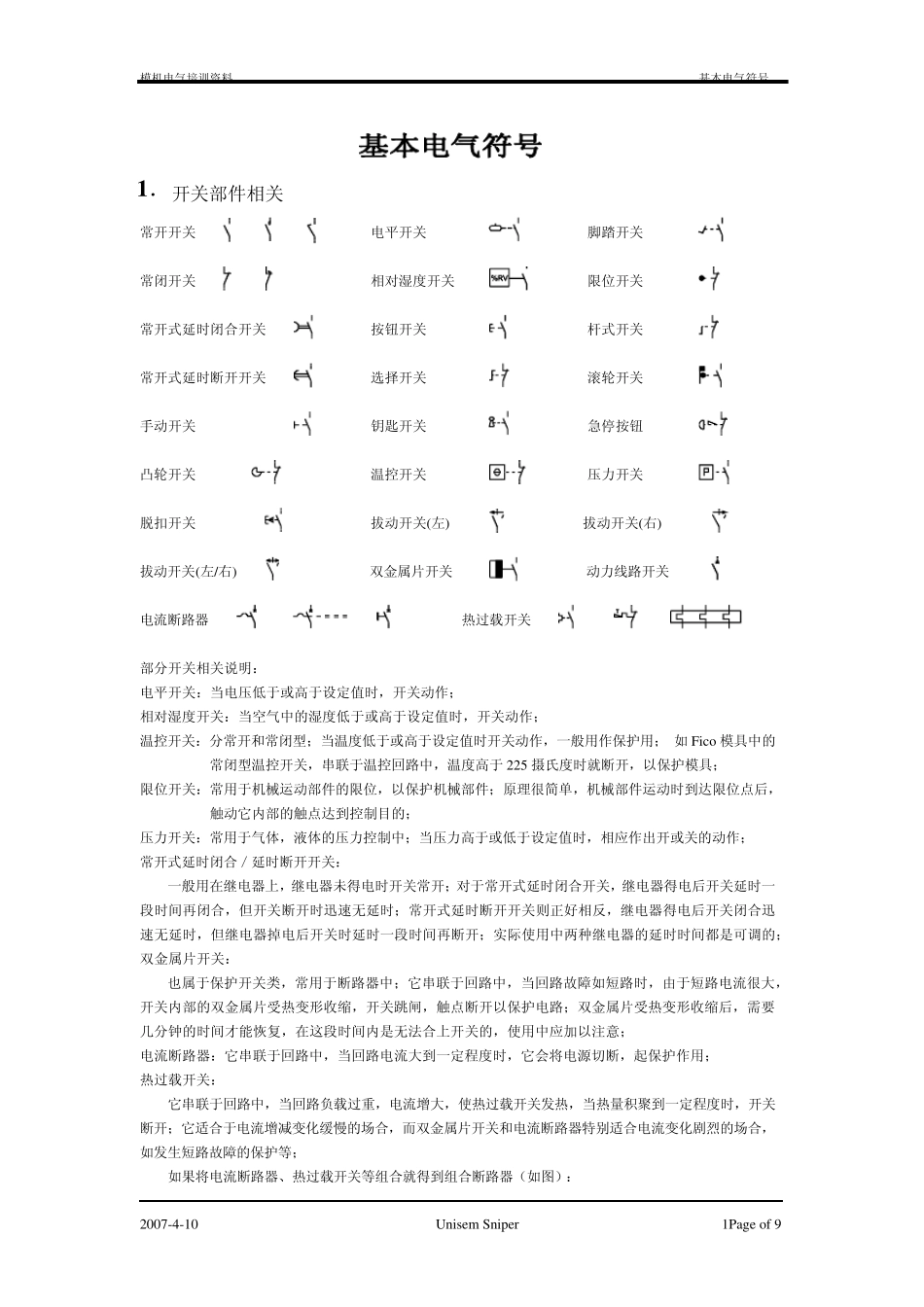

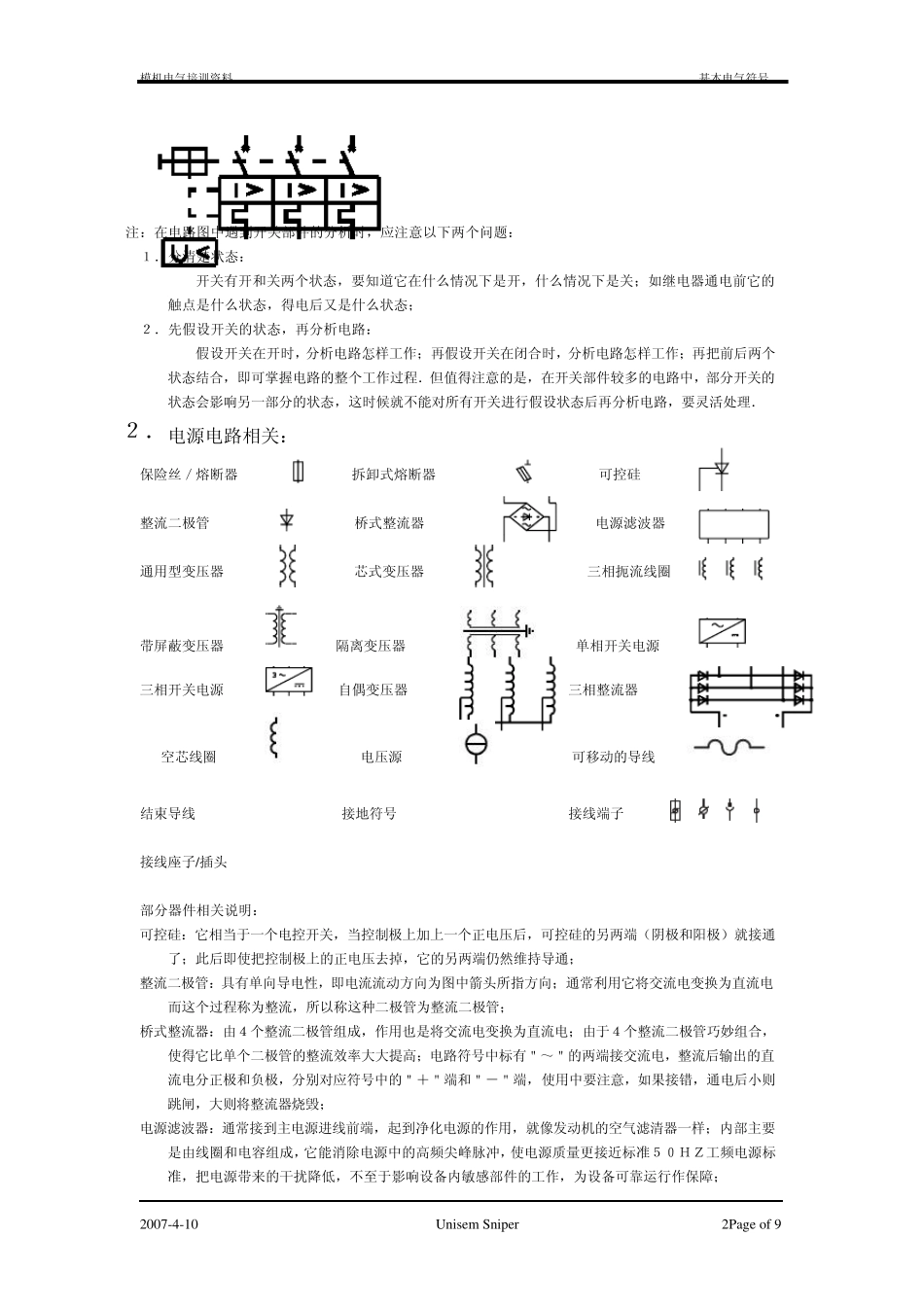

模机电气培训资料 基本电气符号 2007-4-10 Unisem Sniper 1Page of 9 1 ．开关部件相关 常开开关 电平开关 脚踏开关 常闭开关 相对湿度开关 限位开关 常开式延时闭合开关 按钮开关 杆式开关 常开式延时断开开关 选择开关 滚轮开关 手动开关 钥匙开关 急停按钮 凸轮开关 温控开关 压力开关 脱扣开关 拔动开关(左) 拔动开关(右) 拔动开关(左/右) 双金属片开关 动力线路开关 电流断路器 热过载开关 部分开关相关说明： 电平开关：当电压低于或高于设定值时，开关动作； 相对湿度开关：当空气中的湿度低于或高于设定值时，开关动作； 温控开关：分常开和常闭型；当温度低于或高于设定值时开关动作，一般用作保护用； 如 Fico 模具中的常闭型温控开关，串联于温控回路中，温度高于 225 摄氏度时就断开，以保护模具； 限位开关：常用于机械运动部件的限位，以保护机械部件；原理很简单，机械部件运动时到达限位点后，触动它内部的触点达到控制目的； 压力开关：常用于气体，液体的压力控制中；当压力高于或低于设定值时，相应作出开或关的动作； 常开式延时闭合／延时断开开关： 一般用在继电器上，继电器未得电时开关常开；对于常开式延时闭合开关，继电器得电后开关延时一段时间再闭合，但开关断开时迅速无延时；常开式延时断开开关则正好相反，继电器得电后开关闭合迅速无延时，但继电器掉电后开关时延时一段时间再断开；实际使用中两种继电器的延时时间都是可调的； 双金属片开关： 也属于保护开关类，常用于断路器中；它串联于回路中，当回路故障如短路时，由于短路电流很大，开关内部的双金属片受热变形收缩，开关跳闸，触点断开以保护电路；双金属片受热变形收缩后，需要几分钟的时间才能恢复，在这段时间内是无法合上开关的，使用中应加以注意； 电流断路器：它串联于回路中，当回路电流大到一定程度时，它会将电源切断，起保护作用； 热过载开关： 它串联于回路中，当回路负载过重，电流增大，使热过载开关发热，当热量积聚到一定程度时，开关断开；它适合于电流增减变化缓慢的场合，而双金属片开关和电流断路器特别适合电流变化剧烈的场合，如发生短路故障的保护等； 如果将电流断路器、热过载开关等组合就得到组合断路器（如图）： 模机电气培训资料 基本电气符号 2007-4-10 Unisem Sniper 2Page of 9 注：在电路图中遇到开关部件的分析时，应注意以下两个问题： １．分清楚...
