3第三章三维造型应注意的问题VIP专享

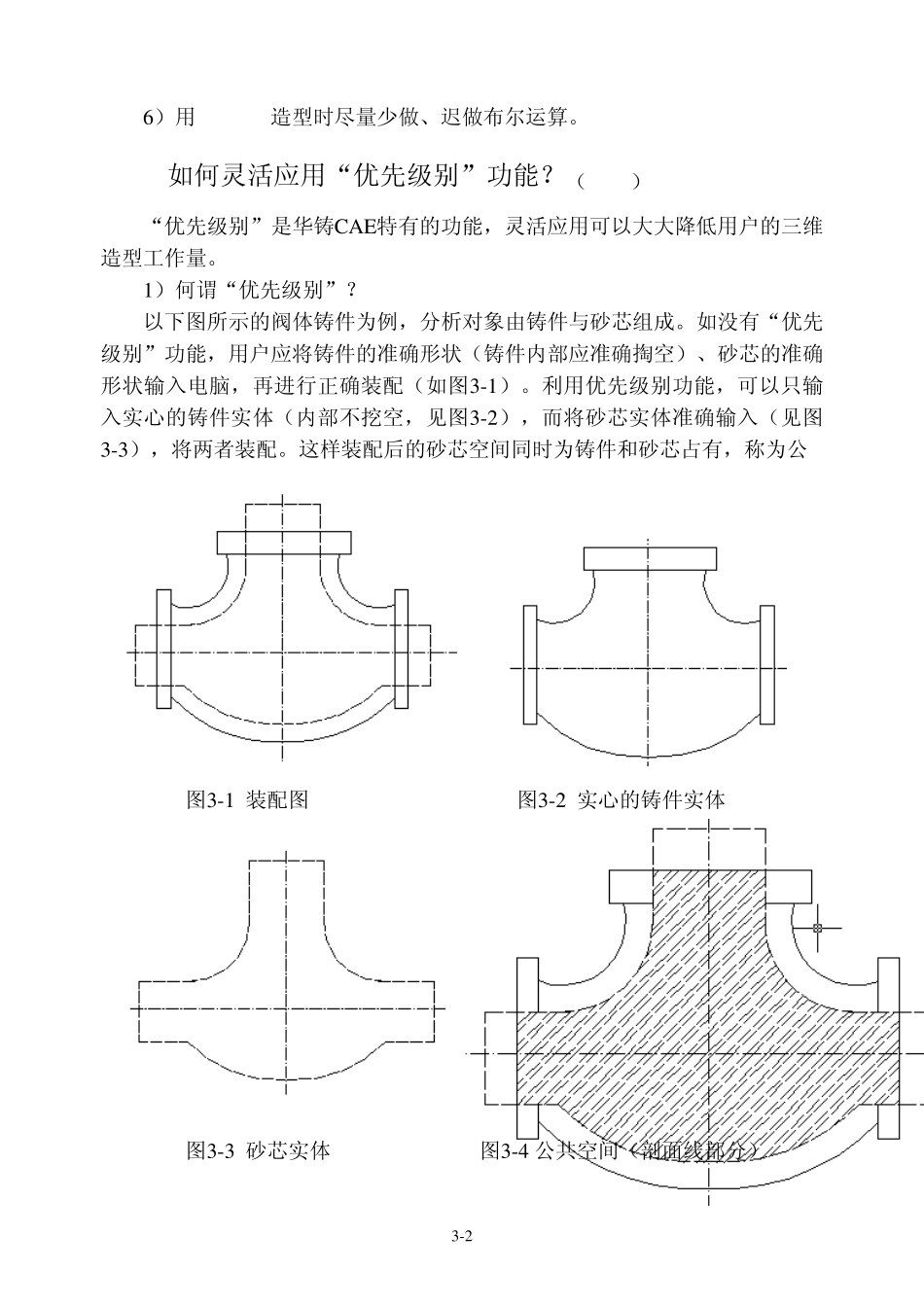

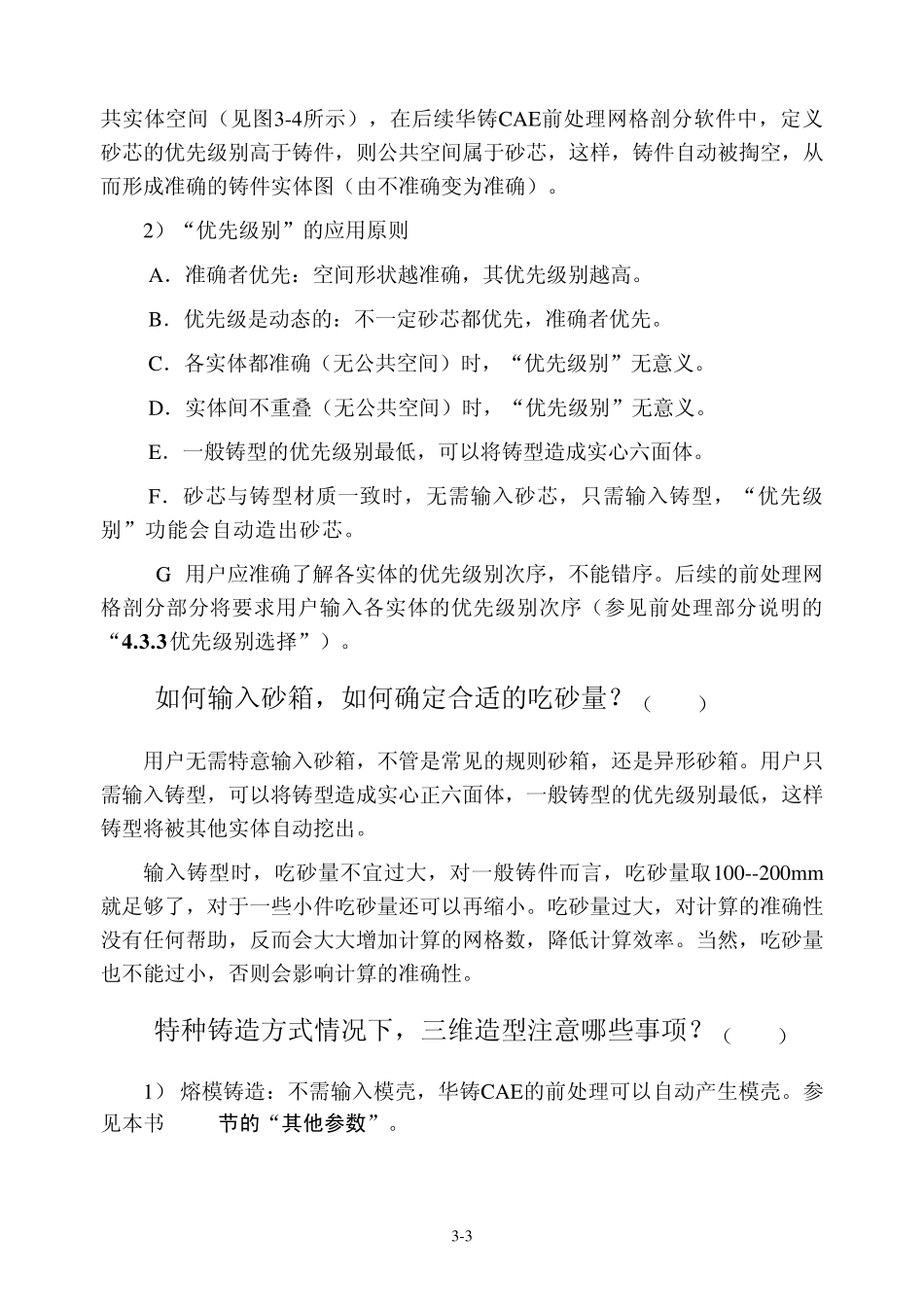

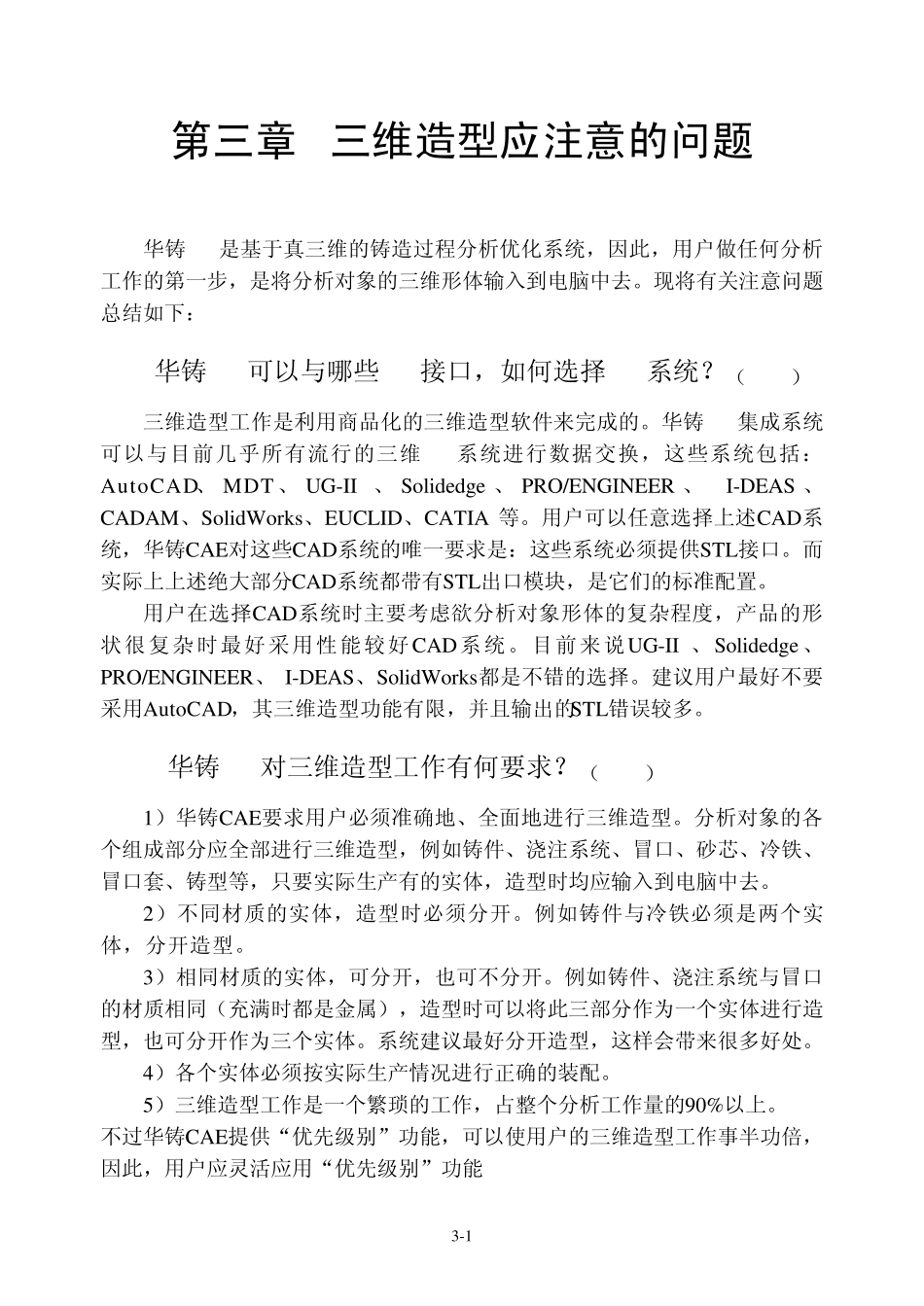

3-1 第三章 三维造型应注意的问题 华铸CAE是基于真三维的铸造过程分析优化系统，因此，用户做任何分析工作的第一步，是将分析对象的三维形体输入到电脑中去。现将有关注意问题总结如下： 3.1 华铸CAE可以与哪些CAD接口，如何选择CAD系统？（No.3） 三维造型工作是利用商品化的三维造型软件来完成的。华铸CAE集成系统可以与目前几乎所有流行的三维CAD系统进行数据交换，这些系统包括：Au toCAD、 MDT 、 UG-II 、 Solidedge 、 PRO/ENGINEER 、 I-DEAS 、CADAM、SolidWorks、EUCLID、CATIA 等。用户可以任意选择上述CAD系统，华铸CAE对这些CAD系统的唯一要求是：这些系统必须提供STL接口。而实际上上述绝大部分CAD系统都带有STL出口模块，是它们的标准配置。 用户在选择CAD系统时主要考虑欲分析对象形体的复杂程度，产品的形状很复杂时最好采用性能较好CAD系统。目前来说UG-II 、Solidedge 、PRO/ENGINEER、 I-DEAS、SolidWorks都是不错的选择。建议用户最好不要采用Au toCAD，其三维造型功能有限，并且输出的STL错误较多。 3.2 华铸CAE对三维造型工作有何要求？（No.3） 1）华铸CAE要求用户必须准确地、全面地进行三维造型。分析对象的各个组成部分应全部进行三维造型，例如铸件、浇注系统、冒口、砂芯、冷铁、冒口套、铸型等，只要实际生产有的实体，造型时均应输入到电脑中去。 2）不同材质的实体，造型时必须分开。例如铸件与冷铁必须是两个实体，分开造型。 3）相同材质的实体，可分开，也可不分开。例如铸件、浇注系统与冒口的材质相同（充满时都是金属），造型时可以将此三部分作为一个实体进行造型，也可分开作为三个实体。系统建议最好分开造型，这样会带来很多好处。 4）各个实体必须按实际生产情况进行正确的装配。 5）三维造型工作是一个繁琐的工作，占整个分析工作量的90%以上。 不过华铸CAE提供“优先级别”功能，可以使用户的三维造型工作事半功倍，因此，用户应灵活应用“优先级别”功能 3-2 6）用AutoCAD造型时尽量少做、迟做布尔运算。 3.3 如何灵活应用“优先级别”功能？（No.3） “优先级别”是华铸CAE特有的功能，灵活应用可以大大降低用户的三维造型工作量。 1）何谓“优先级别”？ 以下图所示的阀体铸件为例，分析对象由铸件与砂芯组成。如没有“优先级别”功能，用户应将铸件的准确形状（铸件内部应准确掏空）、砂芯的准确形状输入电脑，再进行正确装配（如图3-1）。利用优先级别功...
