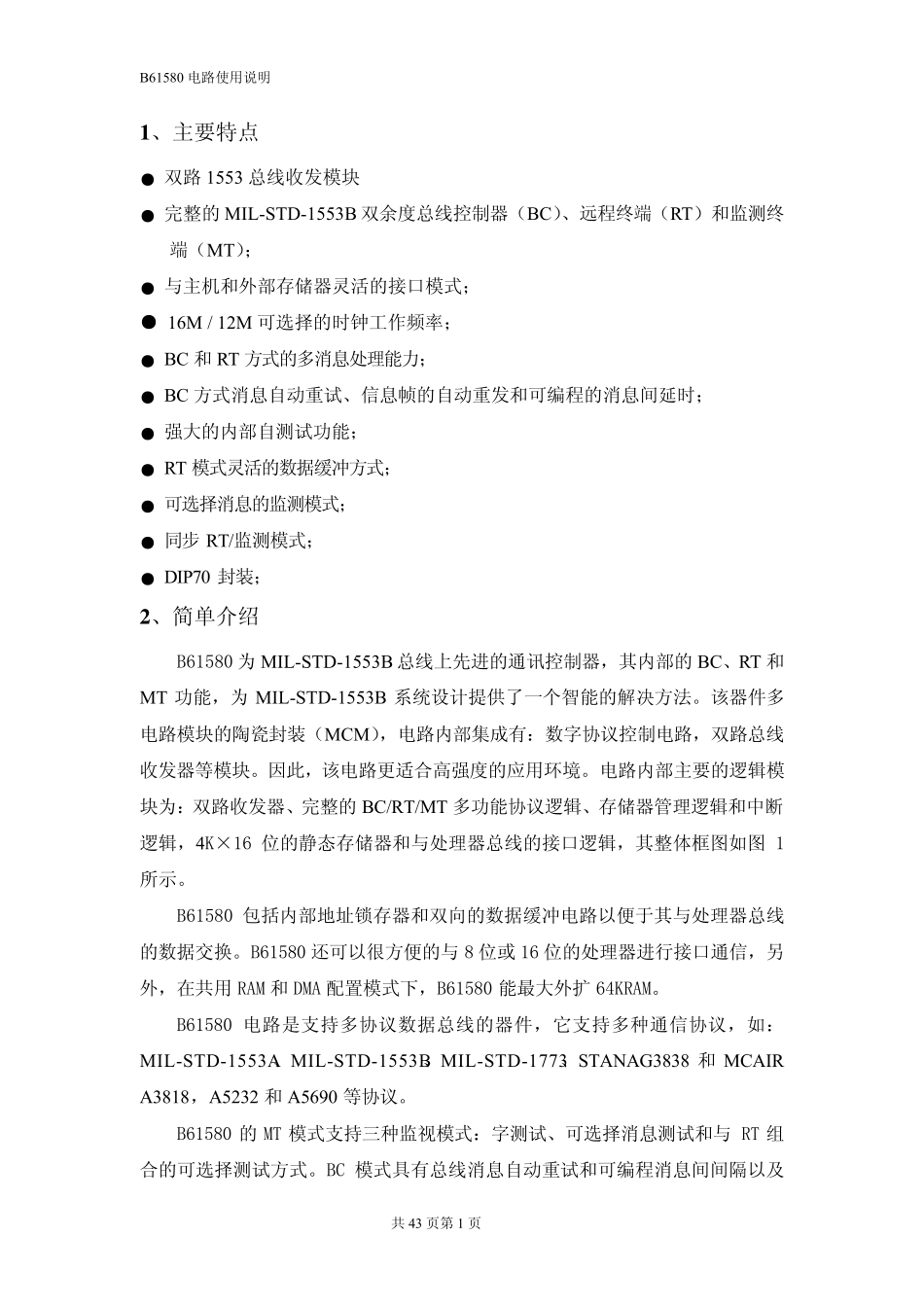

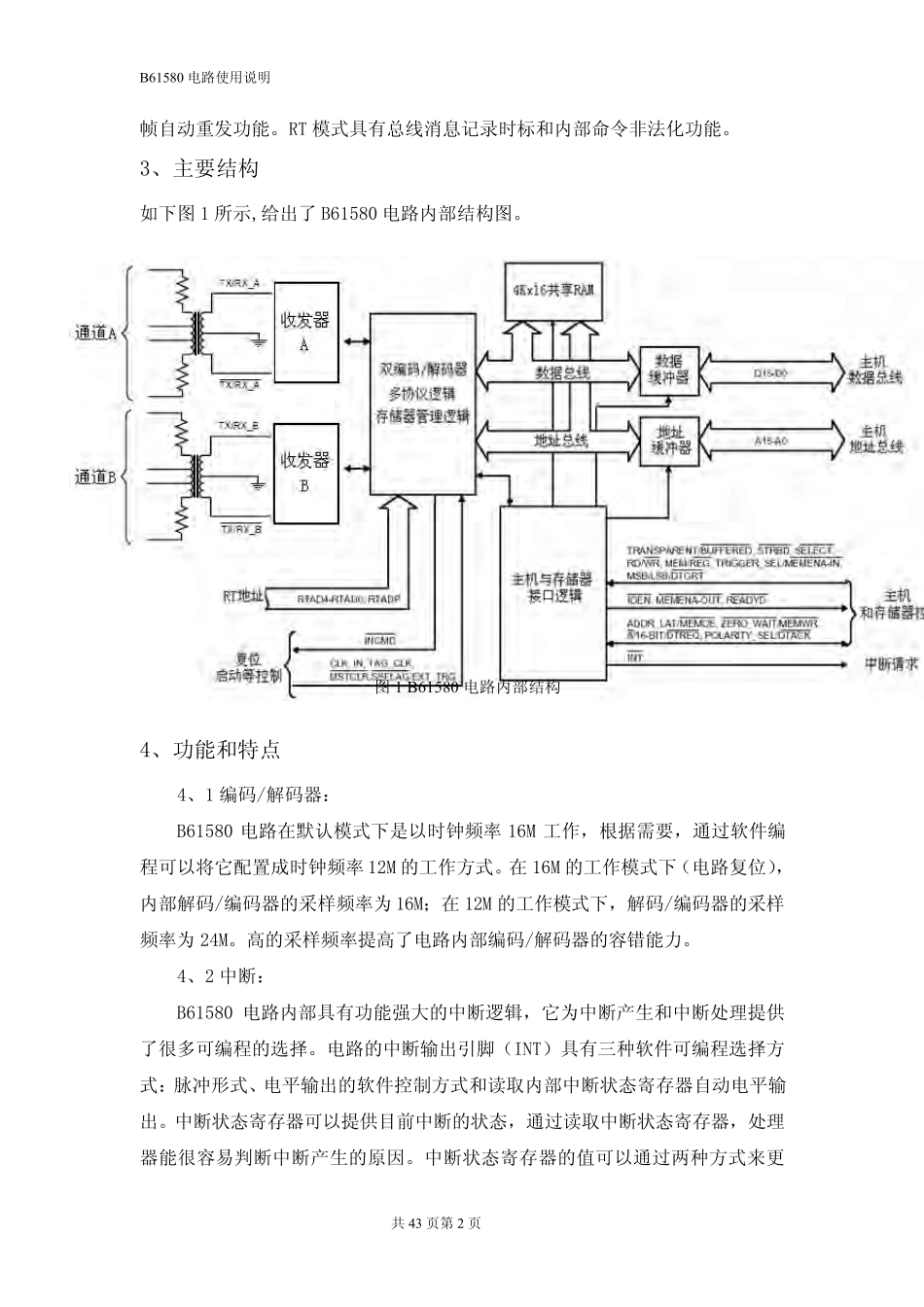

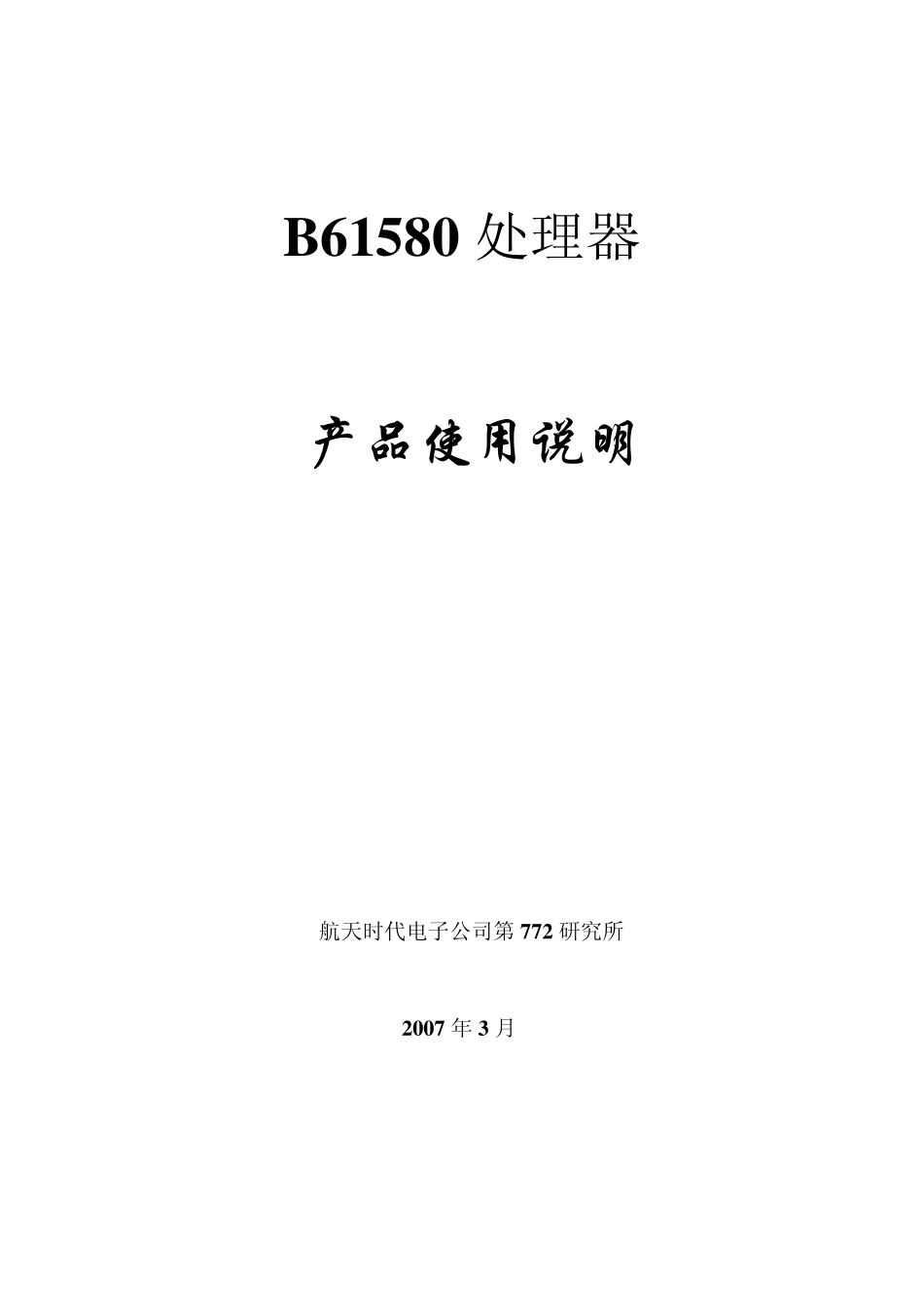

B 61580 处理器 产品使用说明 航天时代电子公司第 772 研究所 2007 年 3 月 B61580 电 路 使 用 说 明 共 43 页 第 1 页 1 、 主 要 特 点 ● 双 路 1553 总 线 收 发 模 块 ● 完 整 的 MIL-STD-1553B 双 余 度 总 线 控 制 器 （ BC）、 远 程 终 端 （ RT） 和 监 测 终端 （ MT）； ● 与 主 机 和 外 部 存 储 器 灵 活 的 接 口 模 式 ； ● 16M / 12M 可 选 择 的 时 钟 工 作 频 率 ； ● BC 和 RT 方 式 的 多 消 息 处 理 能 力 ； ● BC 方 式 消 息 自 动 重 试 、 信 息 帧 的 自 动 重 发 和 可 编 程 的 消 息 间 延 时 ； ● 强 大 的 内 部 自 测 试 功 能 ； ● RT 模 式 灵 活 的 数 据 缓 冲 方 式 ； ● 可 选 择 消 息 的 监 测 模 式 ； ● 同 步RT/监 测 模 式 ； ● DIP70 封 装 ； 2 、 简 单 介 绍 B61580 为 MIL-STD-1553B 总 线 上 先 进 的 通 讯 控 制 器 ， 其 内 部 的 BC、 RT 和MT 功 能 ， 为MIL-STD-1553B 系 统 设 计 提 供 了 一 个 智 能 的 解 决 方 法 。 该 器 件 多电 路 模 块 的 陶 瓷 封 装 （ MCM）， 电 路 内 部 集 成 有 ： 数 字 协 议 控 制 电 路 ， 双 路 总 线收 发 器 等 模 块 。 因 此， 该 电 路 更适合高强 度 的 应用 环境。 电 路 内 部 主 要 的 逻辑模块 为 ： 双 路 收 发 器 、 完 整 的 BC/RT/MT 多 功 能 协 议 逻辑、 存 储 器 管理 逻辑和 中断逻辑， 4K×16 位的 静态存 储 器 和 与 处 理 器 总 线 的 接 口 逻辑， 其 整 体框图如图1所示。 B61580 包括内 部 地址锁存 器 和 双 向的 数 据 缓 冲 电 路 以便于其 与 处 理 器 总 线的 数 据 交 换 。 B61580 还 可 以很 方 便的 与 8 位或 16 位的 处 理 器 进 行 接 口 通 信 ， 另外 ， 在 共 用 RAM 和 DMA 配 置 模 式 下 ， B61580 能 最 大 外 扩 64KRAM。 B61580 电 路 是 支 持 多 协 议 数 据 总 线 的 器 件 ， 它 支 持 多 种 通 信 协...
