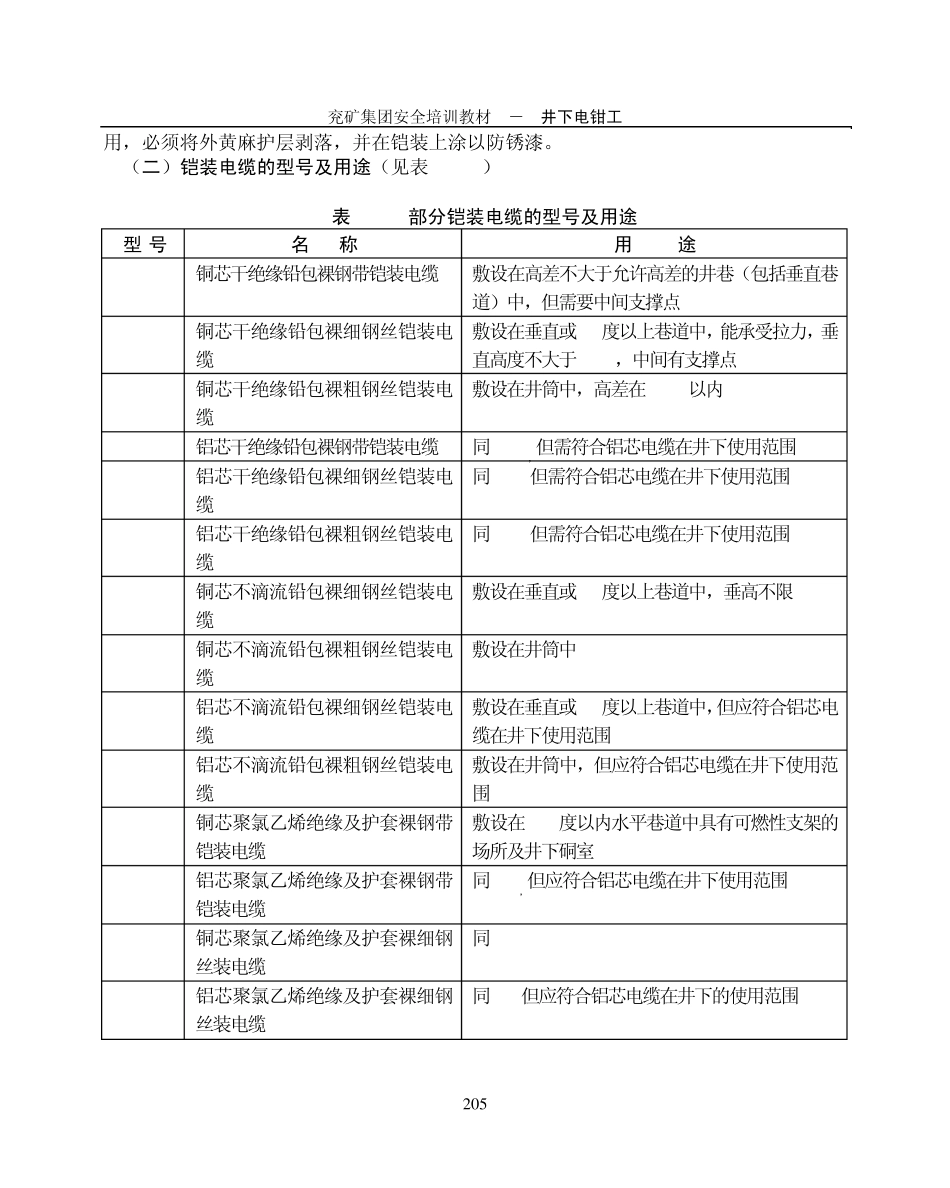

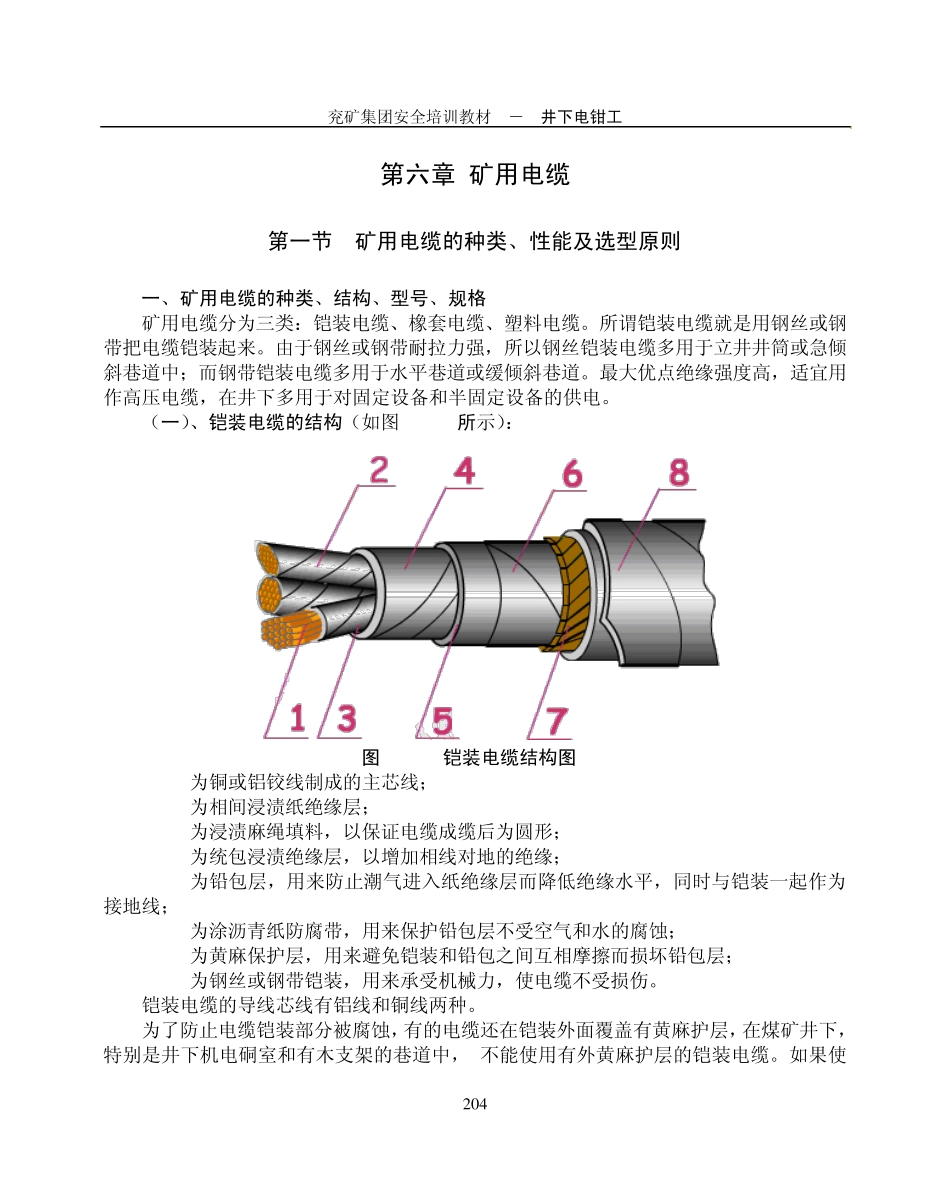

兖矿集团安全培训教材 － 井下电钳工 2 0 4 第六章 矿用电缆 第一节 矿用电缆的种类、性能及选型原则 一、 矿用电缆的种类、结构、型号、规格 矿用电缆分为三类：铠装电缆、橡套电缆、塑料电缆。所谓铠装电缆就是用钢丝或钢带把电缆铠装起来。由于钢丝或钢带耐拉力强，所以钢丝铠装电缆多用于立井井筒或急倾斜巷道中；而钢带铠装电缆多用于水平巷道或缓倾斜巷道。最大优点绝缘强度高，适宜用作高压电缆，在井下多用于对固定设备和半固定设备的供电。 （一）、铠装电缆的结构（如图 6-1-1所示）： 图 6-1-1 铠装电缆结构图 1--为铜或铝铰线制成的主芯线； 2--为相间浸渍纸绝缘层； 3--为浸渍麻绳填料，以保证电缆成缆后为圆形； 4--为统包浸渍绝缘层，以增加相线对地的绝缘； 5--为铅包层，用来防止潮气进入纸绝缘层而降低绝缘水平，同时与铠装一起作为接地线； 6--为涂沥青纸防腐带，用来保护铅包层不受空气和水的腐蚀； 7--为黄麻保护层，用来避免铠装和铅包之间互相摩擦而损坏铅包层； 8--为钢丝或钢带铠装，用来承受机械力，使电缆不受损伤。 铠装电缆的导线芯线有铝线和铜线两种。 为了防止电缆铠装部分被腐蚀，有的电缆还在铠装外面覆盖有黄麻护层，在煤矿井下，特别是井下机电硐室和有木支架的巷道中， 不能使用有外黄麻护层的铠装电缆。如果使兖矿集团安全培训教材 － 井下电钳工 2 0 5 用，必须将外黄麻护层剥落，并在铠装上涂以防锈漆。 （二）铠装电缆的型号及用途（见表 6-1-1） 表 6-1-1部分铠装电缆的型号及用途 型 号 名 称 用 途 ZQP20 铜芯干绝缘铅包裸钢带铠装电缆 敷设在高差不大于允许高差的井巷（包括垂直巷道）中，但需要中间支撑点 ZQP30 铜芯干绝缘铅包裸细钢丝铠装电缆 敷设在垂直或45度以上巷道中，能承受拉力，垂直高度不大于100M，中间有支撑点 ZQP50 铜芯干绝缘铅包裸粗钢丝铠装电缆 敷设在井筒中，高差在100M以内 ZLQP20 铝芯干绝缘铅包裸钢带铠装电缆 同ZQP20，但需符合铝芯电缆在井下使用范围 ZLQP30 铝芯干绝缘铅包裸细钢丝铠装电缆 同ZQP30但需符合铝芯电缆在井下使用范围 ZLQP50 铝芯干绝缘铅包裸粗钢丝铠装电缆 同ZQP50但需符合铝芯电缆在井下使用范围 ZQD30 铜芯不滴流铅包裸细钢丝铠装电缆 敷设在垂直或45度以上巷道中，垂高不限 ZQD50 铜芯不滴流铅包裸粗钢丝铠装电缆 敷设在井筒中 ZLQD30 铝芯不滴流铅包裸细钢丝铠装电缆 敷设在...
