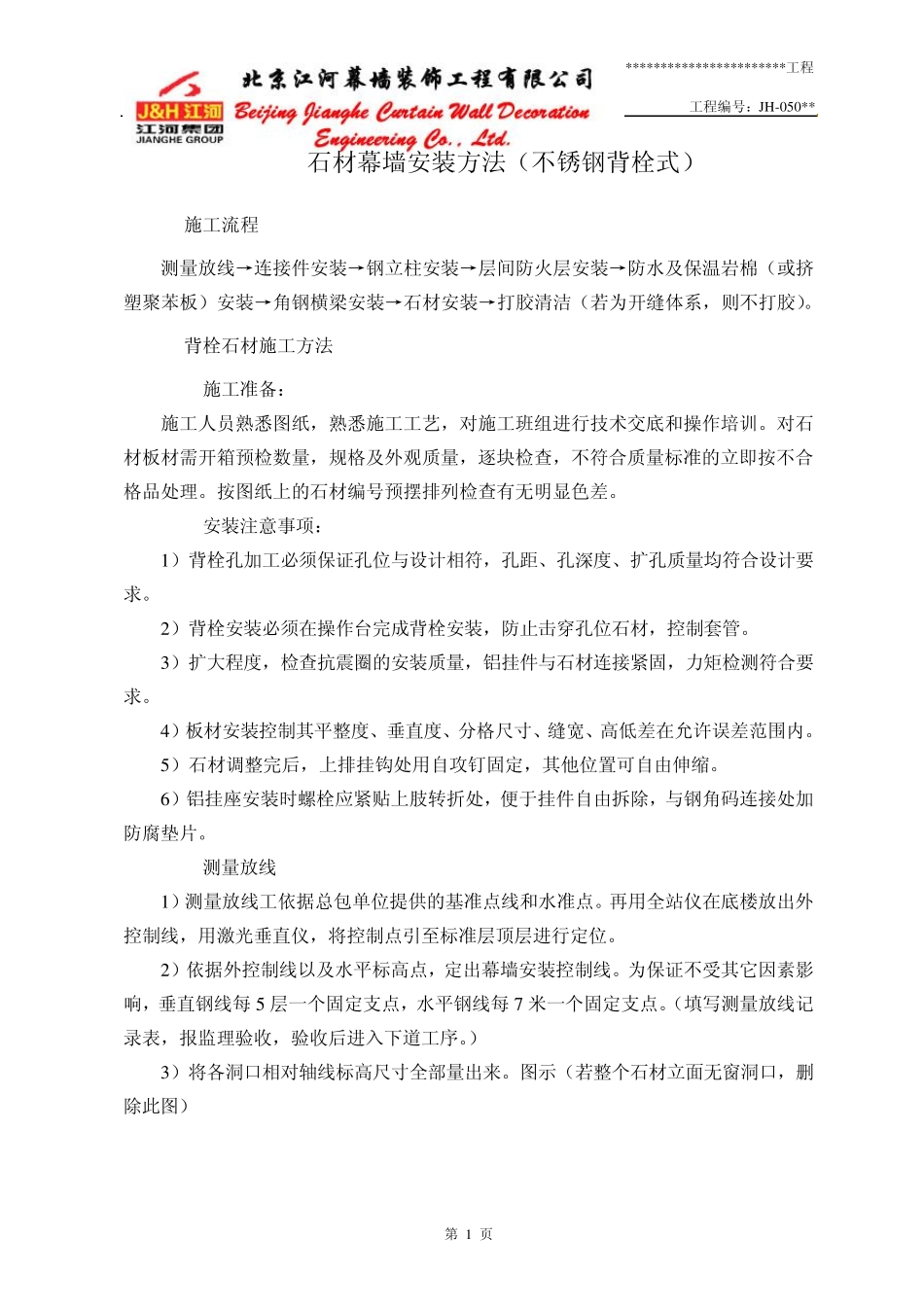

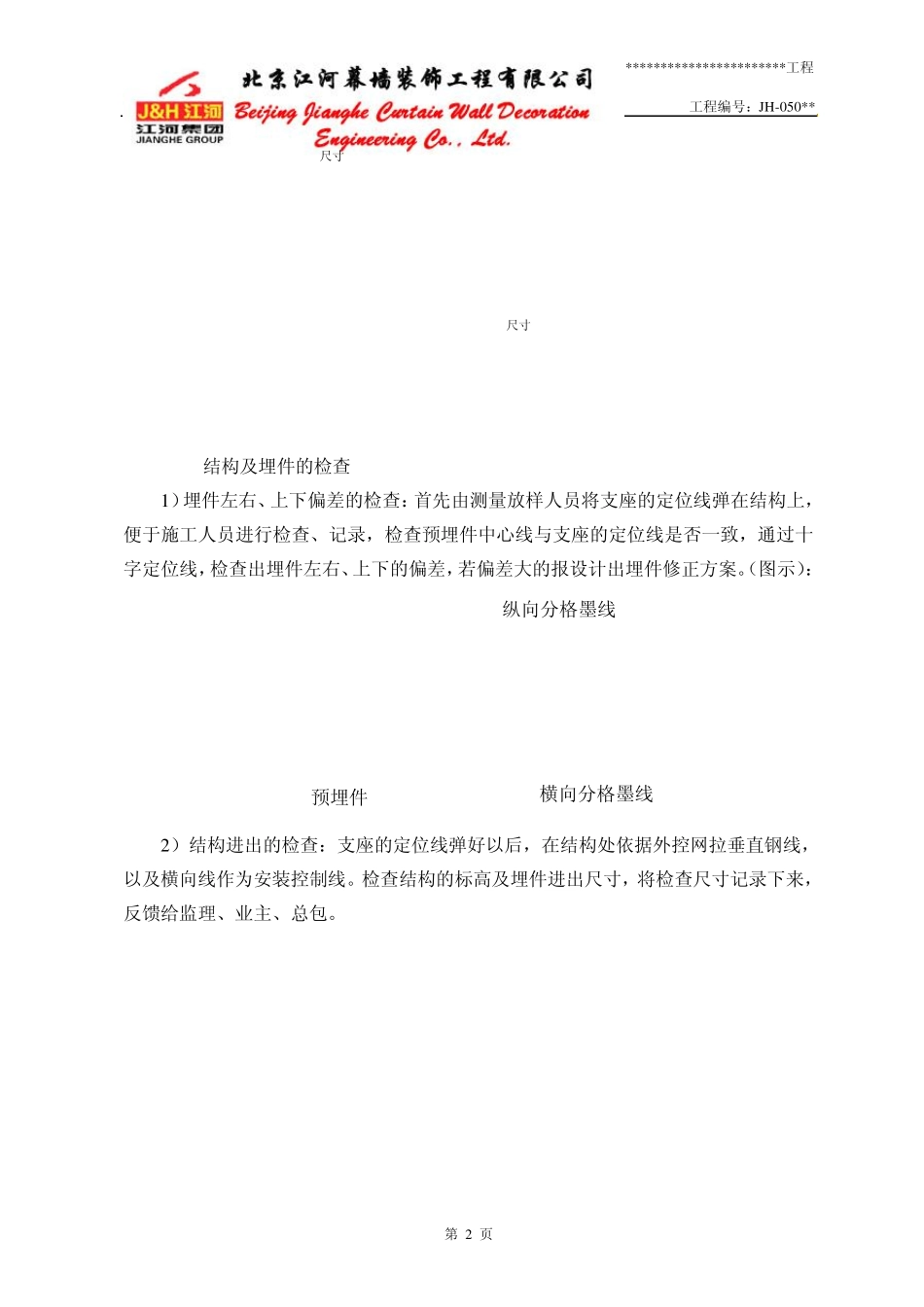

*********************************工程 工程编号：JH-050** 第 1 页 7.17 石材幕墙安装方法（不锈钢背栓式） 7.17.1施工流程 测量放线→连接件安装→钢立柱安装→层间防火层安装→防水及保温岩棉（或挤塑聚苯板）安装→角钢横梁安装→石材安装→打胶清洁（若为开缝体系，则不打胶）。 7.17.2背栓石材施工方法 7.17.2.1施工准备： 施工人员熟悉图纸，熟悉施工工艺，对施工班组进行技术交底和操作培训。对石材板材需开箱预检数量，规格及外观质量，逐块检查，不符合质量标准的立即按不合格品处理。按图纸上的石材编号预摆排列检查有无明显色差。 7.17.2.2安装注意事项： 1）背栓孔加工必须保证孔位与设计相符，孔距、孔深度、扩孔质量均符合设计要求。 2）背栓安装必须在操作台完成背栓安装，防止击穿孔位石材，控制套管。 3）扩大程度，检查抗震圈的安装质量，铝挂件与石材连接紧固，力矩检测符合要求。 4）板材安装控制其平整度、垂直度、分格尺寸、缝宽、高低差在允许误差范围内。 5）石材调整完后，上排挂钩处用自攻钉固定，其他位置可自由伸缩。 6）铝挂座安装时螺栓应紧贴上肢转折处，便于挂件自由拆除，与钢角码连接处加防腐垫片。 7.17.2.3测量放线 1）测量放线工依据总包单位提供的基准点线和水准点。再用全站仪在底楼放出外控制线，用激光垂直仪，将控制点引至标准层顶层进行定位。 2）依据外控制线以及水平标高点，定出幕墙安装控制线。为保证不受其它因素影响，垂直钢线每 5 层一个固定支点，水平钢线每 7 米一个固定支点。（填写测量放线记录表，报监理验收，验收后进入下道工序。） 3）将各洞口相对轴线标高尺寸全部量出来。图示（若整个石材立面无窗洞口，删除此图） *********************************工程 工程编号：JH-050** 第 2 页 尺寸尺寸 7.17.2.4结构及埋件的检查 1）埋件左右、上下偏差的检查：首先由测量放样人员将支座的定位线弹在结构上，便于施工人员进行检查、记录，检查预埋件中心线与支座的定位线是否一致，通过十字定位线，检查出埋件左右、上下的偏差，若偏差大的报设计出埋件修正方案。（图示）： 预埋件横向分格墨线纵向分格墨线 2）结构进出的检查：支座的定位线弹好以后，在结构处依据外控网拉垂直钢线，以及横向线作为安装控制线。检查结构的标高及埋件进出尺寸，将检查尺寸记录下来，反馈给监理、业主、总包。 *********************************工程 工程编号：JH-...
