74HC595与数码管

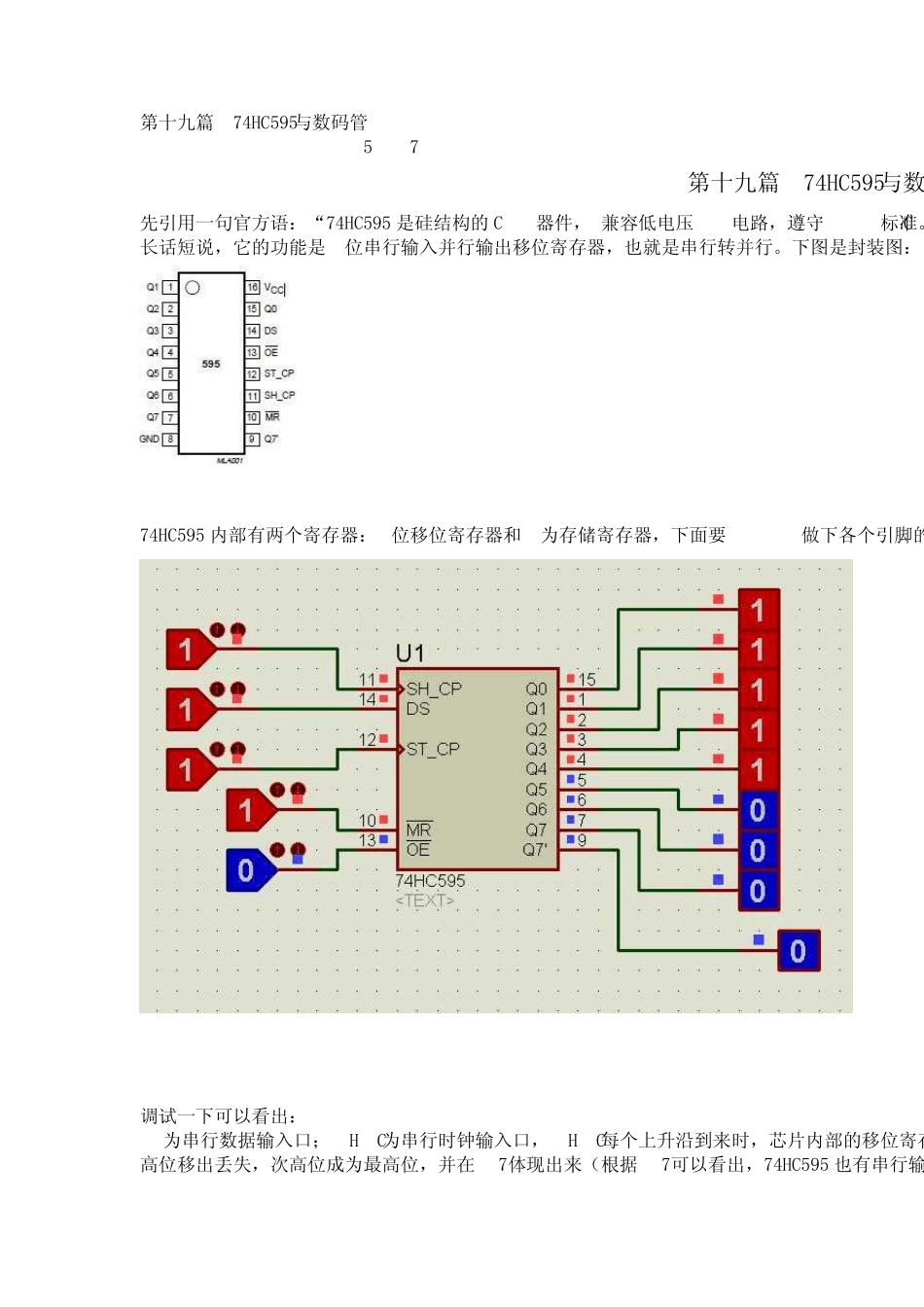

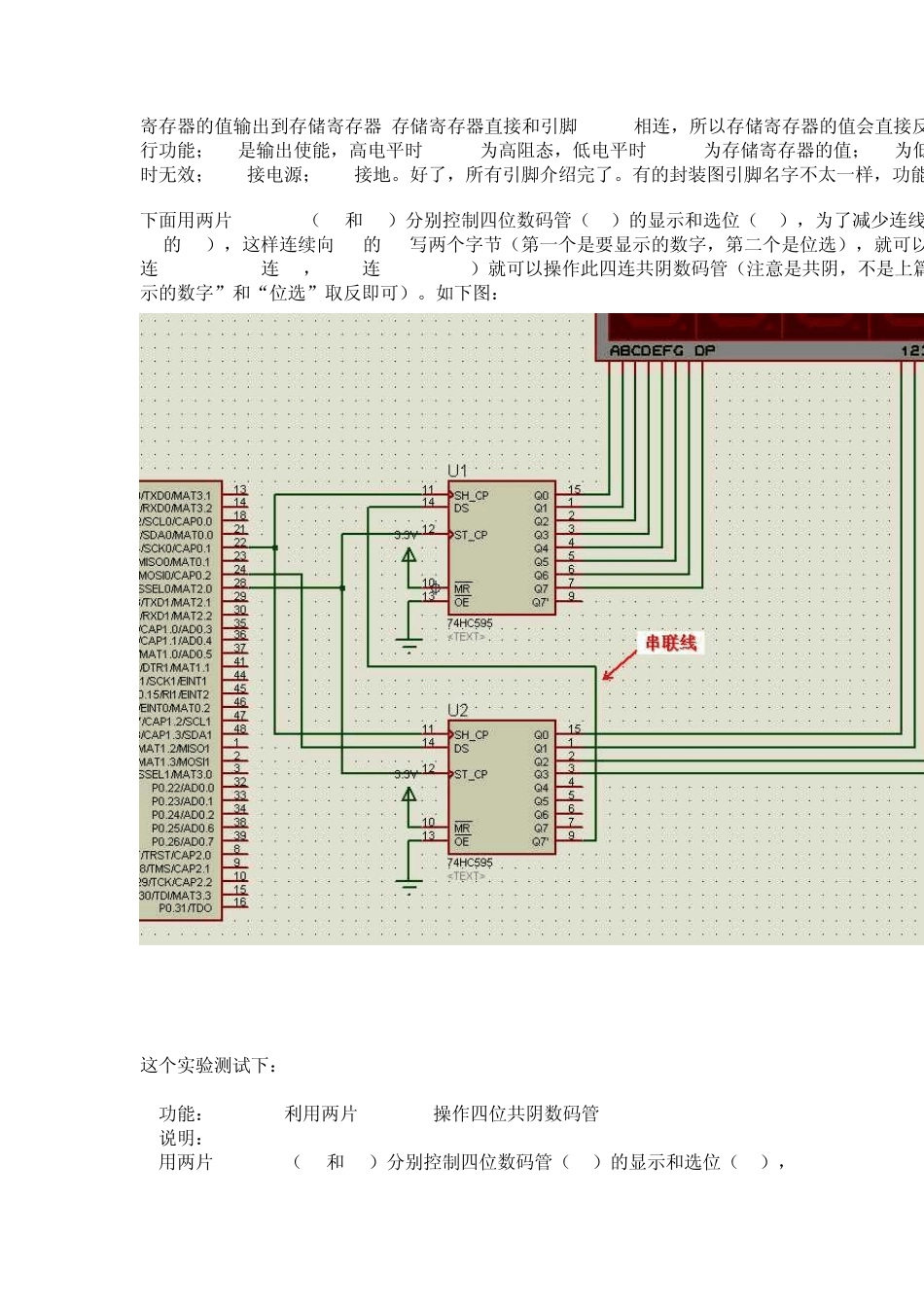

第十九篇 74HC595与数码管 2011-03-08 15:07 第十九篇 74HC595与数先引用一句官方语：“74HC595 是硅结构的 CMOS器件， 兼容低电压 TTL电路，遵守 JEDEC标准。长话短说，它的功能是 8位串行输入并行输出移位寄存器，也就是串行转并行。下图是封装图： 74HC595 内部有两个寄存器：8位移位寄存器和 8为存储寄存器，下面要 PROTEUS做下各个引脚的 调试一下可以看出： DS为串行数据输入口；SH_CP为串行时钟输入口，SH_CP每个上升沿到来时，芯片内部的移位寄存高位移出丢失，次高位成为最高位，并在 Q7'体现出来（根据 Q7'可以看出，74HC595 也有串行输寄存器的值输出到存储寄存器,存储寄存器直接和引脚Q0~Q7相连，所以存储寄存器的值会直接反行功能；OE是输出使能，高电平时Q0~Q7为高阻态，低电平时Q0~Q7为存储寄存器的值；MR为低时无效；VCC接电源；GND接地。好了，所有引脚介绍完了。有的封装图引脚名字不太一样，功能下面用两片74HC595（U1和U2）分别控制四位数码管（U1）的显示和选位（U2），为了减少连线U1的DS），这样连续向U2的DS写两个字节（第一个是要显示的数字，第二个是位选），就可以连SH_CP,P0.6连DS，P0.7连P0.7ST_CP）就可以操作此四连共阴数码管（注意是共阴，不是上篇示的数字”和“位选”取反即可）。如下图： 这个实验测试下： //***********************************************************************************//功能：LPC2103利用两片74HC595操作四位共阴数码管 //说明： //用两片74HC595（U1和U2）分别控制四位数码管（U1）的显示和选位（U2）， //为了减少连线，两片74HC595串联（U2的Q7'输出到U1的DS），这样连续向U2的DS写 //两个字节（第一个是要显示的数字，第二个是位选），就可以显示了。这样LPC2103 //用三个口（P0.4连SH_CP,P0.6连DS，P0.7连ST_CP）就可以操作此四连共阴数码管。 #include #define SH_CP 1<<4 //移位时钟 #define DS 1<<6 //数据 #define ST_CP 1<<7 //字节输出时钟 #define u8 unsigned char void display(u8 data,u8 n); void send(u8 byte); void delay(unsigned int i); //注意：这是共阳数码管的码表，但用在共阴数码管上，两者之间转换容易，把数据取反即可 u8 table[16] = {0xC0,0xF9,0xA4,0xB0,0x99,0x92,0x82,0xF8,0x80,0x90,0x88,0x83,0xC6,0xA1int main() { PINSEL0=0; //GPIO IODIR=SH_CP|DS|ST_CP;...
