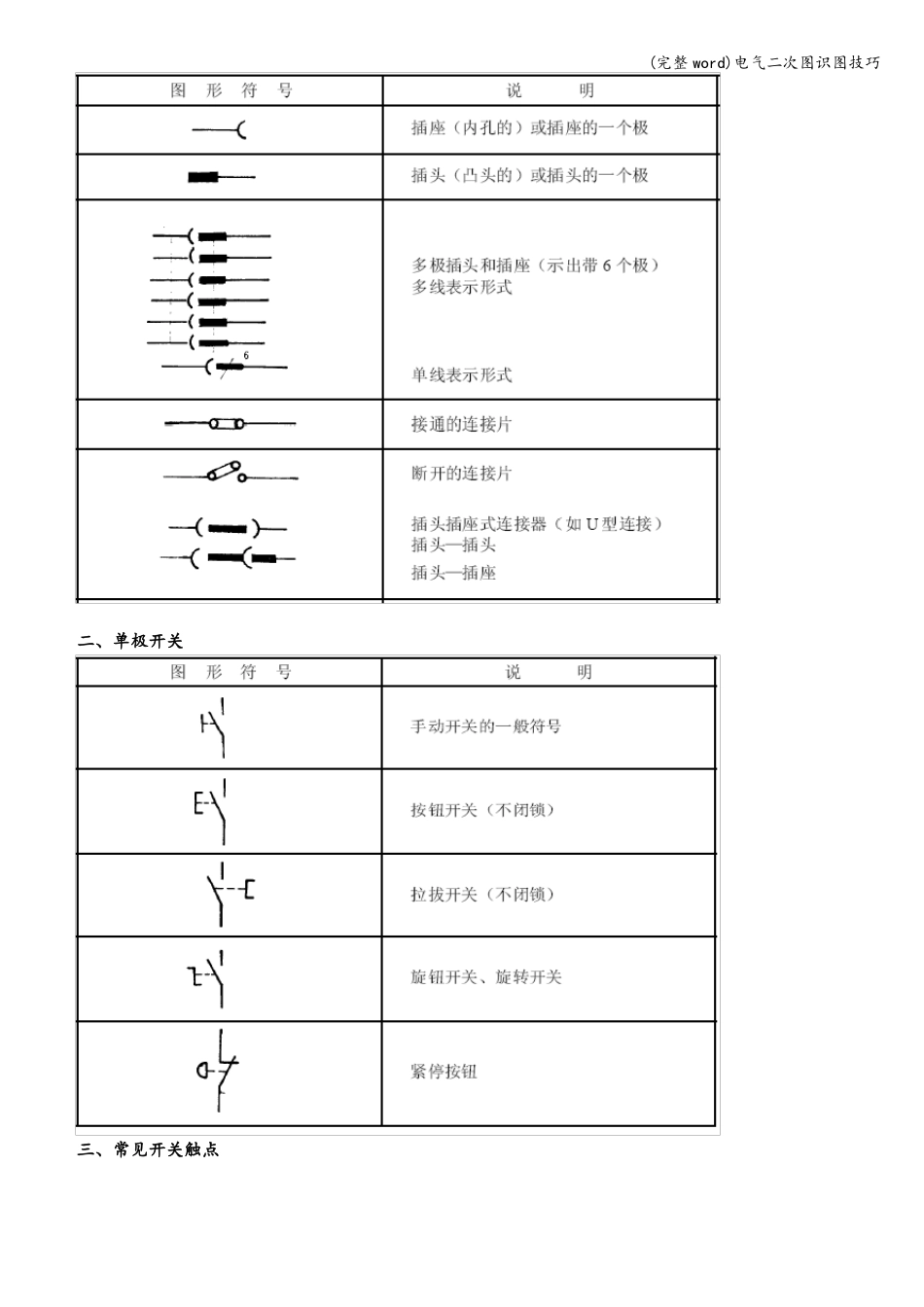

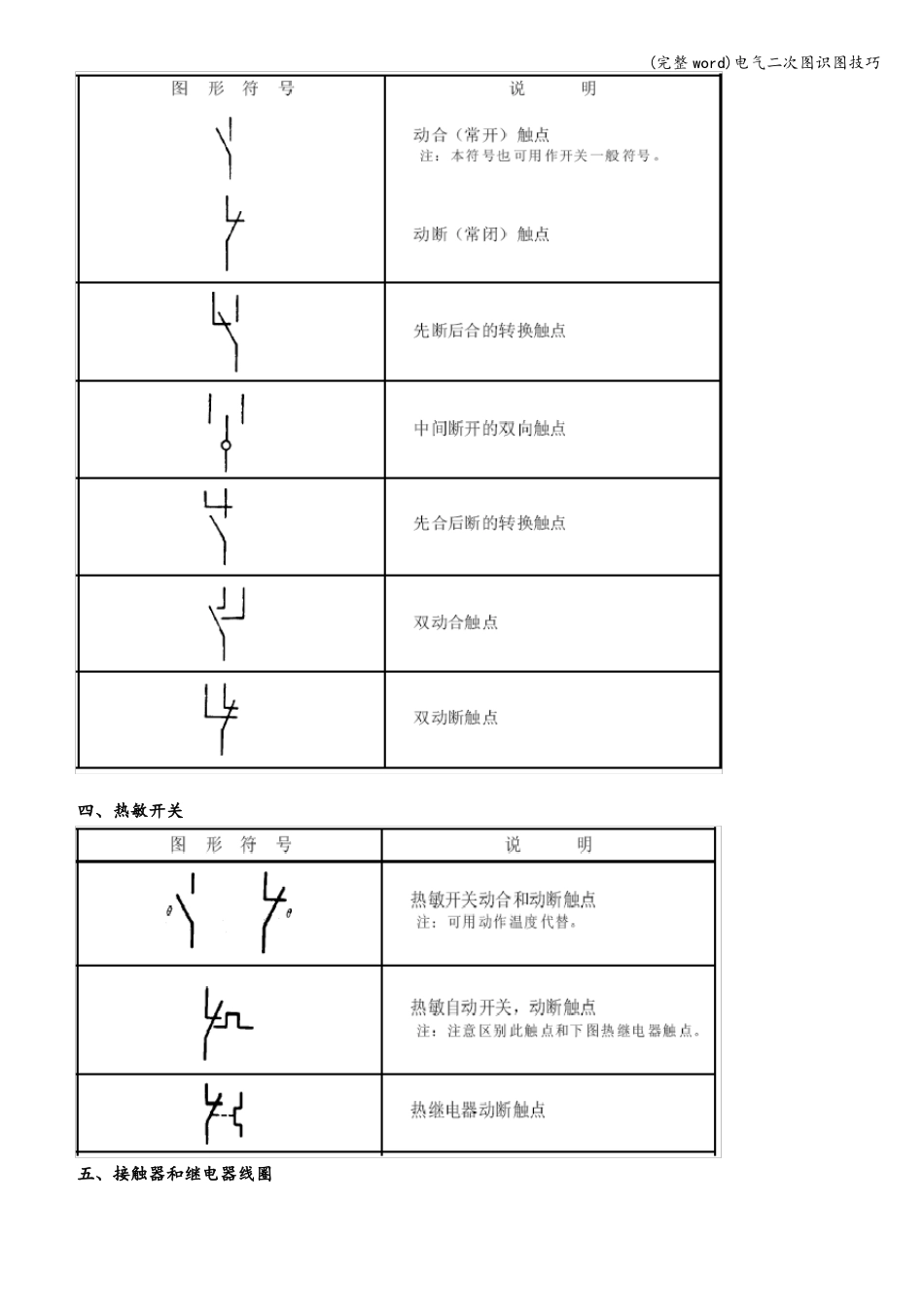

(完整 word)电气二次图识图技巧电气二次图识图技巧秦国强一、二次图说明图中所有的回路都没有被供电,所有电器的触点均表示在线圈没有通电或触点未受到机械外力作用、没有发生机械动作时的位置。对接触器和继电器来说，是在动铁心未被吸合时的位置，即主触点和辅助常开触点是断开的，辅助常闭触点是闭合的；对按钮来说，是在未按下时的位置，即常开触点是断开的，常闭触点是闭合的.对于阀门电动头来说，48VDC 控制回路中各限位开关的触点位置对应于阀门全关状态。二、电气设备符号在阅读电气原理图时,必须熟悉图中各器件的符号和作用。常用电气符号见附录一。电气设备代码见附录二。三、识图技巧看图方法：先交流，后直流；交流看电源，直流找线圈;抓住触点不放松，一个一个全查清。（参考《怎样看电气二次回路图》一书）我个人的理解是：直流回路是为了控制交流回路,先看交流回路可以明确整张电气图的主旨。而且通常来说交流回路比较简单，容易看懂。交流回路先看电源,再依接线找到设备。直流回路先看继电器线圈，找到线圈后，再找出与之相应的触点，根据触点的闭合或断开引起回路的变化情况进行分析 ,直至查清整个控制回路的动作过程。电气原理图都是“分块”的,即图中接线明显分为几个部分，包括交流主电路、110VDC 和 48VDC 控制部分、状态指示和报警辅助电路。拿到图纸后,先看最上边的提示部分（如下图 110V 直流控制）,就可快速、清楚地了解每组接线的作用。在 分析控制回路的逻辑时，很实用的一个办法是采用反向推理.即先明确回路的控制目标，然后去分析正常工作时的线圈及触点状态和故障出现后的动作逻辑 .从比较简单的接线入手,由易到难，由已经明确的来反推自己有疑问的部分。举个例子，380V 电动机控制二次接线图（如右图）中，继电器 K204 通常用于报警和状态指示的控制；K204 失电时故障灯(黄灯)亮，由此去判定与线圈 K204 串联的触点的状态就很简单了： K212 得电，即试验盒插入；热继电器 F4 动作;熔断器动作，S301 触点 1-2 断开；上述三种情况使线圈 K204 串联的常闭触点断开，K204 失电，触点 1—9 闭合，黄灯亮.6KV 电气系统的二次图纸很复杂，使用上述推理分析方法很有效.四、参考资料1、《怎样看电气二次回路图》2、GB 4728电气图用图形符号3、《电气学习资料》附录一：常用电气图形符号一、连接器件(完整 word)电气二次图识图技巧二、单极开关三、常见开关触点(完整 word)电气二次图识图技巧...
