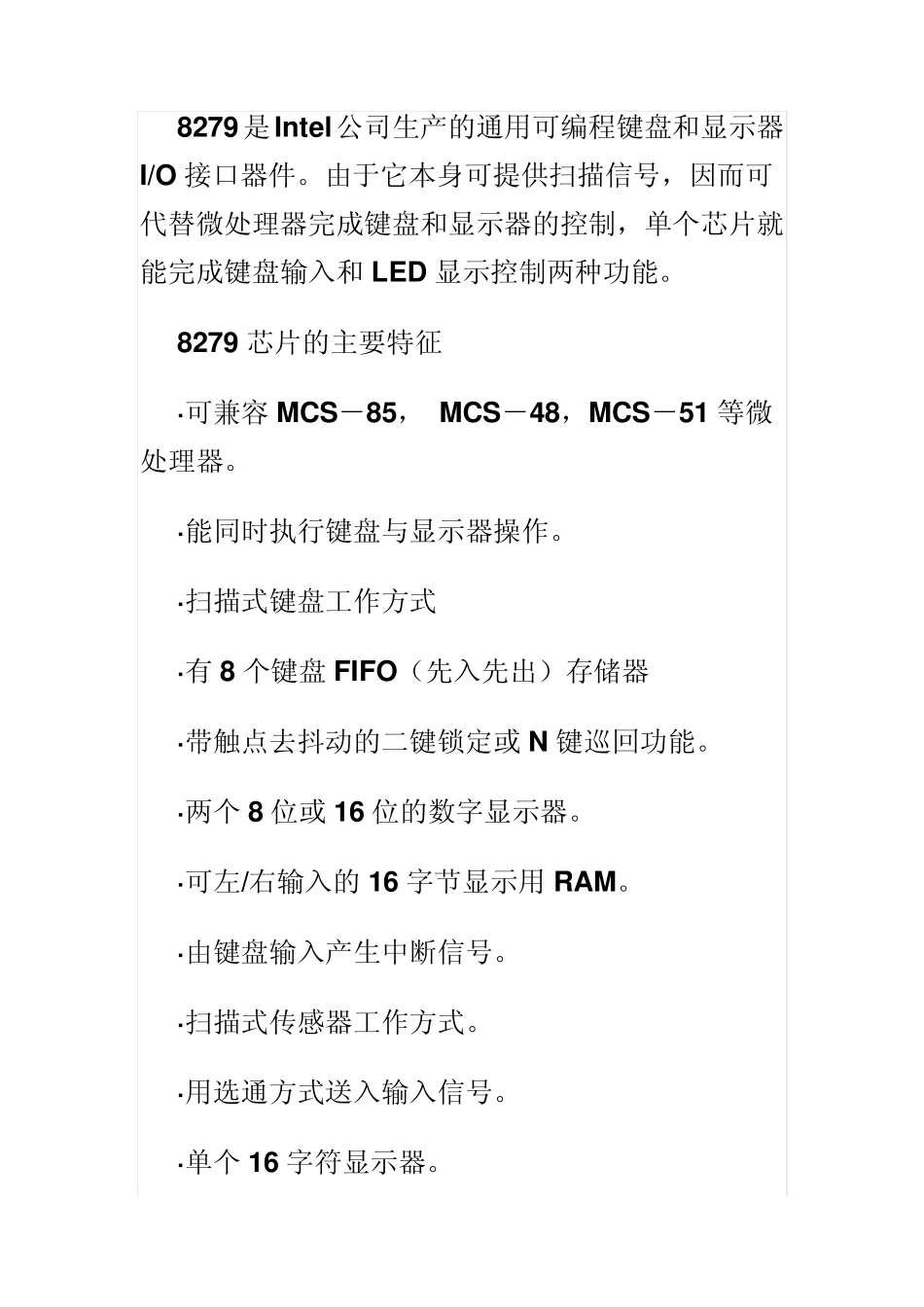

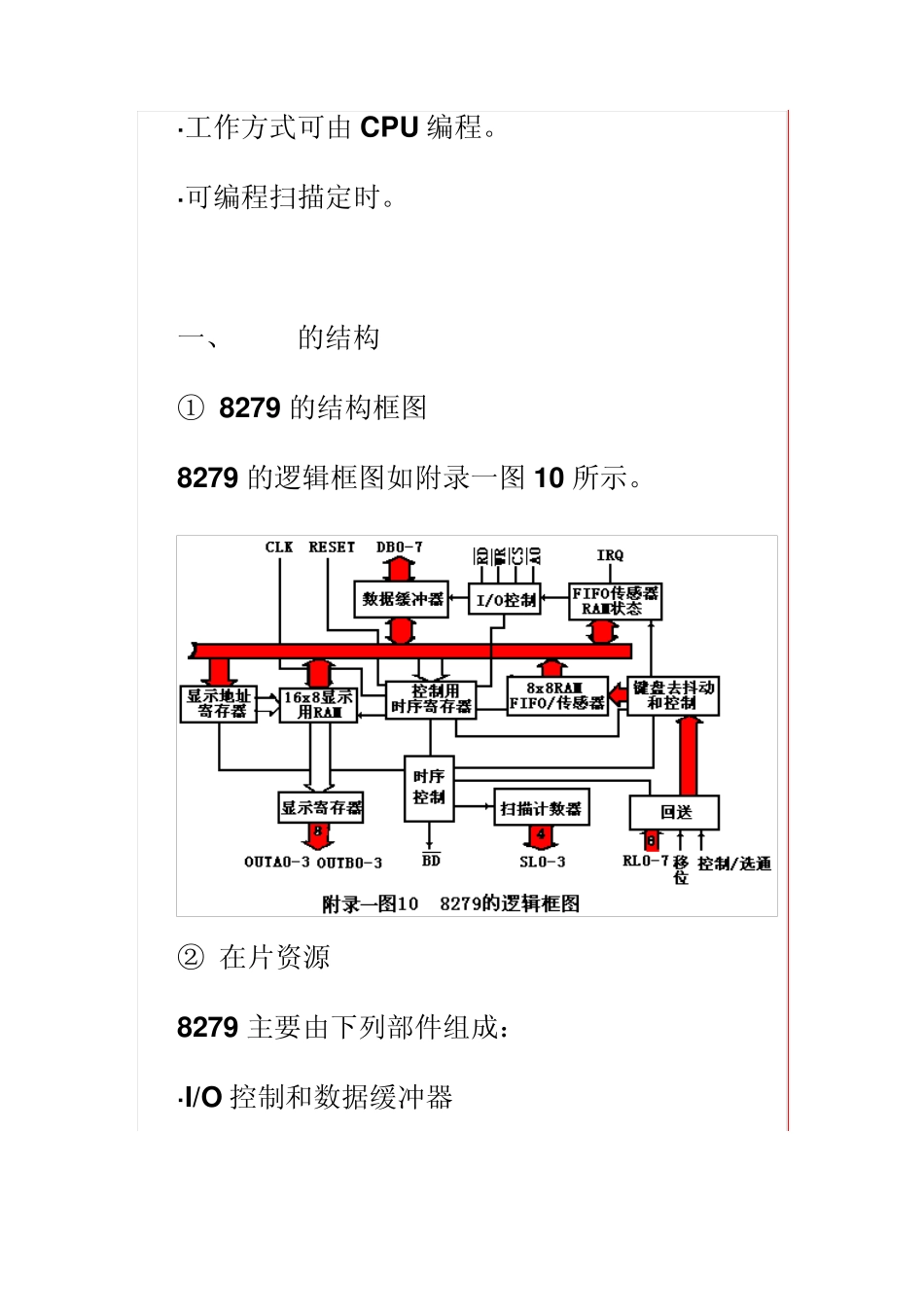

8279是Intel公司生产的通用可编程键盘和显示器I/O 接口器件。由于它本身可提供扫描信号，因而可代替微处理器完成键盘和显示器的控制，单个芯片就能完成键盘输入和LED 显示控制两种功能。 8279 芯片的主要特征 ·可兼容 MCS－85， MCS－48，MCS－51 等微处理器。 ·能同时执行键盘与显示器操作。 ·扫描式键盘工作方式 ·有 8 个键盘FIFO（先入先出）存储器 ·带触点去抖动的二键锁定或 N 键巡回功能。 ·两个 8 位或 16 位的数字显示器。 ·可左/右输入的16 字节显示用RAM。 ·由键盘输入产生中断信号。 ·扫描式传感器工作方式。 ·用选通方式送入输入信号。 ·单个 16 字符显示器。 ·工作方式可由CPU 编程。 ·可编程扫描定时。 一、8279的结构 ① 8279 的结构框图 8279 的逻辑框图如附录一图 10 所示。 ② 在片资源 8279 主要由下列部件组成： ·I/O 控制和数据缓冲器 双向的三态数据缓冲器将内部总线和外部总线 DB0-7 相连，用于传送CPU 和8279 之间的命令、数据和状态。 ·控制逻辑 控制与定时寄存器用以寄存键盘及显示器的工作方式，锁存操作命令；通过译码产生相应的控制信号，使 8279 的各个部件完成一定的控制功能。 定时控制含有一些计数器，其中有一个可编程的5位计数器，对外部输入时钟信号进行分频，产生 100 kHz 的内部定时信号。外部时钟输入信号周期不小于 500 us。 ·扫描计数器 扫描计数器有两种输出方式。一种为外部译码方式，计数器以二进制方式计数。4位计数状态从扫描线SL0～SL3输出，经外部译码器译码出 16位扫描线；另一种是扫描计数器的低二位译码后从 SL0～SL3输出。此时键盘矩阵为 4*8，显示字符为 4位。 ·键输入控制 这个部件完成对键盘的自动扫描，锁存RL0～RL7的键输入信息，搜索闭合键，去除键的抖动，并将键输入数据写入内部先进先出（FIFO）的RAM 存储器。 ·FIFO／传感器RAM 和显示 RAM 8279 具有8 个先进先出的键输入缓冲器；并提供16 个字节的显示数据缓冲器。CPU 将段数据写入显示缓冲器，8279 自动对显示器扫描，将其内部显示缓冲器中的数据在显示器上显示出来。 ③ 封装与引脚配置 8279 具有40 个引脚，采用双列直插式封装，引脚分布如附录一图 11 所示，其功能定义如下。 · DB0-7 是双向外部数据总线，用于传送8279 与CPU 之间的命令、数据和状态。可直接与MCS-51系列芯片连接。 ·CS 为选片信号。当 ...
