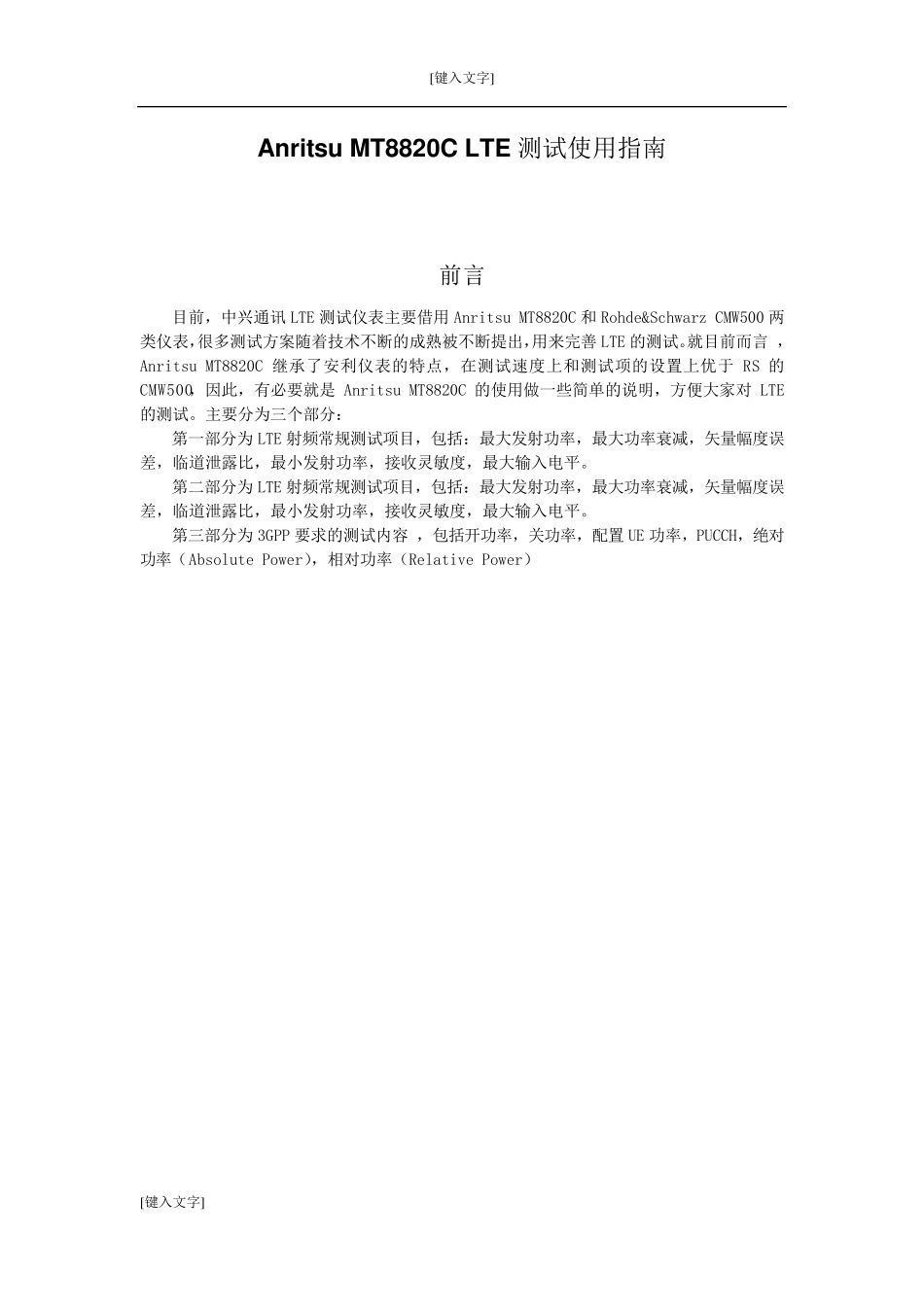

[键入文字] [键入文字] Anritsu MT8820C LTE 测试使用指南 前言 目前，中兴通讯LTE 测试仪表主要借用Anritsu MT8820C 和Rohde&Schwarz CMW500 两类仪表，很多测试方案随着技术不断的成熟被不断提出，用来完善LTE 的测试。就目前而言 ，Anritsu MT8820C 继承了安利仪表的特点，在测试速度上和测试项的设置上优于 RS 的CMW500，因此，有必要就是 Anritsu MT8820C 的使用做一些简单的说明，方便大家对 LTE的测试。主要分为三个部分： 第一部分为 LTE 射频常规测试项目，包括：最大发射功率，最大功率衰减，矢量幅度误差，临道泄露比，最小发射功率，接收灵敏度，最大输入电平。 第二部分为 LTE 射频常规测试项目，包括：最大发射功率，最大功率衰减，矢量幅度误差，临道泄露比，最小发射功率，接收灵敏度，最大输入电平。 第三部分为 3GPP 要求的测试内容 ，包括开功率，关功率，配置 UE 功率，PUCCH，绝对功率（Absolute Power），相对功率（Relative Power） [键入文字] [键入文字] 第一部分：安利仪表的初始化设置 1. 使用安利仪表std 按键进行制式的切换 2. 我们所说的信道（例如Band 7 2850）指的是下行信道，配置了相应的LTE 信道，安利仪表会自动匹配相应的频段。 3. scenario 对应的是类型，高通的芯片使用Type3 类型 4. 设置帧结构和信道带宽，以 AL621 为例，帧结构是FDD,信道带宽是10MHz [键入文字] [键入文字] 5. 设置小区功率，当测试最大接入能力时，Lev el 项的Ou tpu t 子项设置为25.7dBm,其中EPRE 的大小与Ou tpu t 的大小一一对应。 6. 设置线损（Ex ternal Loss）：安利仪表的线损和 RS 的仪表相同，配置项为正数。需要注意的是，线损值是固定的，也就是说，当切换频率时，线损需要重新设定。 [键入文字] [键入文字] 7. 设置测试信道类型： 信道类型主要有两种：PUCCH 和PUSCH，（目前测试仪表暂时不支持PUCCH）一般使用PUSCH 来传输数据，因此，测试最大发射功率等RF 指标时，当没有特殊说明时，一般指的是PUSCH。 8. 选择 UE Category 目前的等级设置为 3（默认值） 9. 配置UL RMC 上行 RB 数量，起始位置 ，调制方式。使用满 RB 的QPSK 方式比较容易起呼连接，以 AL621 Band7 为例子，设置为起始位置0，RB 数量 50，调制方式 QPSK。 10. 在不同的安利仪表版本中，对应的参数设置略有不同，在高版本的设置中，会加...
