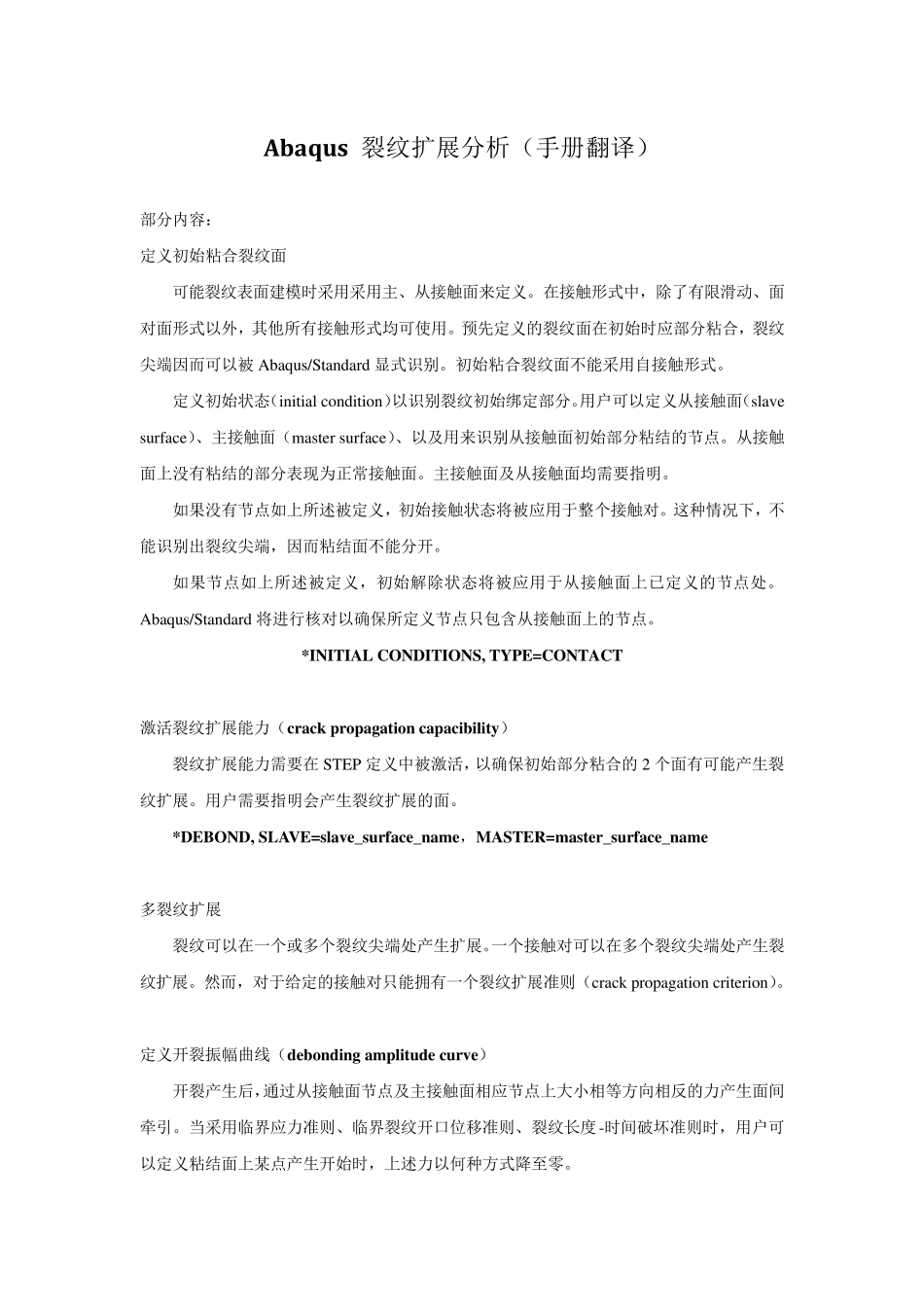

Abaqus 裂纹扩展分析（手册翻译） 部分内容： 定义初始粘合裂纹面 可能裂纹表面建模时采用采用主、从接触面来定义。在接触形式中，除了有限滑动、面对面形式以外，其他所有接触形式均可使用。预先定义的裂纹面在初始时应部分粘合，裂纹尖端因而可以被 Abaqu s/Standard 显式识别。初始粘合裂纹面不能采用自接触形式。 定义初始状态（initial condition）以识别裂纹初始绑定部分。用户可以定义从接触面（slav e su rface）、主接触面（master su rface）、以及用来识别从接触面初始部分粘结的节点。从接触面上没有粘结的部分表现为正常接触面。主接触面及从接触面均需要指明。 如果没有节点如上所述被定义，初始接触状态将被应用于整个接触对。这种情况下，不能识别出裂纹尖端，因而粘结面不能分开。 如果节点如上所述被定义，初始解除状态将被应用于从接触面上已定义的节点处。Abaqu s/Standard 将进行核对以确保所定义节点只包含从接触面上的节点。 *INITIAL CONDITIONS, TYPE=CONTACT 激活裂纹扩展能力（crack propagation capacibility） 裂纹扩展能力需要在 STEP 定义中被激活，以确保初始部分粘合的 2 个面有可能产生裂纹扩展。用户需要指明会产生裂纹扩展的面。 *DEBOND, SLAVE=slave_surface_name，MASTER=master_surface_name 多裂纹扩展 裂纹可以在一个或多个裂纹尖端处产生扩展。一个接触对可以在多个裂纹尖端处产生裂纹扩展。然而，对于给定的接触对只能拥有一个裂纹扩展准则（crack propagation criterion）。 定义开裂振幅曲线（debonding amplitude curve） 开裂产生后，通过从接触面节点及主接触面相应节点上大小相等方向相反的力产生面间牵引。当采用临界应力准则、临界裂纹开口位移准则、裂纹长度-时间破坏准则时，用户可以定义粘结面上某点产生开始时，上述力以何种方式降至零。 最佳振幅曲线的选择依赖于材料性质、具体加载情况、裂纹扩展准则。如果应力过快被消除，在裂纹尖端处应变的剧烈变化将会造成收敛困难。对于大变形问题，将会产生严重的网格畸形。对于采用率无关材料的问题，线性振幅曲线完全能够满足要求。对于采用率相关材料的问题，产生开裂时的应力应以较慢速度消耗，以避免收敛困难和网格畸形。在 50%的时间里降低开裂应力 25%可以避免这些问题。 指定破坏准则 临界应力准则（critical stress criterion） 临界应力准则适用于脆性材料（brittle material）的裂...
