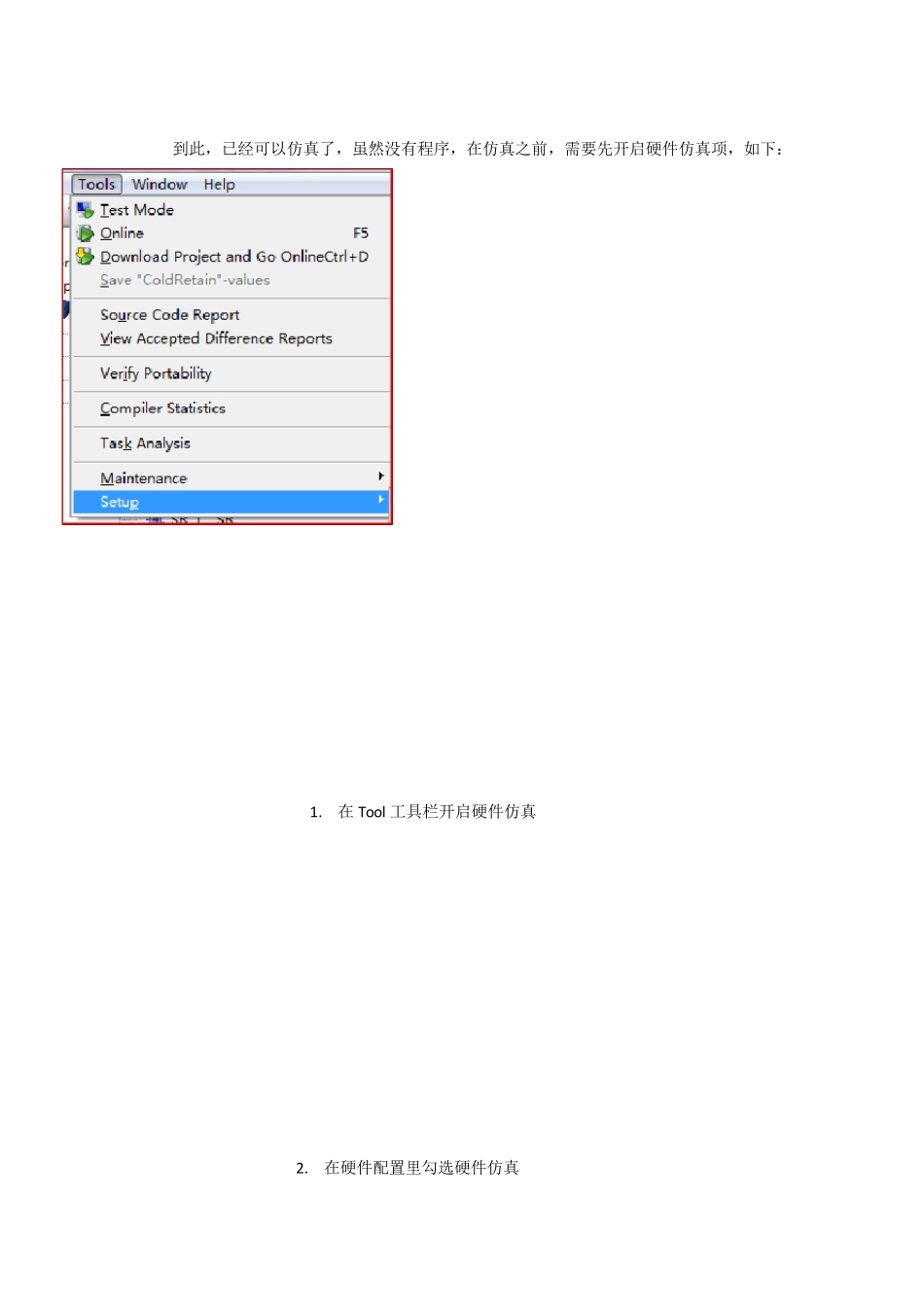

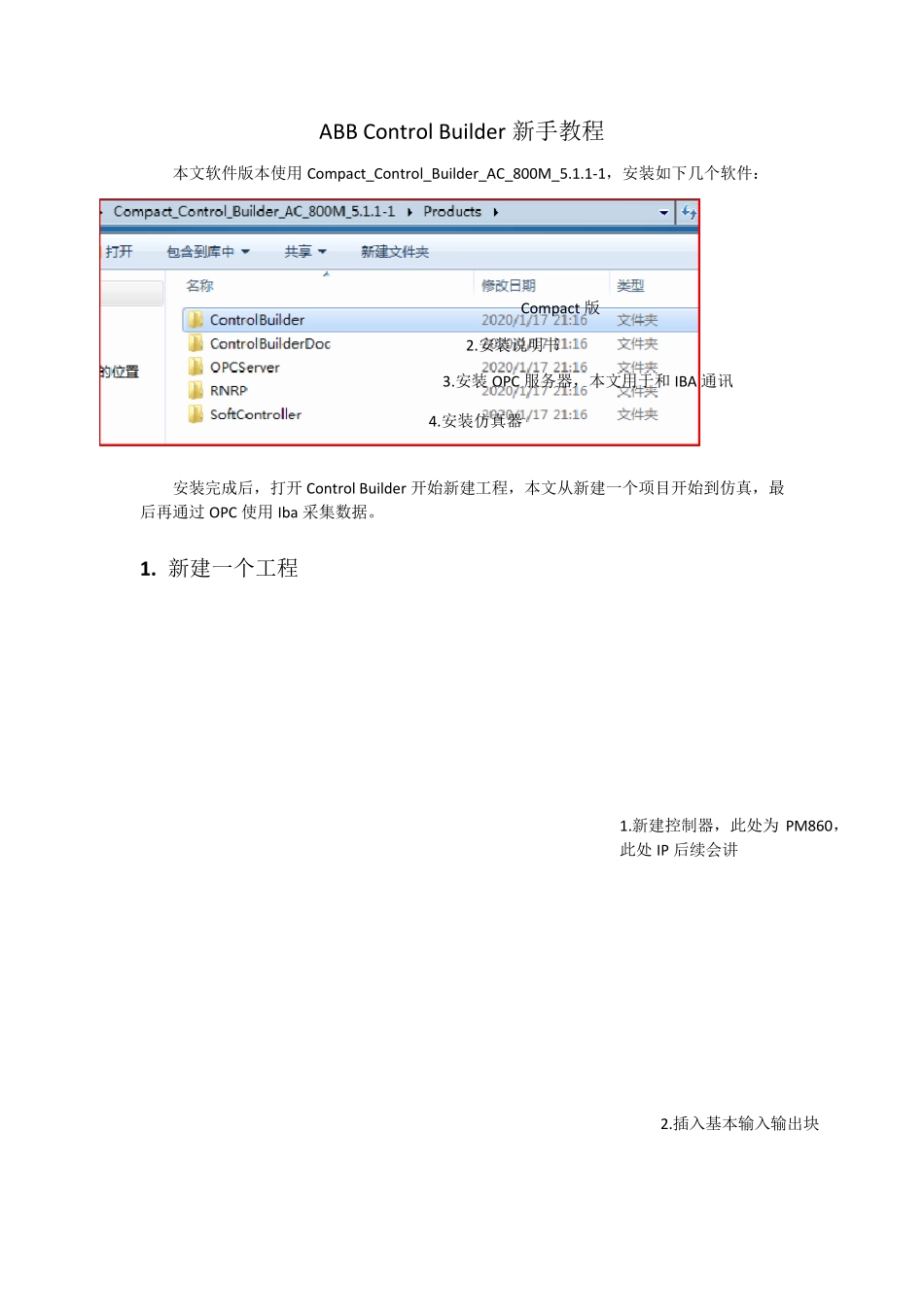

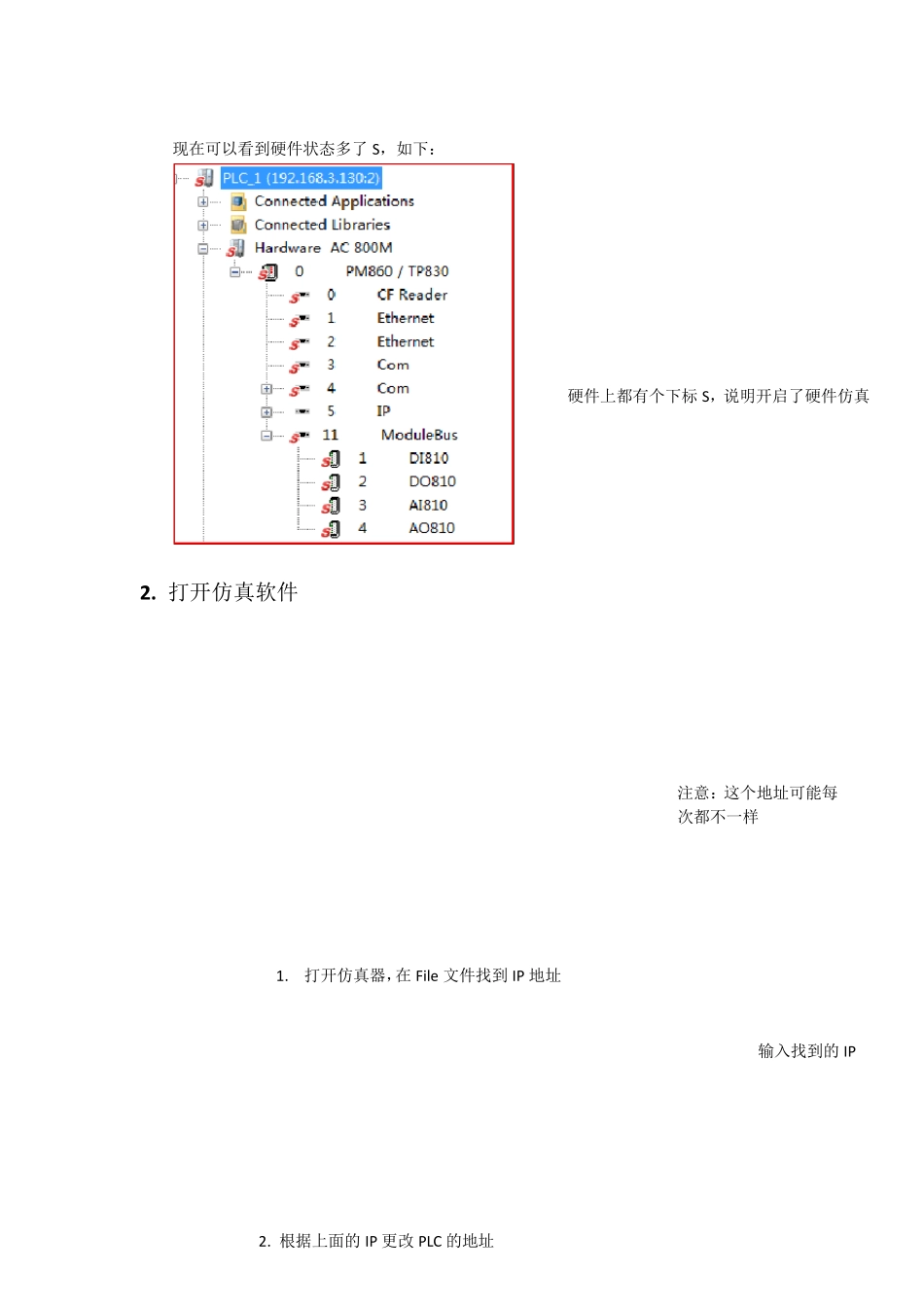

ABB Control Bu ilder 新手教程 本文软件版本使用Compact_Control_Bu ilder_AC_800M_5.1.1-1，安装如下几个软件： 安装完成后，打开Control Bu ilder 开始新建工程，本文从新建一个项目开始到仿真，最后再通过OPC 使用Iba 采集数据。 1 . 新建一个工程 1.安装Compact 版 2.安装说明书 3.安装OPC 服务器，本文用于和 IBA 通讯 4.安装仿真器 1.新建控制器，此处为 PM860，此处 IP 后续会讲 2.插入基本输入输出块 到此，已经可以仿真了，虽然没有程序，在仿真之前，需要先开启硬件仿真项，如下： 1. 在To o l 工具栏开启硬件仿真 2. 在硬件配置里勾选硬件仿真 现在可以看到硬件状态多了S，如下： 2 . 打开仿真软件 硬件上都有个下标S，说明开启了硬件仿真 1. 打开仿真器，在File 文件找到IP 地址 2. 根据上面的IP 更改PLC 的地址 输入找到的IP 注意：这个地址可能每次都不一样 3. 软件设计，本文以FBD， ST ，SFC 为例。 我们现在离线状态下新建一个库，然后我们的目的新建一个功能块类似西门子 PLC里面的 4-20m A 对于 0-16384。 图为在线状态 2. 下载至仿真器 1. 此为在线的 DI模块，我们可以在此强制点位 新建库，并建立一个功能块 功能块程序如下： 然后我们把库关联到我们建立的工程下，接着就可以调用了。 在 Program1 里面新建FBD，然后使用Scale 功能块： 在 Parameters 和 Variables 里面分别建立参数 ST 程序，简单计算下 连接我们建立的库 打开程序，在 Fu nction Blocks新增 Scale 功能块 下载程序后效果如下： 然后，我们可以把Inpu t 和Ou tpu t 分别连到硬件的AI 及AO。 各引脚定义及初始值 点此处，把AI810 的第一个点连接 Inpu t 变量 重新下载后如下： DI 和DO 连接与此相同，后续不再介绍，下面介绍顺控SFC。 输入输出连硬件 1.在硬件中强制 2.硬件输出 然后是编写顺控逻辑，此处不介绍，最终我们看到效果如下： 新建顺控流程图及部分说明 在Control Builder 中新建一个顺控后，它会默认有一些变量我们可以使用，如下： SequenceName.Reset:：bool 类型，顺控回到初始步 SequenceName.Hold:：bool 类型，顺控被锁定，但 Reset 不受影响 SequenceName.DisableActions:：bool 类型，当前步的所有动作不会执行 SequenceName.X:：bool 类型，当前步激活的时候为 1 另外时间变量如果需要使用首先要如...
