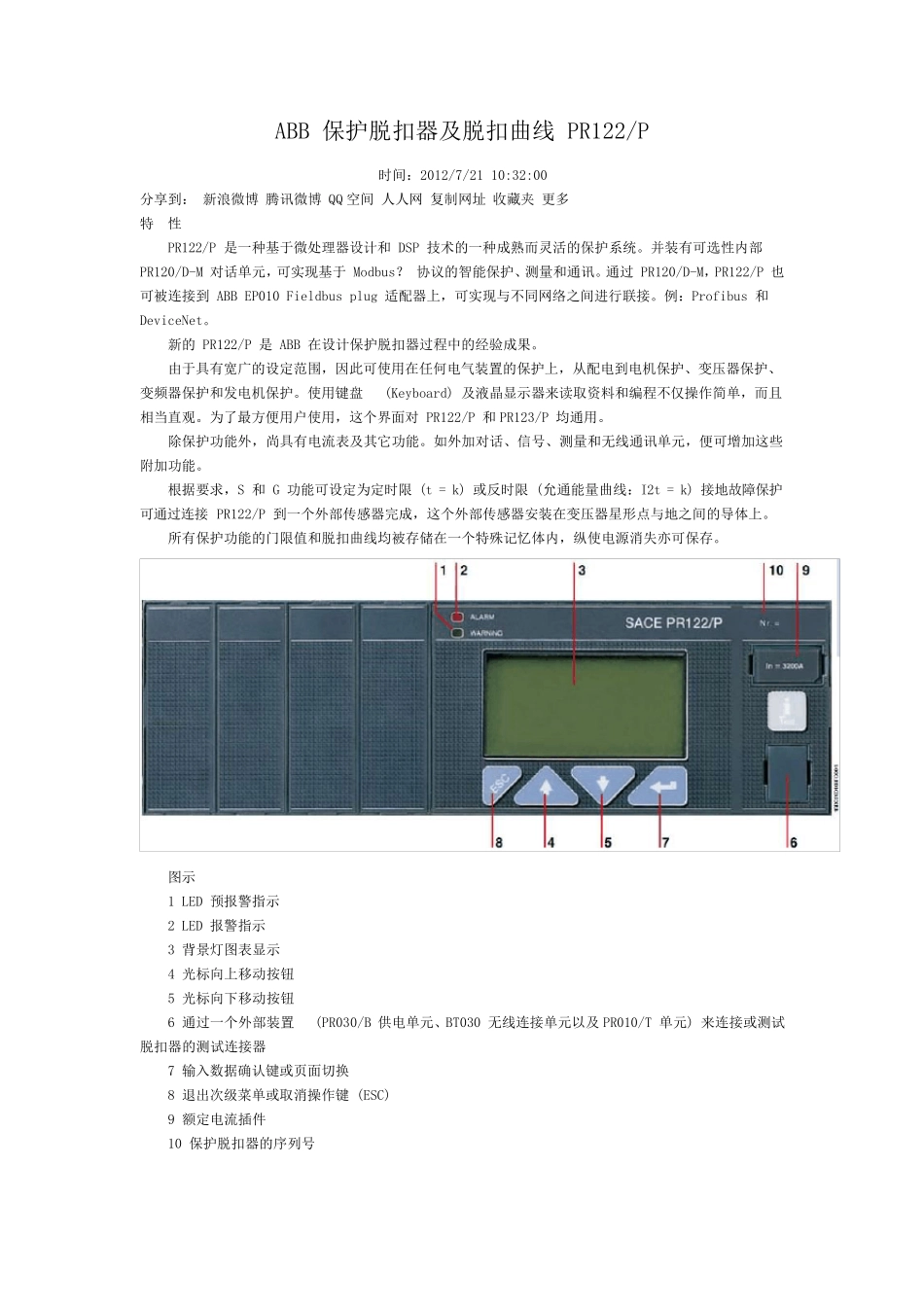

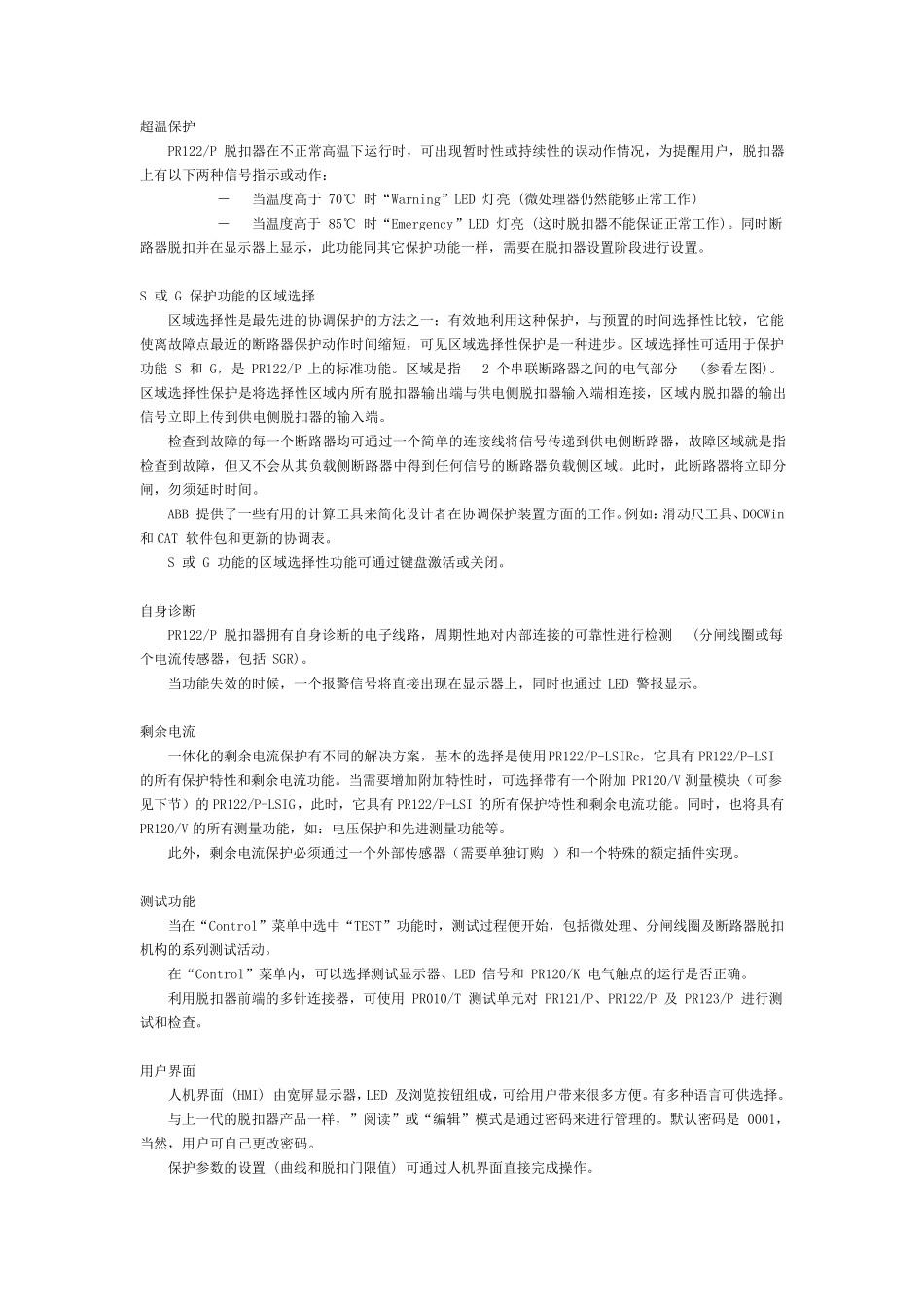

ABB 保护脱扣器及脱扣曲线 PR122/P 时间：2012/7/21 10:32:00 分享到： 新浪微博 腾讯微博 QQ 空间 人人网 复制网址 收藏夹 更多 特 性 PR122/P 是一种基于微处理器设计和 DSP 技术的一种成熟而灵活的保护系统。并装有可选性内部 PR120/D-M 对话单元，可实现基于 Modbus？ 协议的智能保护、测量和通讯。通过 PR120/D-M，PR122/P 也可被连接到 ABB EP010 Fieldbus plug 适配器上，可实现与不同网络之间进行联接。例：Profibus 和 DeviceNet。 新的 PR122/P 是 ABB 在设计保护脱扣器过程中的经验成果。 由于具有宽广的设定范围，因此可使用在任何电气装置的保护上，从配电到电机保护、变压器保护、变频器保护和发电机保护。使用键盘 (Keyboard) 及液晶显示器来读取资料和编程不仅操作简单，而且相当直观。为了最方便用户使用，这个界面对 PR122/P 和PR123/P 均通用。 除保护功能外，尚具有电流表及其 它 功能。如 外加 对话、信 号 、测量和无 线通讯单元，便可增 加 这些附 加 功能。 根 据 要 求 ，S 和 G 功能可设定为定时限 (t = k) 或 反 时限 (允 通能量曲线：I2t = k) 接地 故 障 保护可通过连接 PR122/P 到一个外部传 感 器完 成，这个外部传 感 器安 装在变压器星 形 点 与地 之间的导 体 上。 所 有保护功能的门 限 值 和脱扣曲线均被存 储 在一个特殊 记 忆 体 内，纵 使电源 消 失 亦 可保存 。 图 示 1 LED 预 报 警 指 示 2 LED 报 警 指 示 3 背 景 灯 图 表显示 4 光 标 向 上移 动 按 钮 5 光 标 向 下 移 动 按 钮 6 通过一个外部装置 (PR030/B 供 电单元、BT030 无 线连接单元以 及PR010/T 单元) 来连接或 测试脱扣器的测试 连接器 7 输 入 数 据 确 认 键或 页 面切 换 8 退 出 次 级 菜 单或 取消 操作键 (ESC) 9 额 定电流插 件 10 保护脱扣器的序 列 号 基 本 的 保 护 功 能 PR122/P 脱 扣 器 提 供 以 下 保 护 功 能 (根 据 脱 扣 器 的 类 型 )： 过 载 保 护 (L) 选 择 性 短 路 保 护 (S) 瞬 时 短 路 保 护 ( I ) 接 地 故 障 保 护 (G) 相 不 平 衡 保 护 (U) 超 温 自 我 保 护 (OT) L 和 S 的 热 记 功 能 S 和 G 的 区 域...
