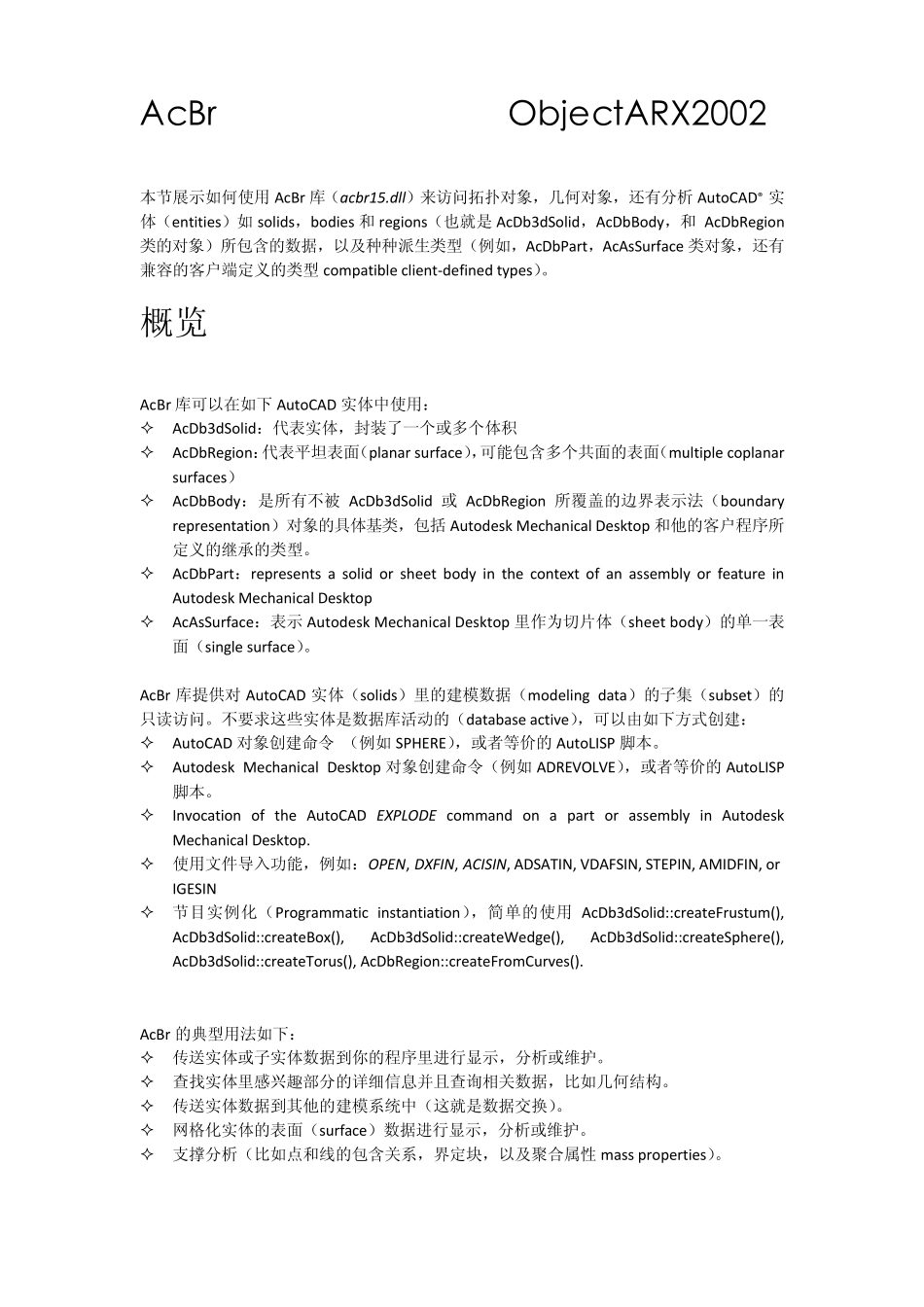

AcBr 库说明文档（基于 ObjectARX2002） 本节展示如何使用AcBr 库（acbr15.dll）来访问拓扑对象，几何对象，还有分析AutoCAD® 实体（entities）如solids，bodies 和regions（也就是AcDb3dSolid，AcDbBody，和 AcDbRegion类的对象）所包含的数据，以及种种派生类型（例如，AcDbPart，AcAsSurface 类对象，还有兼容的客户端定义的类型compatible client-defined types）。 概览 AcBr 库可以在如下 AutoCAD 实体中使用：  AcDb3dSolid：代表实体，封装了一个或多个体积  AcDbRegion：代表平坦表面（planar surface），可能包含多个共面的表面（multiple coplanar surfaces）  AcDbBody：是所有不被 AcDb3dSolid 或 AcDbRegion 所覆盖的边界表示法（boundary representation）对象的具体基类，包括 Autodesk Mechanical Desktop 和他的客户程序所定义的继承的类型。  AcDbPart：represents a solid or sheet body in the context of an assembly or feature in Autodesk Mechanical Desktop  AcAsSurface：表示Autodesk Mechanical Desktop 里作为切片体（sheet body）的单一表面（single surface）。 AcBr 库提供对AutoCAD 实体（solids）里的建模数据（modeling data）的子集（subset）的只读访问。不要求这些实体是数据库活动的（database active），可以由如下方式创建：  AutoCAD 对象创建命令 （例如SPHERE），或者等价的AutoLISP 脚本。  Autodesk Mechanical Desktop 对象创建命令（例如ADREVOLVE），或者等价的AutoLISP脚本。  Invocation of the AutoCAD EXPLODE command on a part or assembly in Autodesk Mechanical Desktop.  使用文件导入功能，例如：OPEN, DXFIN, ACISIN, ADSATIN, VDAFSIN, STEPIN, AMIDFIN, or IGESIN  节目实例化（Programmatic instantiation），简单的使用AcDb3dSolid::createFrustum(), AcDb3dSolid::createBox(), AcDb3dSolid::createWedge(), AcDb3dSolid::createSphere(), AcDb3dSolid::createTorus(), AcDbRegion::createFromCurves(). AcBr 的典型用法如下：  传送实体或子实体数据到你的程序里进行显示，分析或维护。  查找实体里感兴趣部分的详细信息并且查询相关数据，比如几何结构。  传送实体数据到其他的建模系统中（这就是数据交换）。  网...
