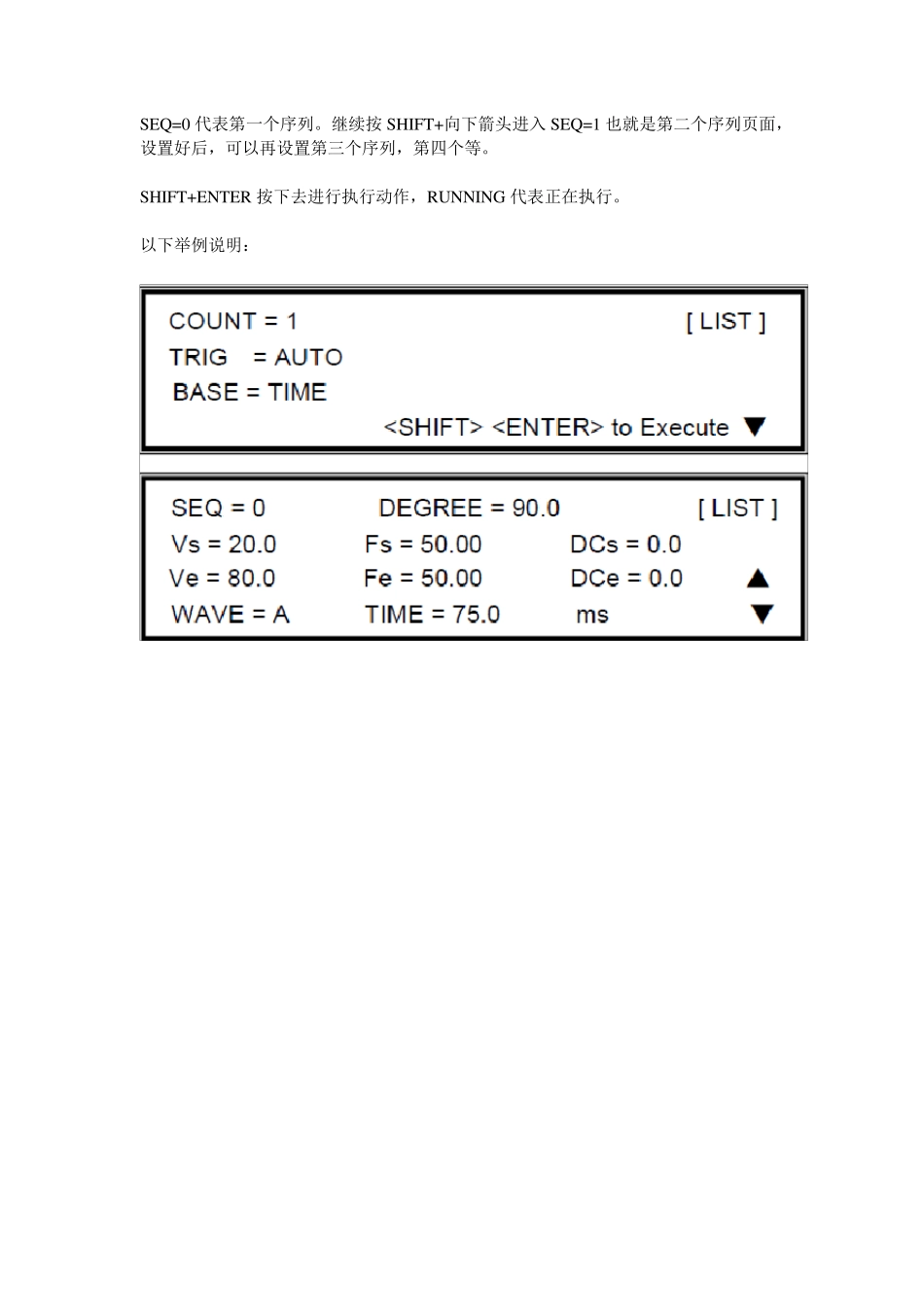

AC SOURCE（Chroma 61502）测试用例 说明：为了使部门同事尽快学会使用新购设备，并服务于工作中，特编写基本操作方法。 常用测试项目如下表： AC SOURCE 功能 电源测试应用项目 说明 LIST 老化，高低压变化冲击测试，交流电压波形变化测试 可以设置输入电压开关测试 PULSE 输入电压上冲下冲测试，掉电测试 模拟用户网压变化 STEP 安全测试，炸机测试 可以找出电源炸机的输入确定电压 基本功能 输入浪涌，电压和频率设置 一．设备图片： 二．参数设置： 基本电压/频率设置，开机启动后直接 MAIN PAGE 里面设置，也可以转动旋钮增加或减小电压/电流值，设置完成后要按 OUT/QUIT，红色指示灯亮，电压才能输出，否则开关没有接通输出插座板，指示灯未点亮。 其它功能设置：按PAGE/EXIT 按键进入CHOICE PAGE，1-4 项是设备自身参数设置，可以详细阅读使用手册。 1 . 现以第5 项LIST（LIST 模式是序列SEQ 模式的组合）为例说明操作方法。 进入LIST 后显示： COUNT：次数，指用户需要测试的次数或者多少个周期，设为“0”指无限次；TRIG：触发，分为自动和手动；BASE：序列长度的单位，可以用时间或者周期。 SHIFT+ENTER 按下去进行执行动作。 Vs：起始电压；Ve：最终电压；其它F/DC 类似，DC 是直流叠加电压，设为“0”代表只输出交流电压。 WAVE：波形；TIME：从起始到最终的变化所持续的时间。 SEQ=0 代表第一个序列。继续按 SHIFT+向下箭头进入 SEQ=1 也就是第二个序列页面，设置好后，可以再设置第三个序列，第四个等。 SHIFT+ENTER 按下去进行执行动作，RUNNING 代表正在执行。 以下举例说明： 2. PU LSE 模式 操作界面： 开机进入基本界面设置输出电压，频率，再进入PULSE 设置跳变后的电压Vac，频率，和在Vac电压下的持续时间，PERIOD 代表一个周期内的时间，DUTY 是设置电压跳变后的时间所占一个周期PERIOD 的比例，通常设置DUTY=25%-50%，PERIOD 设置示波器屏幕时间轴的长度，便于观察。 以下操作同前所述： 实例说明： 3. STEP 模式 类似前述基本设置： 设置实例： 有三个STEP，每个变化有3 次被执行；DWELL，每个步阶时间；Vac, Vdc, F: 为每个步阶的初始值；dV, dF, dDC：每个步阶的相差数值。 输出波形如下：
