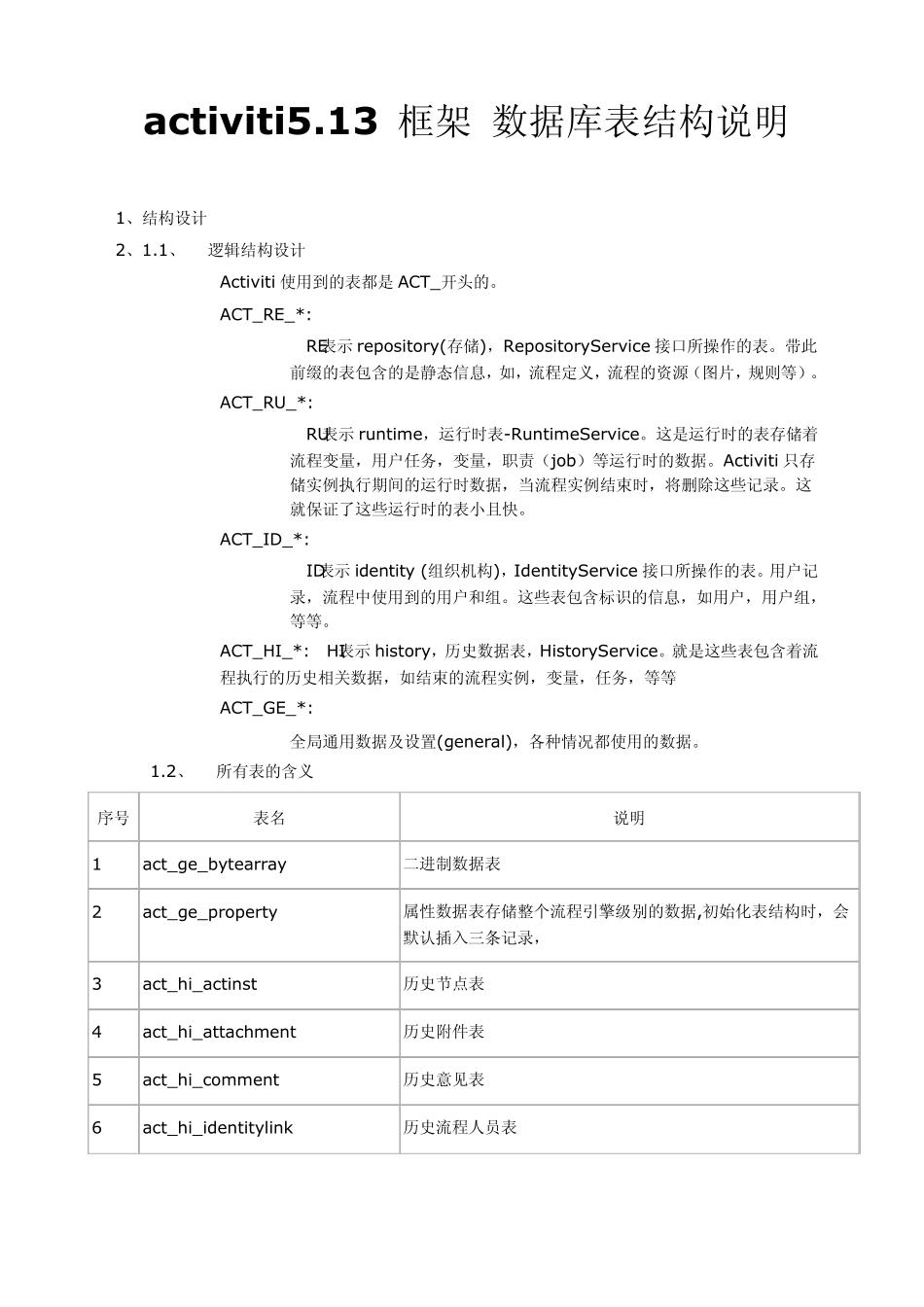

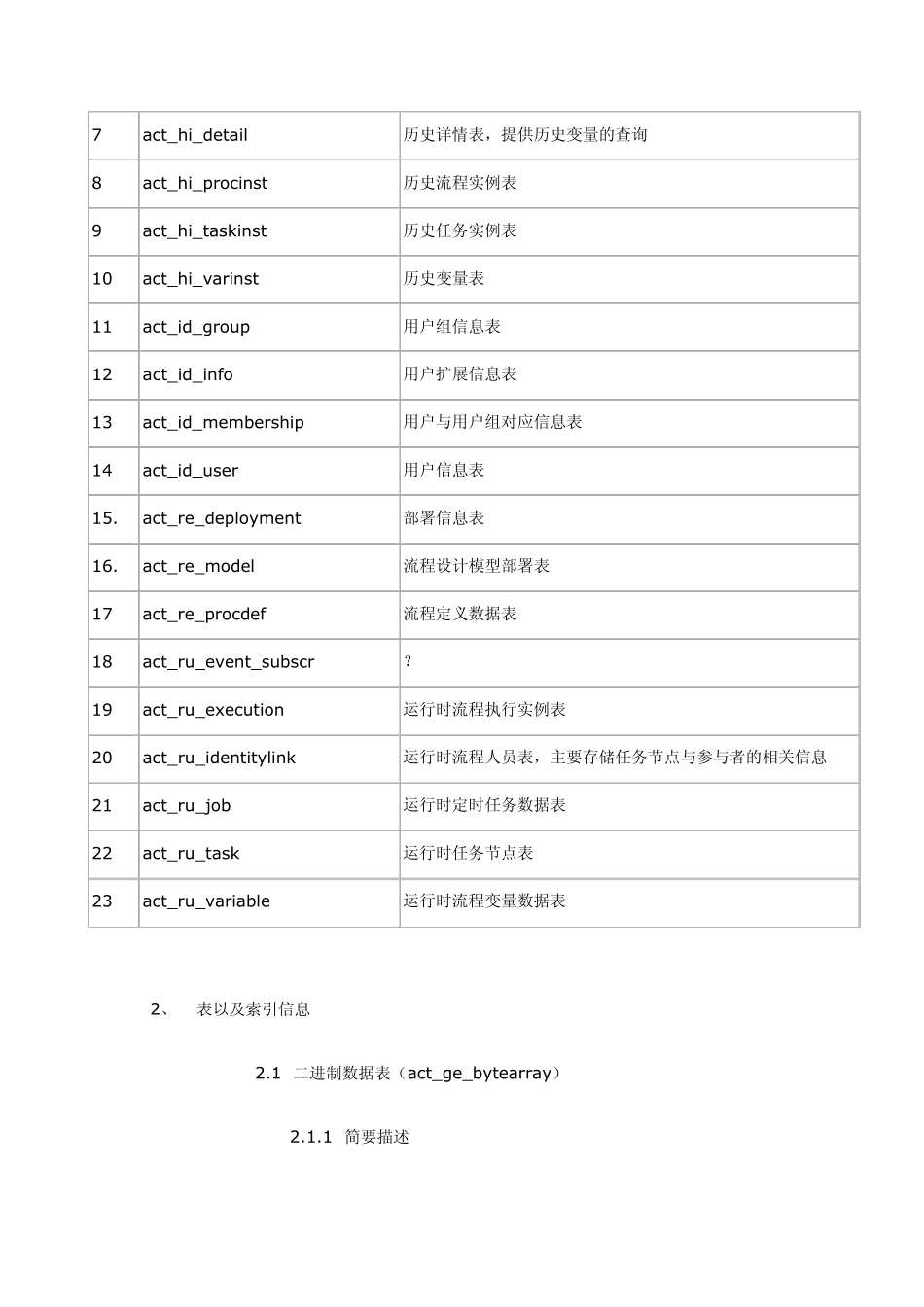

activ iti5.13 框架 数据库表结构说明 1、结构设计 2、1.1、 逻辑结构设计 Activiti 使用到的表都是 ACT_开头的。 ACT_RE_*: ’RE’表示 repository(存储)，RepositoryService 接口所操作的表。带此前缀的表包含的是静态信息，如，流程定义，流程的资源（图片，规则等）。 ACT_RU_*: ‘RU’表示 runtime，运行时表-RuntimeService。这是运行时的表存储着流程变量，用户任务，变量，职责（job）等运行时的数据。Activiti 只存储实例执行期间的运行时数据，当流程实例结束时，将删除这些记录。这就保证了这些运行时的表小且快。 ACT_ID_*: ’ID’表示 identity (组织机构)，IdentityService 接口所操作的表。用户记录，流程中使用到的用户和组。这些表包含标识的信息，如用户，用户组，等等。 ACT_HI_*:’HI’表示 history，历史数据表，HistoryService。就是这些表包含着流程执行的历史相关数据，如结束的流程实例，变量，任务，等等 ACT_GE_*: 全局通用数据及设置(general)，各种情况都使用的数据。 1.2、 所有表的含义 序号 表名 说明 1 act_ge_bytearray 二进制数据表 2 act_ge_property 属性数据表存储整个流程引擎级别的数据,初始化表结构时，会默认插入三条记录， 3 act_hi_actinst 历史节点表 4 act_hi_attachment 历史附件表 5 act_hi_comment 历史意见表 6 act_hi_identitylink 历史流程人员表 7 act_hi_detail 历史详情表，提供历史变量的查询 8 act_hi_procinst 历史流程实例表 9 act_hi_taskinst 历史任务实例表 10 act_hi_varinst 历史变量表 11 act_id_group 用户组信息表 12 act_id_info 用户扩展信息表 13 act_id_membership 用户与用户组对应信息表 14 act_id_user 用户信息表 15. act_re_deployment 部署信息表 16. act_re_model 流程设计模型部署表 17 act_re_procdef 流程定义数据表 18 act_ru_event_subscr ？ 19 act_ru_execution 运行时流程执行实例表 20 act_ru_identitylink 运行时流程人员表，主要存储任务节点与参与者的相关信息 21 act_ru_job 运行时定时任务数据表 22 act_ru_task 运行时任务节点表 23 act_ru_variable 运行时流程变量数据表 2、 表以及索引信息 2.1 二进制数据表（act_ge_bytearray） 2.1.1 简要描述 保存流程定义图片和xml、Serializable(序列化)的变量,即保存所有二进制数据，特别注...
