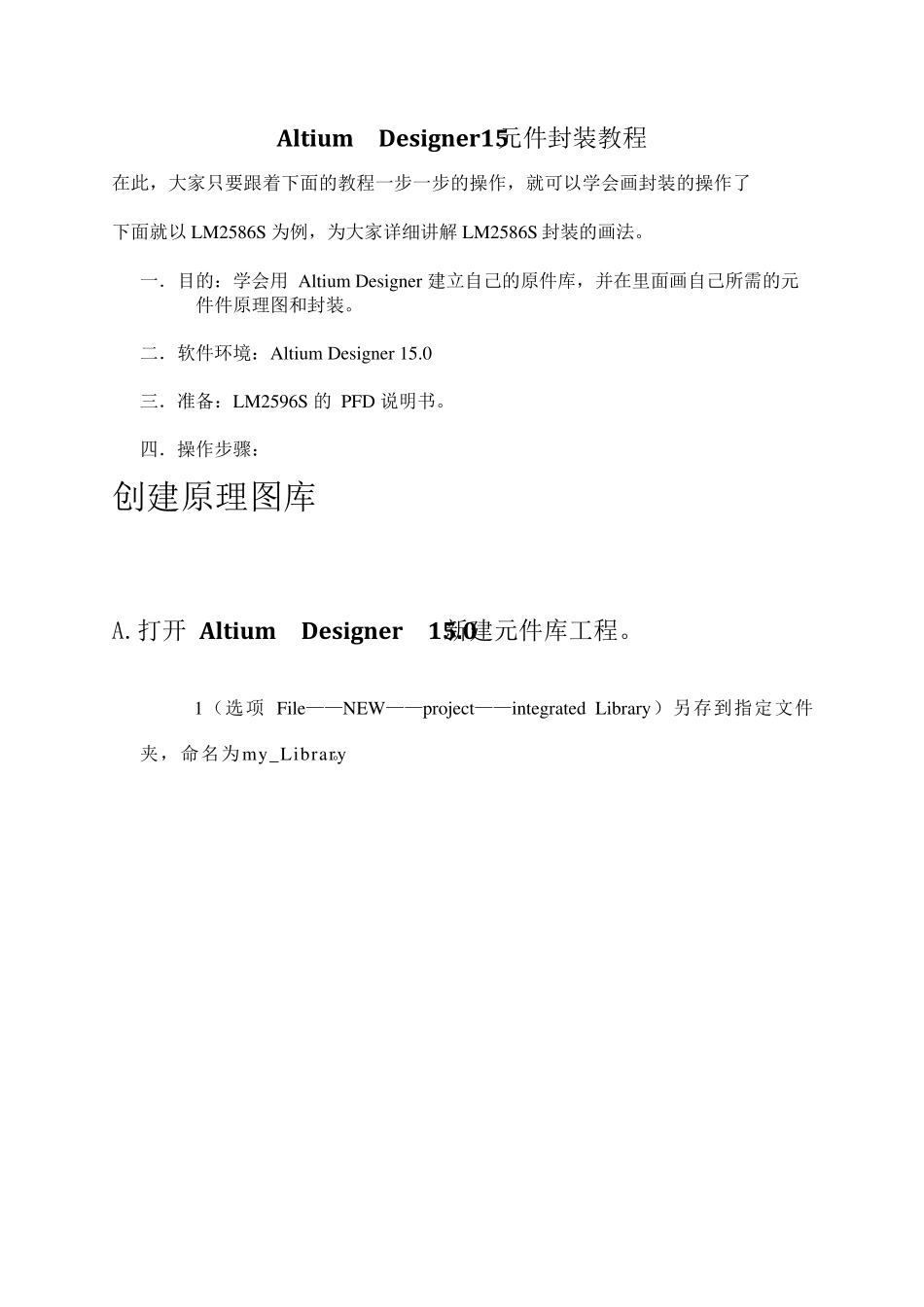

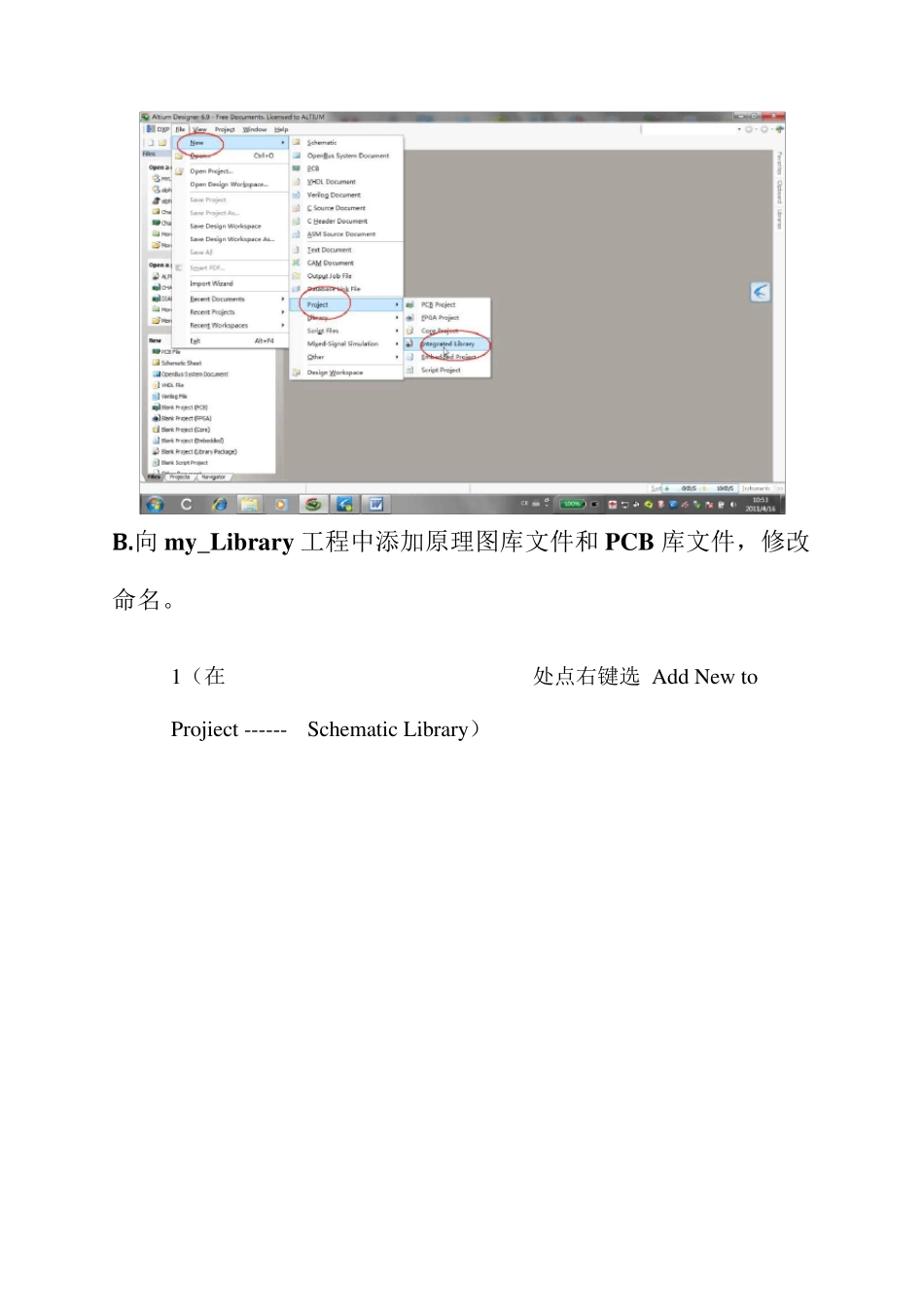

Altiu m Designer15元件封装教程 在此，大家只要跟着下面的教程一步一步的操作，就可以学会画封装的操作了 下面就以LM2586S 为例，为大家详细讲解LM2586S 封装的画法。 一．目的：学会用 Altiu m Designer 建立自己的原件库，并在里面画自己所需的元件件原理图和封装。 二．软件环境：Altiu m Designer 15.0 三．准备：LM2596S 的 PFD 说明书。 四．操作步骤： 创建原理图库 A.打开 Altiu m Designer 15.0 新建元件库工程。 1（选项 File——NEW——project——integrated Library ）另存到指定文件夹，命名为 my _Library。 B .向 my_Library 工程中添加原理图库文件和 PCB 库文件，修改命名。 1（在 处点右键选 Add New to Projiect ------ Schematic Library） Project -----PCB Library ,创建后修改另存命名。） 3（创建后的结果，记得保存） 2 （在 处右键 Add New C.在 alp ha.Schlib 原理图库文件中画 LM2596S 原理图 1 点击左下方 SCH Library 2 为添加一个元件原理图模型，命名为 LM2596S 保存 3 双击 LM2596S 4 修改Defau lt Designater 为 LM2596S,修改 Comment 为 3.3v ,点OK 5 查看 LM2596S 说明书了解 LM2596S 基本资料 基本描述：长 400mil，宽 180mil，管脚数 5，管脚直径 35mil，管 脚间距 67mil。1mm=39.370079mil, 100 mil=2.54mm 1--- Vin 2--- Vou t 3--- GND 4--- FB 5--- ON/OFF 6 画 LM2596s 外框 点 Place----Rectangle 7．画管脚并修改管脚名与说明书上对应 修改后，画其他管脚。 保存 手动创建pcb 封装库 A. 在 alp ha.Pcblib PCB 库文件中画 LM2596S 的 PCB 图（注意PCB 的大小要与说明说描述的一致） 1 单击 Project-----双击选中 alpha.Pcblib-----单击 PCB Library 2.为元件 PCB 图命名，填上描述信息 双击 PCBCOMPONENT_1-----修改 NAME 和 Description----Ok 3 画 PCB 外框，长 400mil 宽 180 mil 保存 B. 将原理图和PCB 连接起来 1.进入 2 添加 Add ----- ok 3 依次点击 结果显示 这三个文件） F . 文件编译 （ 必须对三个文件进行编译 ， 所储存的文件下才会有 C．安装库 附： 使用Component Wizard 向导创建PCB 封装 以上以LM2596 例子创建封装是手动进行PCB 封装的画法，下面以下面以STM8L151C8T6 为例，利用...
