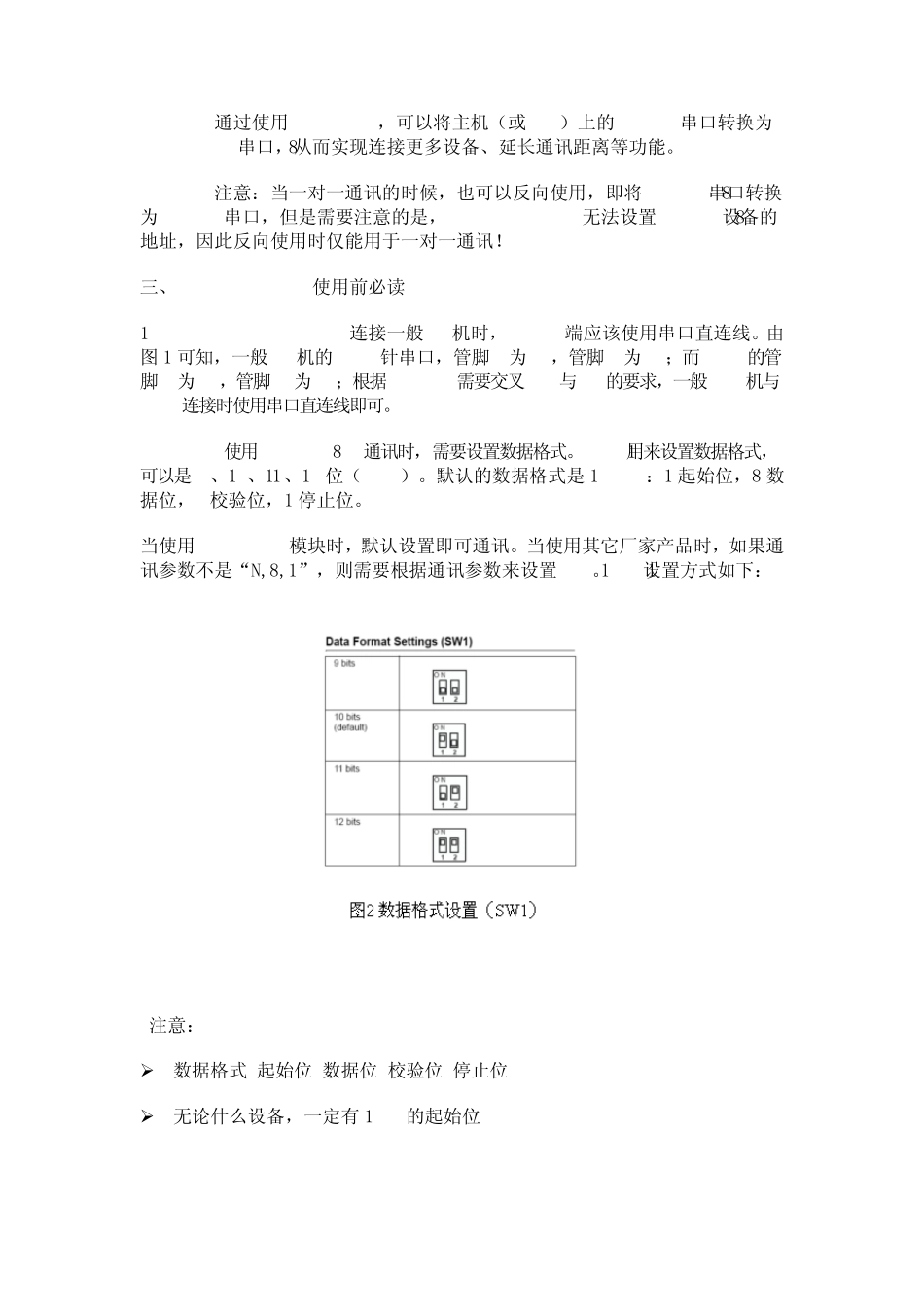

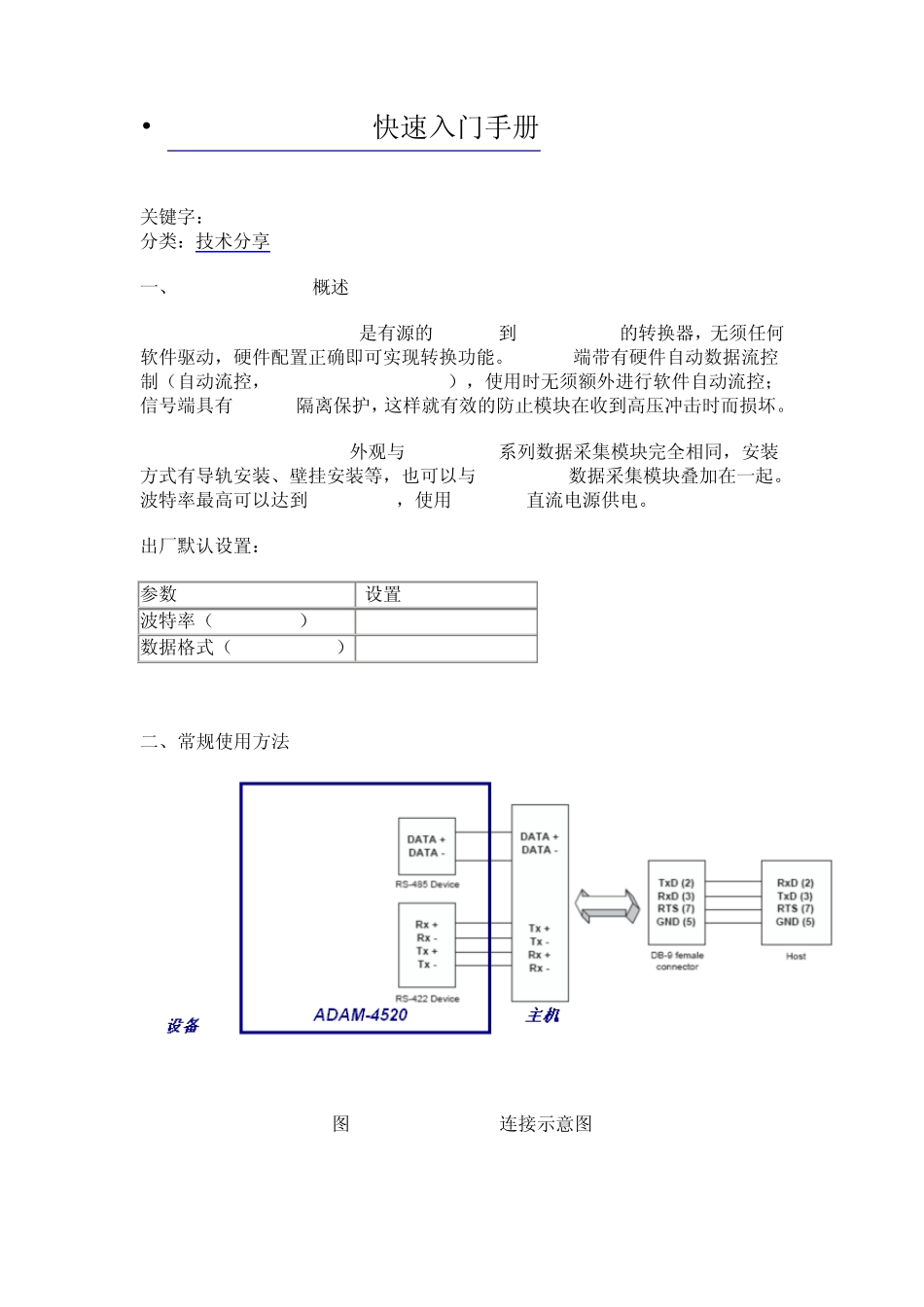

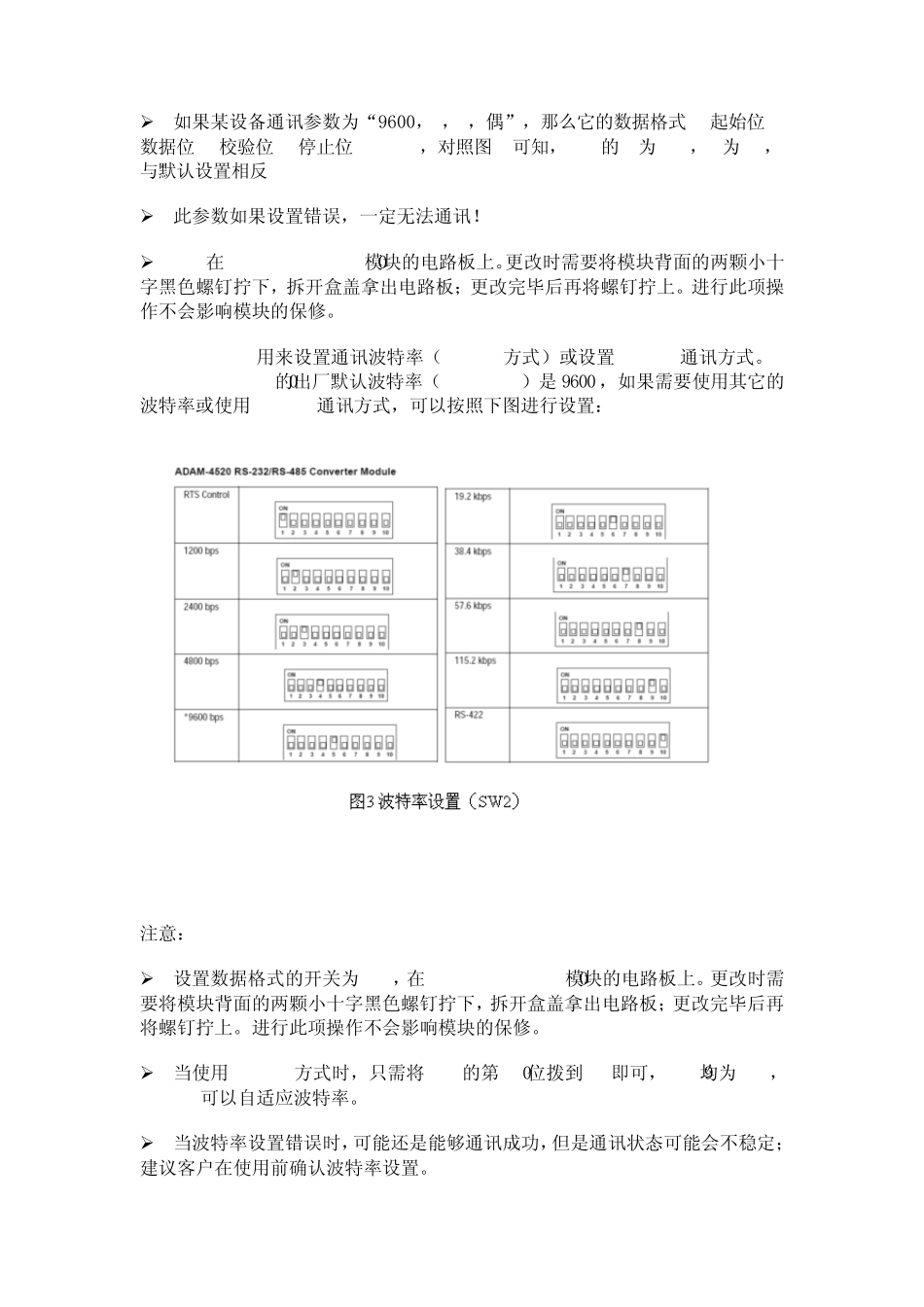

• ADAM-4520/4522快速入门手册 (2010-06-07 02:02) 关键字： 分类：技术分享 一、ADAM-4520/4522概述 ADAM-4520/4522是有源的 RS-232到 RS-422/485的转换器，无须任何软件驱动，硬件配置正确即可实现转换功能。RS-485端带有硬件自动数据流控制（自动流控，Automatic data flow），使用时无须额外进行软件自动流控；信号端具有 3000VDC隔离保护，这样就有效的防止模块在收到高压冲击时而损坏。 ADAM-4520/4522外观与 ADAM-4000系列数据采集模块完全相同，安装方式有导轨安装、壁挂安装等，也可以与 ADAM-4000数据采集模块叠加在一起。波特率最高可以达到 115.2kbps，使用 10V-30V直流电源供电。 出厂默认设置： 参数 设置 波特率（Baud Rate） 9600bps 数据格式（Data format） 10bits 二、常规使用方法 图 1 ADAM-45204522连接示意图 通过使用ADAM-4520，可以将主机（或PLC）上的RS-232串口转换为RS-422/485串口，从而实现连接更多设备、延长通讯距离等功能。 注意：当一对一通讯的时候，也可以反向使用，即将RS-485串口转换为RS-232串口，但是需要注意的是，ADAM-4520/4522无法设置RS-485设备的地址，因此反向使用时仅能用于一对一通讯！ 三、ADAM-4520/4522使用前必读 1. ADAM-4520/4522连接一般PC机时，RS-232端应该使用串口直连线。由图1 可知，一般PC机的DB-9针串口，管脚2为Rx，管脚3为Tx；而4520的管脚2为Tx，管脚3为Rx；根据RS-232需要交叉Rx与Tx的要求，一般PC机与4520连接时使用串口直连线即可。 2. 使用RS-485/422通讯时，需要设置数据格式。SW1用来设置数据格式，可以是9、10、11、12位（bits）。默认的数据格式是10bits：1 起始位，8 数据位，0校验位，1 停止位。 当使用ADAM-4000模块时，默认设置即可通讯。当使用其它厂家产品时，如果通讯参数不是“N,8,1”，则需要根据通讯参数来设置SW1。SW1设置方式如下： 注意：  数据格式=起始位+数据位+校验位+停止位  无论什么设备，一定有 1bit的起始位  如果某设备通讯参数为“9600，8，1，偶”，那么它的数据格式=1起始位+8数据位+1校验位+1停止位=11bits，对照图 2可知，SW1的 1为OFF，2为ON，与默认设置相反  此参数如果设置错误，一定无法通讯！  SW1在 ADAM-4520/4522模块的电路板上。更改时需要将模块背面的两颗小十字黑色螺钉拧下，拆开盒盖拿出电路板；更改完毕后再将螺钉拧上。进行此项操作不会影响模块的...
