ANSYS接触问题

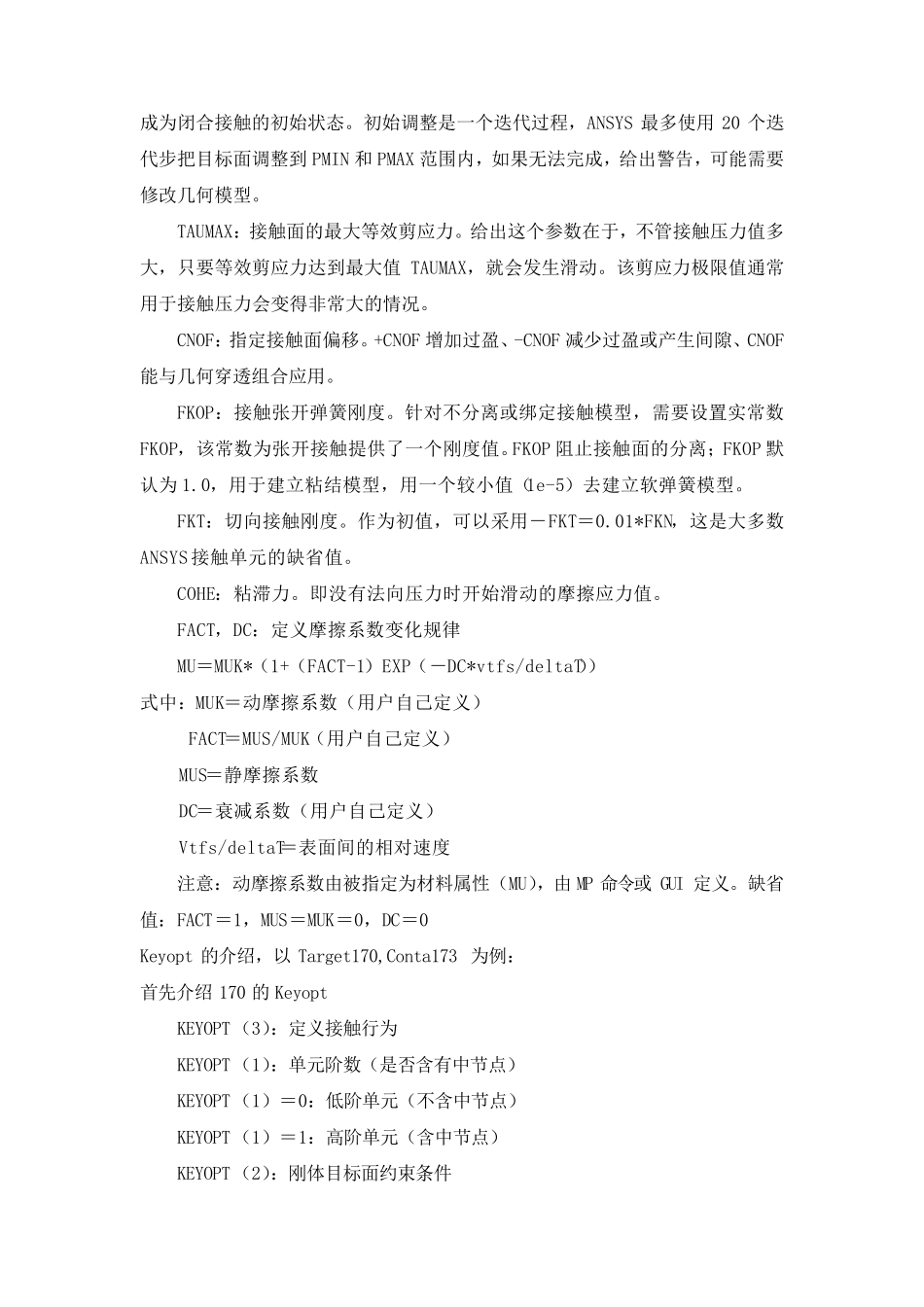

接触问题（参考ANSYS 的中文帮助文件） 当两个分离的表面互相碰触并共切时，就称它们牌接触状态。在一般的物理意义中，牌接触状态的表面有下列特点： 1、不互相渗透； 2、能够互相传递法向压力和切向摩擦力； 3、通常不传递法向拉力。 接触分类：刚性体－柔性体、柔性体－柔性体 实际接触体相互不穿透，因此，程序必须在这两个面间建立一种关系，防止它们在有限元分析中相互穿过。 ――罚函数法。接触刚度 ――lagrange 乘子法，增加一个附加自由度（接触压力），来满足不穿透条件 ――将罚函数法和lagrange 乘子法结合起来，称之为增广 lagrange 法。 三种接触单元：节点对节点、节点对面、面对面。 接触单元的实常数和单元选项设置： FKN：法向接触刚度。这个值应该足够大，使接触穿透量小；同时也应该足够小，使问题没有病态矩阵。FKN 值通常在0.1~10 之间，对于体积变形问题，用值1.0（默认），对弯曲问题，用值0.1。 FTOLN：最大穿透容差。穿透超过此值将尝试新的迭代。这是一个与 接触单元下面的实体单元深 度（h）相乘的比 例 系数，缺 省 为 0.1。此值太 小，会 引 起收 敛 困 难 。 ICONT：初 始 接触调 整 带 。它能用于围 绕 目 标 面给 出 一个“ 调 整 带 ”，调 整 带内 任 何 接触点都 被 移 到 目 标 面上 ；如 果 不给 出 ICONT 值，ANSYS 根 据 模 型 的大小提 供 一个较 小的默认值（＜ 0.03＝ PINB：指 定 近 区 域 接触范 围 （球 形区 ）。当目 标 单元进 入pinball 区 时，认为它处 于近 区 域 接触，pinball 区 是围 绕 接触单元接触检 测 点的圆 （二 维 ）或 球（三维 ）。可 以 用实常数 PINB 调 整 球 形区 （此方 法用于初 始 穿透大的问题是必要的） PMIN 和PMAX：初 始 容许 穿透容差。这两个参数指 定 初 始 穿透范 围 ，ANSYS把 整 个目 标 面（连 同变形体）移 到 到 由 PMIN 和PMAX 指 定 的穿透范 围 内 ，而 使其成为闭合接触的初始状态。初始调整是一个迭代过程，ANSYS 最多使用20 个迭代步把目标面调整到PMIN 和PMAX 范围内，如果无法完成，给出警告，可能需要修改几何模型。 TAUMAX：接触面的最大等效剪应力。给出这个参数在于，不管接触压力值多大，只要等效剪应力达到最大值TAUMAX，就会发生滑动。该剪应力极限值通常用于接触压力会变得非常...
