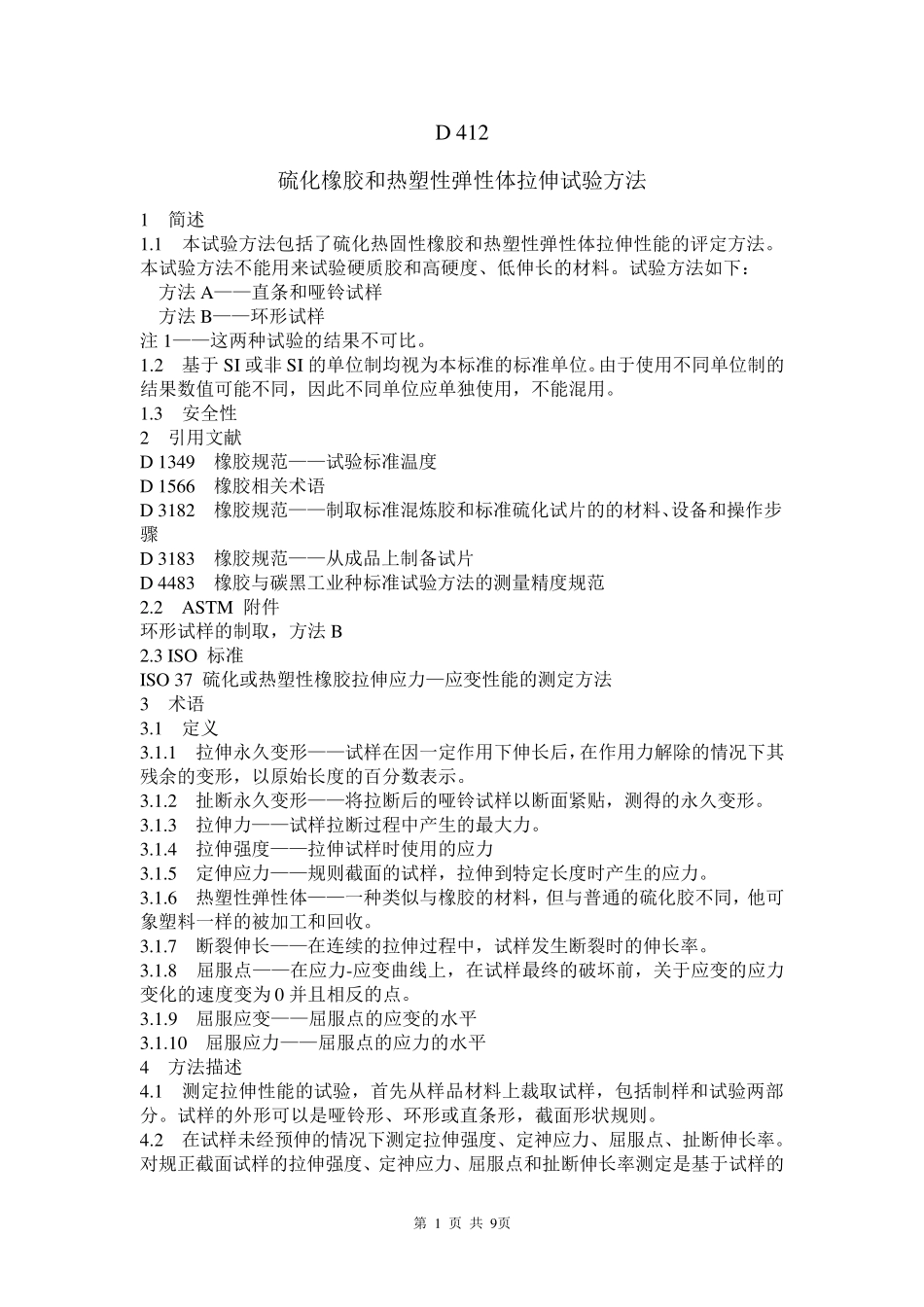

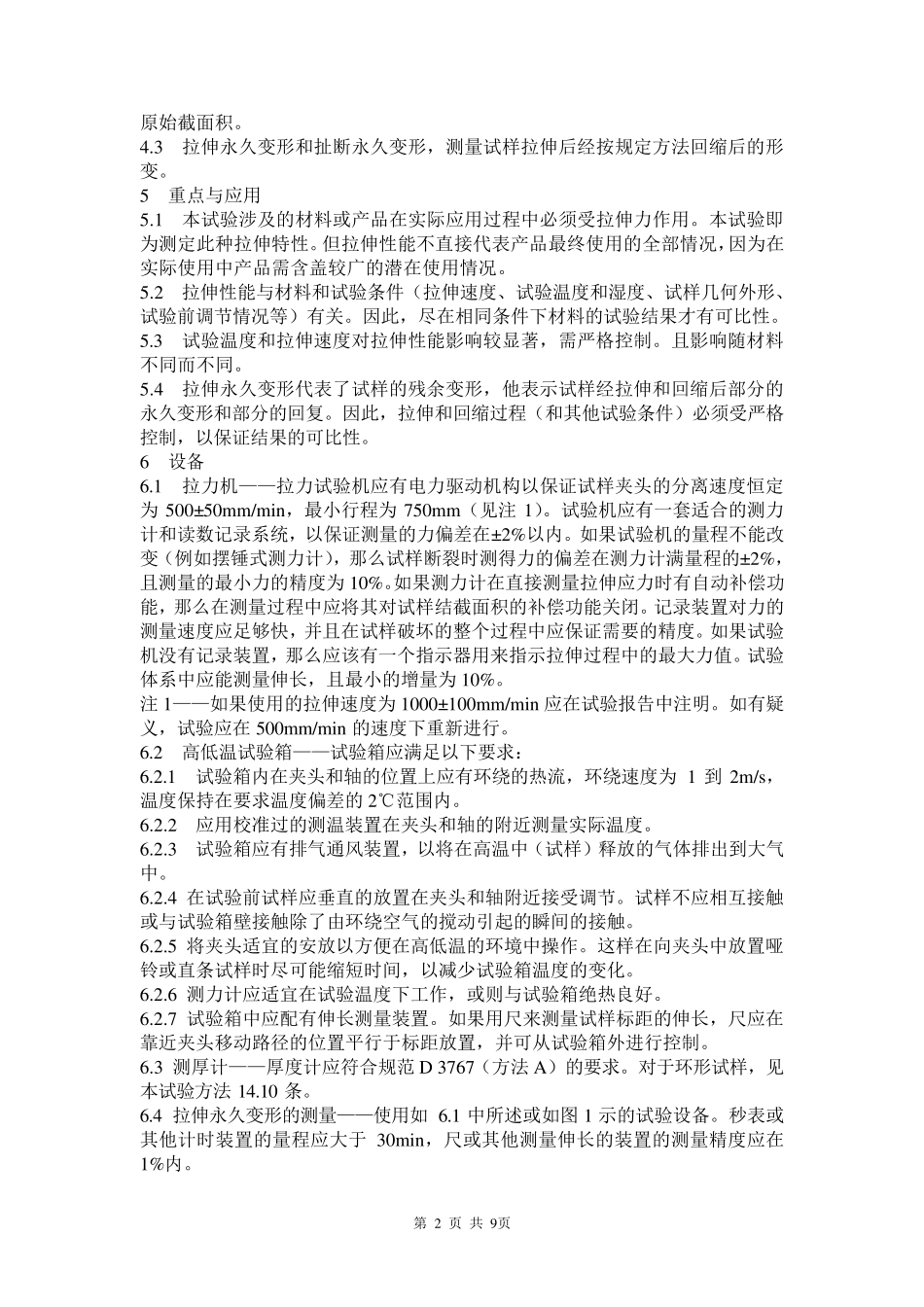

第 1 页 共 9页 D 412 硫化橡胶和热塑性弹性体拉伸试验方法 1 简述 1.1 本试验方法包括了硫化热固性橡胶和热塑性弹性体拉伸性能的评定方法。本试验方法不能用来试验硬质胶和高硬度、低伸长的材料。试验方法如下： 方法A——直条和哑铃试样 方法B——环形试样 注 1——这两种试验的结果不可比。 1.2 基于 SI 或非 SI 的单位制均视为本标准的标准单位。由于使用不同单位制的结果数值可能不同，因此不同单位应单独使用，不能混用。 1.3 安全性 2 引用文献 D 1349 橡胶规范——试验标准温度 D 1566 橡胶相关术语 D 3182 橡胶规范——制取标准混炼胶和标准硫化试片的的材料、设备和操作步骤 D 3183 橡胶规范——从成品上制备试片 D 4483 橡胶与碳黑工业种标准试验方法的测量精度规范 2.2 ASTM 附件 环形试样的制取，方法B 2.3 ISO 标准 ISO 37 硫化或热塑性橡胶拉伸应力—应变性能的测定方法 3 术语 3.1 定义 3.1.1 拉伸永久变形——试样在因一定作用下伸长后，在作用力解除的情况下其残余的变形，以原始长度的百分数表示。 3.1.2 扯断永久变形——将拉断后的哑铃试样以断面紧贴，测得的永久变形。 3.1.3 拉伸力——试样拉断过程中产生的最大力。 3.1.4 拉伸强度——拉伸试样时使用的应力 3.1.5 定伸应力——规则截面的试样，拉伸到特定长度时产生的应力。 3.1.6 热塑性弹性体——一种类似与橡胶的材料，但与普通的硫化胶不同，他可象塑料一样的被加工和回收。 3.1.7 断裂伸长——在连续的拉伸过程中，试样发生断裂时的伸长率。 3.1.8 屈服点——在应力-应变曲线上，在试样最终的破坏前，关于应变的应力变化的速度变为 0 并且相反的点。 3.1.9 屈服应变——屈服点的应变的水平 3.1.10 屈服应力——屈服点的应力的水平 4 方法描述 4.1 测定拉伸性能的试验，首先从样品材料上裁取试样，包括制样和试验两部分。试样的外形可以是哑铃形、环形或直条形，截面形状规则。 4.2 在试样未经预伸的情况下测定拉伸强度、定神应力、屈服点、扯断伸长率。对规正截面试样的拉伸强度、定神应力、屈服点和扯断伸长率测定是基于试样的第 2 页 共 9页 原 始 截 面 积 。 4.3 拉 伸 永 久 变 形 和 扯 断 永 久 变 形 ， 测 量 试 样 拉 伸 后 经 按 规 定 方 法 回 缩 后 的 形变 。 5 重 点 与 应 用 5.1 本 试 验 涉 及 的...
