C258.830.981型汽机运规(南汽)

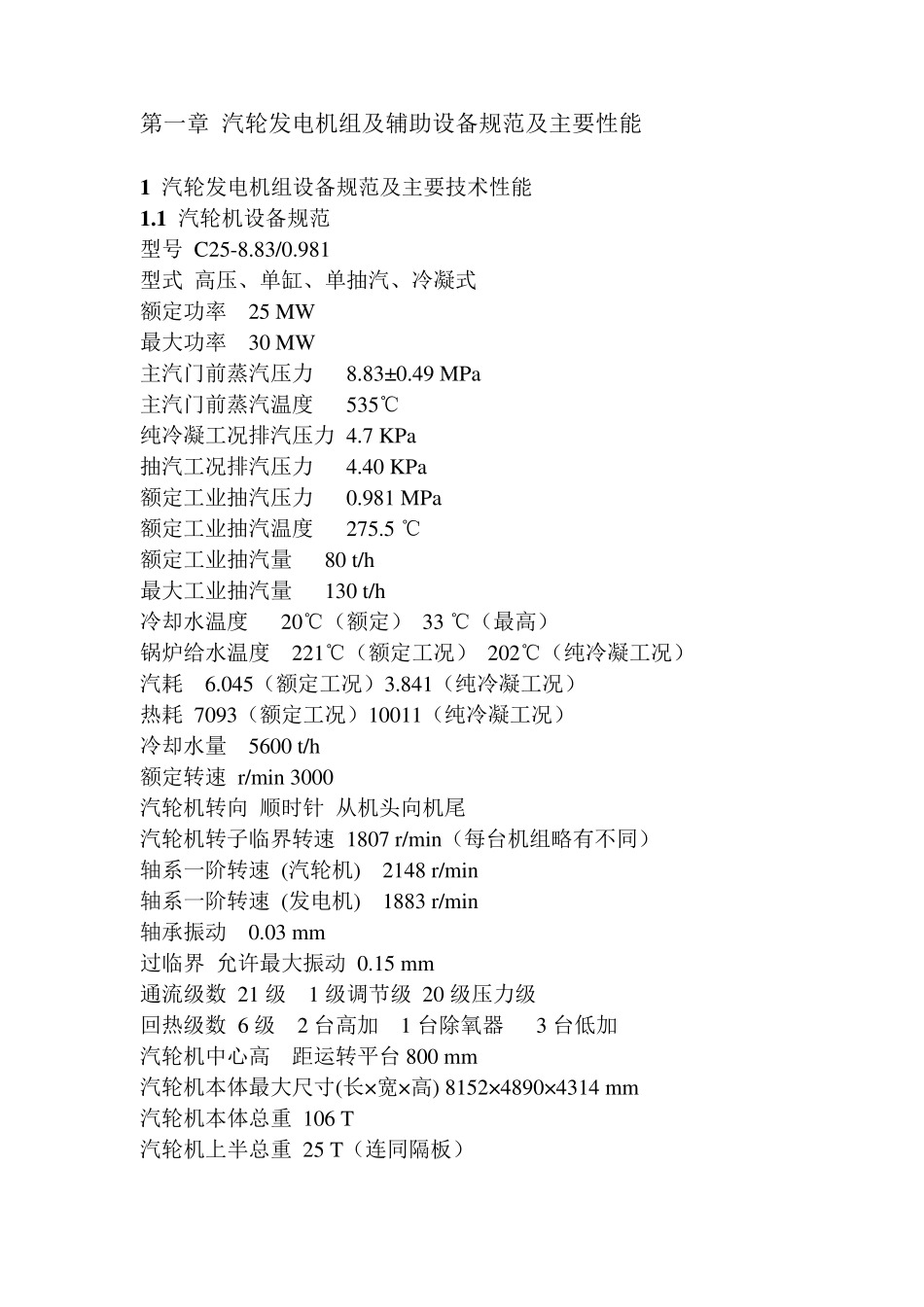

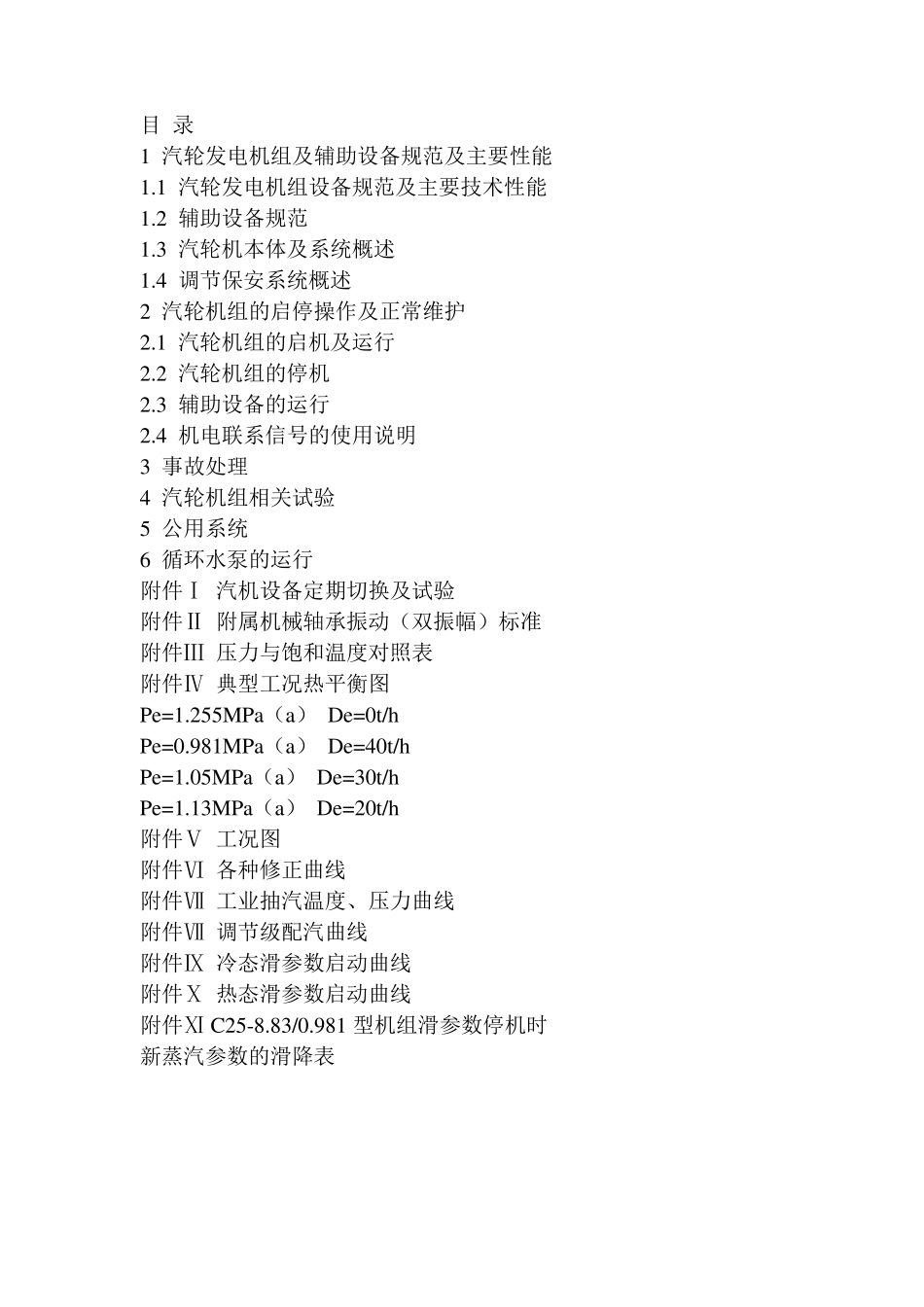

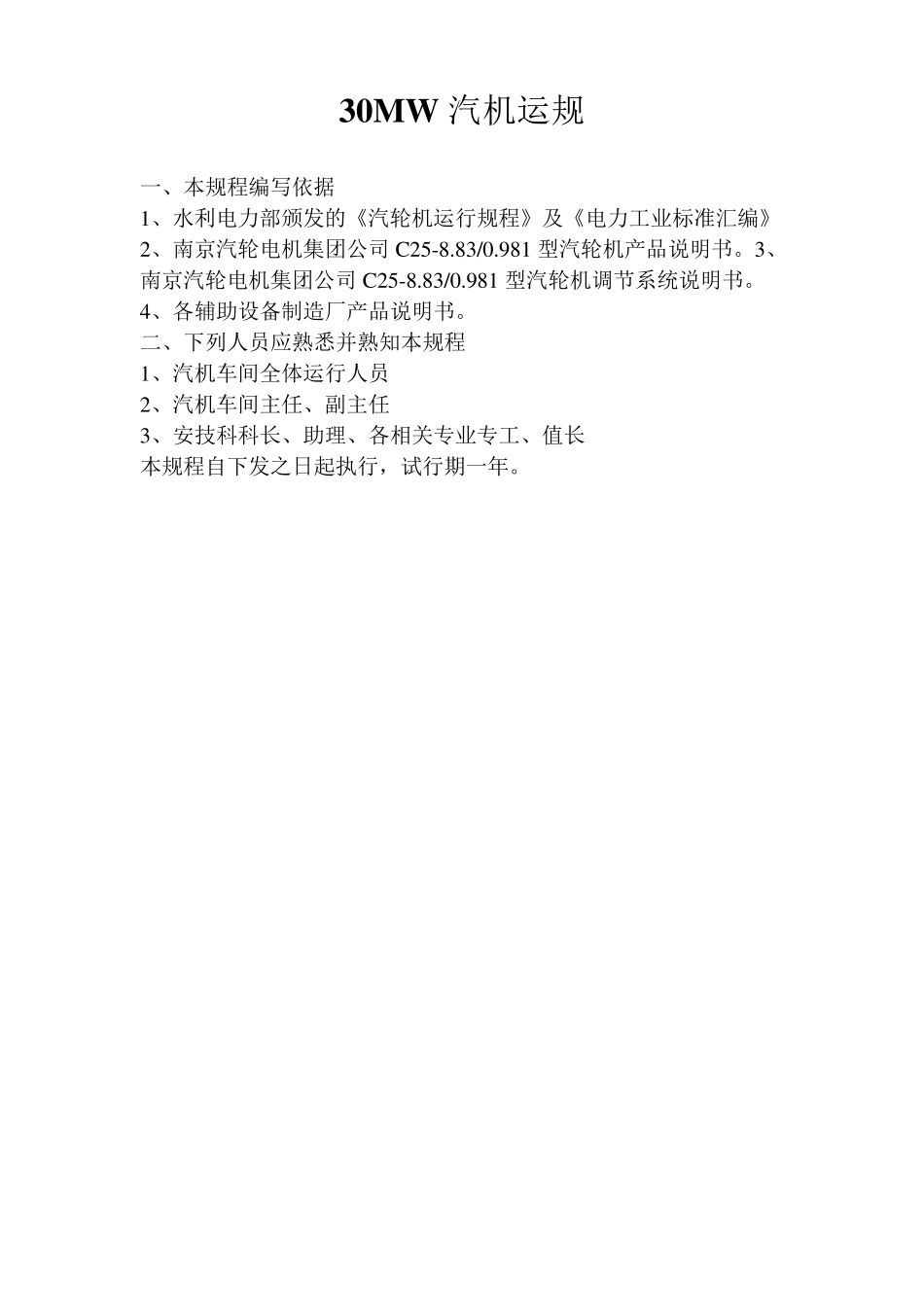

30MW 汽机运规 一、本规程编写依据 1、水利电力部颁发的《汽轮机运行规程》及《电力工业标准汇编》 2、南京汽轮电机集团公司 C 25-8.83/0.981 型汽轮机产品说明书。3、南京汽轮电机集团公司 C 25-8.83/0.981 型汽轮机调节系统说明书。 4、各辅助设备制造厂产品说明书。 二、下列人员应熟悉并熟知本规程 1、汽机车间全体运行人员 2、汽机车间主任、副主任 3、安技科科长、助理、各相关专业专工、值长 本规程自下发之日起执行，试行期一年。 目 录 1 汽轮发电机组及辅助设备规范及主要性能 1.1 汽轮发电机组设备规范及主要技术性能 1.2 辅助设备规范 1.3 汽轮机本体及系统概述 1.4 调节保安系统概述 2 汽轮机组的启停操作及正常维护 2.1 汽轮机组的启机及运行 2.2 汽轮机组的停机 2.3 辅助设备的运行 2.4 机电联系信号的使用说明 3 事故处理 4 汽轮机组相关试验 5 公用系统 6 循环水泵的运行 附件Ⅰ 汽机设备定期切换及试验 附件Ⅱ 附属机械轴承振动（双振幅）标准 附件Ⅲ 压力与饱和温度对照表 附件Ⅳ 典型工况热平衡图 Pe=1.255MPa（a） De=0t/h Pe=0.981MPa（a） De=40t/h Pe=1.05MPa（a） De=30t/h Pe=1.13MPa（a） De=20t/h 附件Ⅴ 工况图 附件Ⅵ 各种修正曲线 附件Ⅶ 工业抽汽温度、压力曲线 附件Ⅶ 调节级配汽曲线 附件Ⅸ 冷态滑参数启动曲线 附件Ⅹ 热态滑参数启动曲线 附件Ⅺ C25-8.83/0.981 型机组滑参数停机时 新蒸汽参数的滑降表 第一章 汽轮发电机组及辅助设备规范及主要性能 1 汽轮发电机组设备规范及主要技术性能 1 .1 汽轮机设备规范 型号 C25-8.83/0.981 型式 高压、单缸、单抽汽、冷凝式 额定功率 25 MW 最大功率 30 MW 主汽门前蒸汽压力 8.83± 0.49 MPa 主汽门前蒸汽温度 535℃ 纯冷凝工况排汽压力 4.7 KPa 抽汽工况排汽压力 4.40 KPa 额定工业抽汽压力 0.981 MPa 额定工业抽汽温度 275.5 ℃ 额定工业抽汽量 80 t/h 最大工业抽汽量 130 t/h 冷却水温度 20℃（额定） 33 ℃（最高） 锅炉给水温度 221℃（额定工况） 202℃（纯冷凝工况） 汽耗 6.045（额定工况）3.841（纯冷凝工况） 热耗 7093（额定工况）10011（纯冷凝工况） 冷却水量 5600 t/h 额定转速 r/min 3000 汽轮机转向 顺时针 从机头向机尾 汽轮机转子临界转速 1807 r/min（每台机组略有不同） 轴系一阶转速 (汽轮...
