Cad2014快速统计对象数量的2种方法

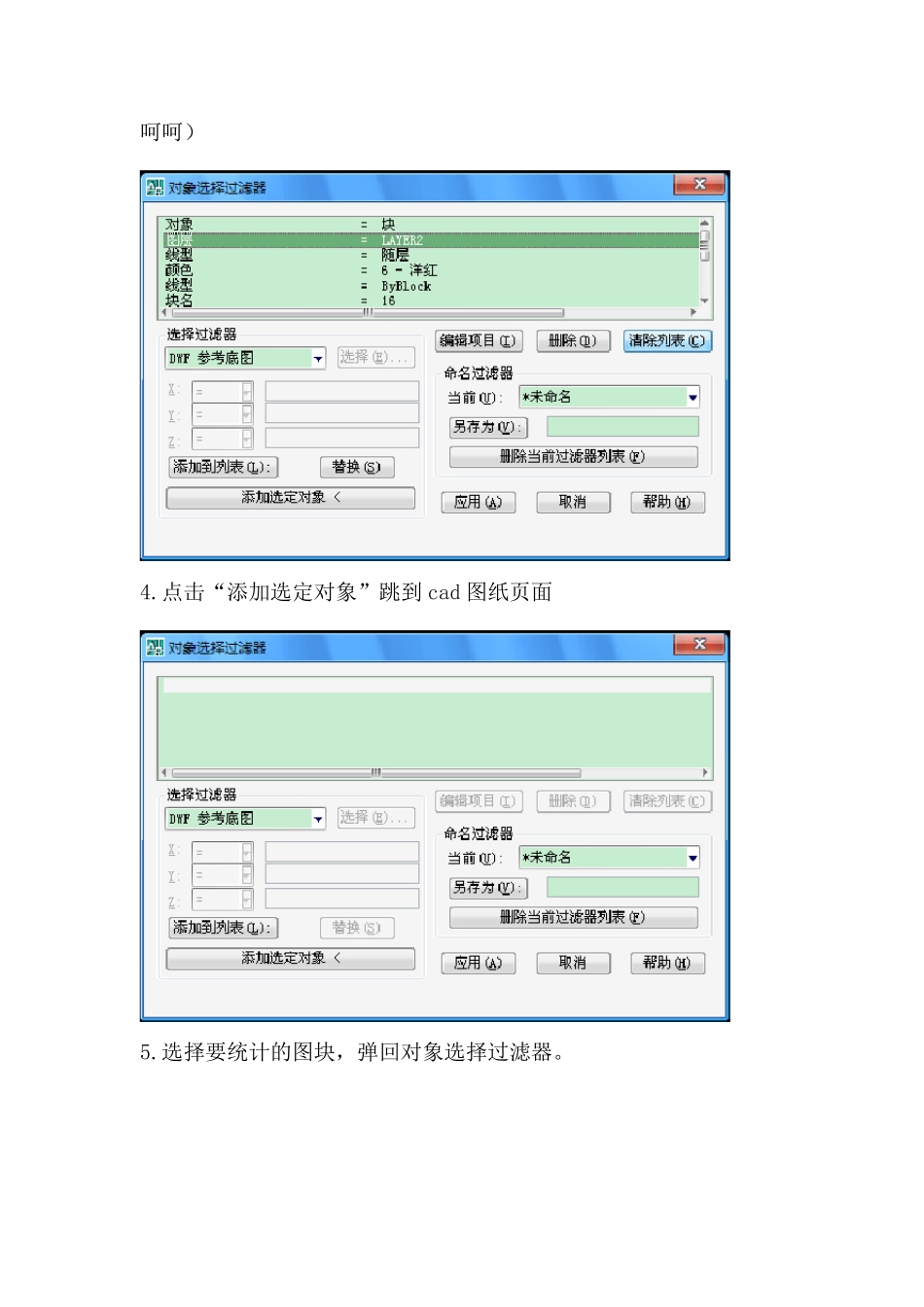

Cad2014快速统计对象数量的2种方法_第1页
1/14

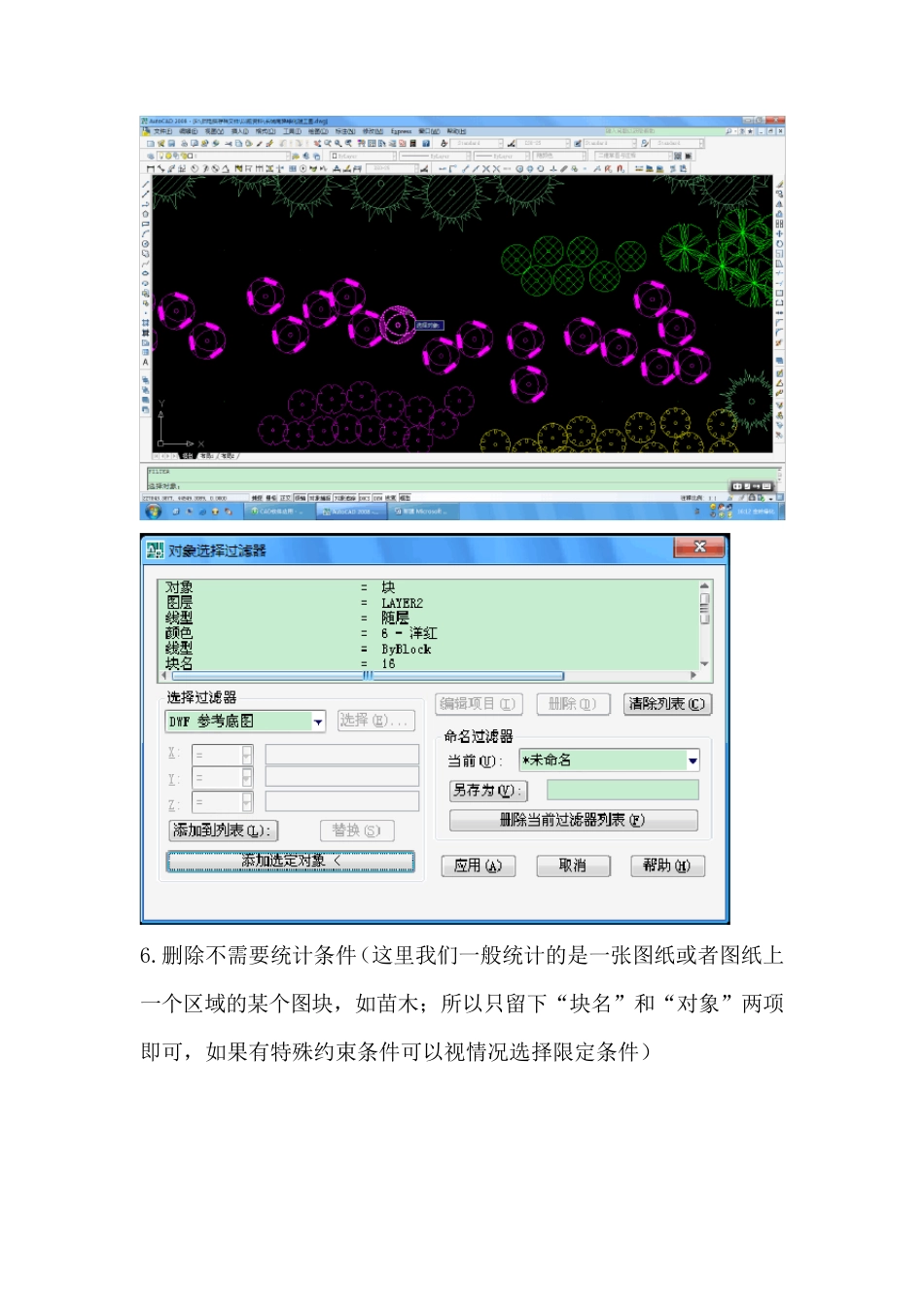

Cad2014快速统计对象数量的2种方法_第2页
2/14

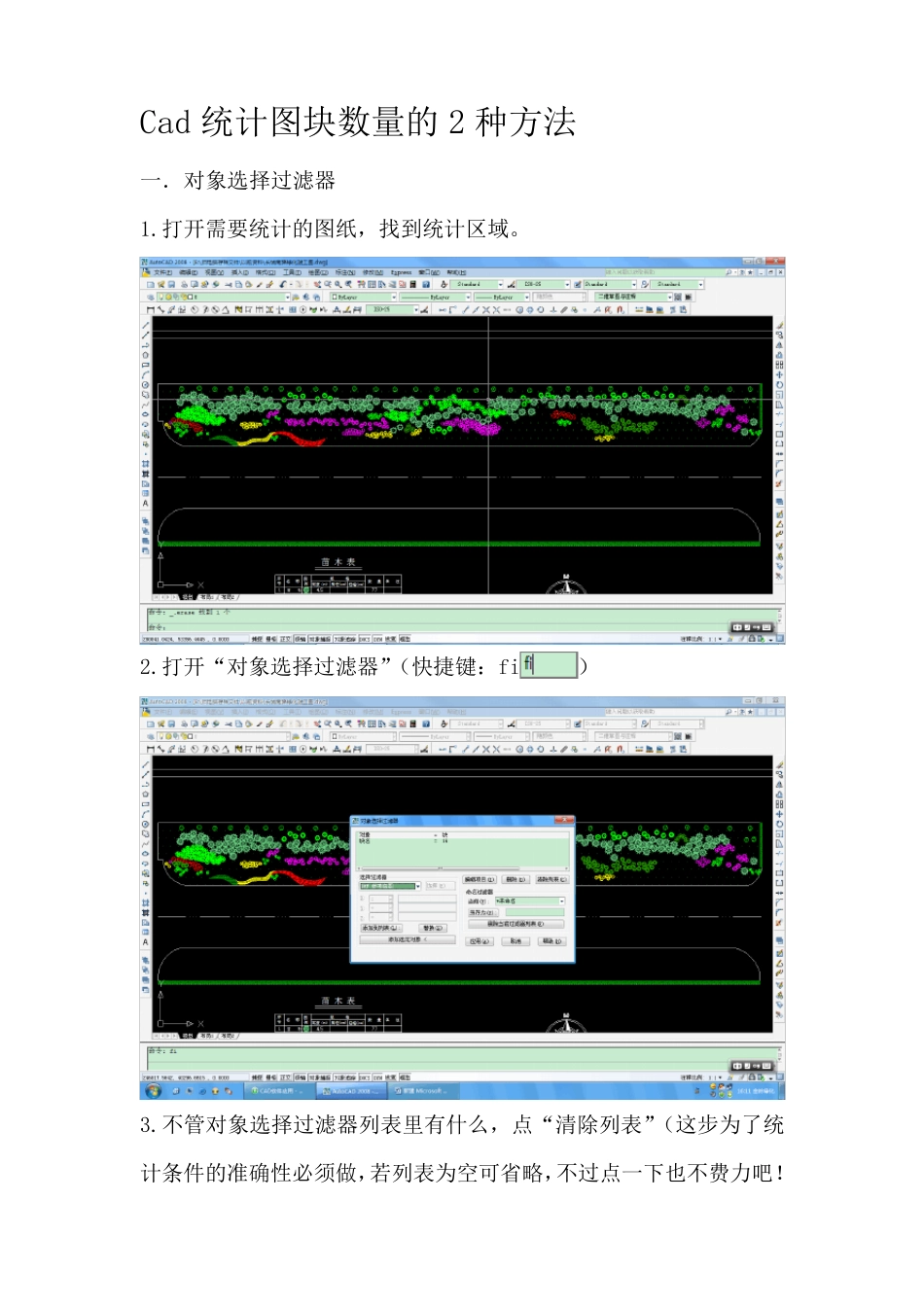

Cad2014快速统计对象数量的2种方法_第3页
3/14
Cad 统计图块数量的2 种方法 一.对象选择过滤器 1.打开需要统计的图纸,找到统计区域。 2.打开“对象选择过滤器”(快捷键:fi) 3.不管对象选择过滤器列表里有什么,点“清除列表”(这步为了统计条件的准确性必须做,若列表为空可省略,不过点一下也不费力吧!呵呵) 4.点击“添加选定对象”跳到 cad 图纸页面 5.选择要统计的图块,弹回对象选择过滤器。 6.删除不需要统计条件(这里我们一般统计的是一张图纸或者图纸上一个区域的某个图块,如苗木;所以只留下“块名”和“对象”两项即可,如果有特殊约束条件可以视情况选择限定条件) 7 点击“应用”弹回 cad 绘图窗口,框选要统计的区域。 8.框选之后在文本信息栏里就会显示找到对象的数量了。 如果再次确认的话就把所有的对象都选择了;至此方法一结束。 二.快速选择 1.打开需要统计的图纸,找到统计区域。 2.找到要统计的块对象,查到块对象的名称。 方法推荐2 种: ① 在块上双击鼠标左键,弹出“增强属性编辑器” 增强属性编辑器里有对应的块名称。 ② 打开“修改特性”对话框(快捷键 ch),在修改特性内找到对应的块名称。 3.记住要统计的块名称,回到绘图窗口单击“工具”——“快速选择”弹出快速选择对话框。 4.现在区分统计整个图纸和指定区域两种图块数量。 ○1 整个图纸:直接在步骤3 之后弹出的快速选择对话框内的对象类型选择“块参照”——特性选择“名称”——值选择要统计的“块名称”(直接输入也可)——点击确定。 弹回绘图窗口后,在任务提示栏内就会显示“已选择**个项目,块数量统计完毕。(F2 可调出文本窗口方便查看) ○2 指定区域图块数量统计:在步骤 3 之前先将要统计的区域框选,然后按步骤 3 往后进行。 做步骤4 时“应用到”下拉菜单内会有两项选择即“当前选择、整个图形”我们要统计的是所选择区域内的块数量,则这步选择“当前选择”。 其他设置同○1 整个图形中设置。 确定之后弹回绘图窗口,任务提示栏显示“已选定**个项目”,至此统计完毕。(F2 弹出文本窗口,查看统计数量)
