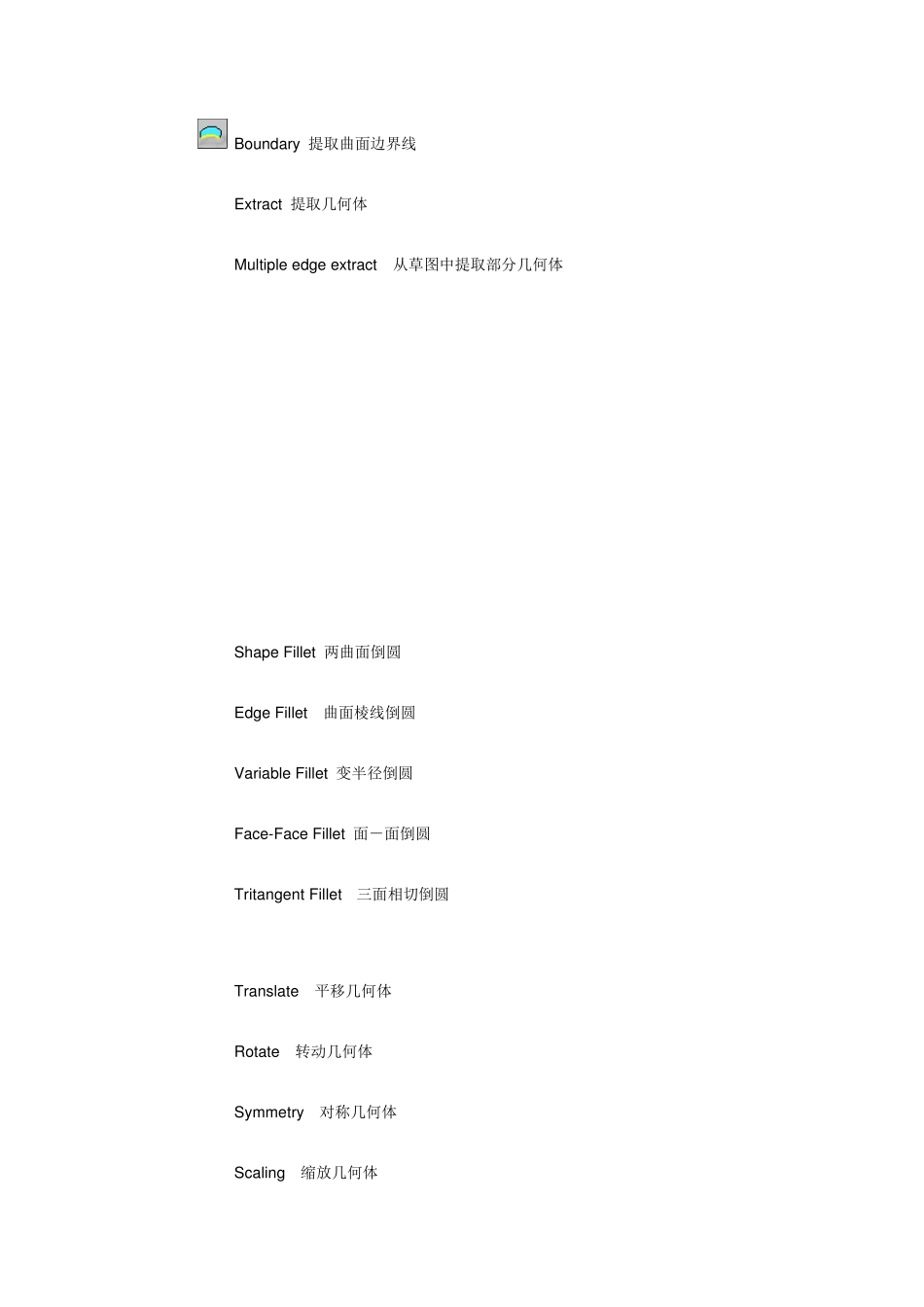

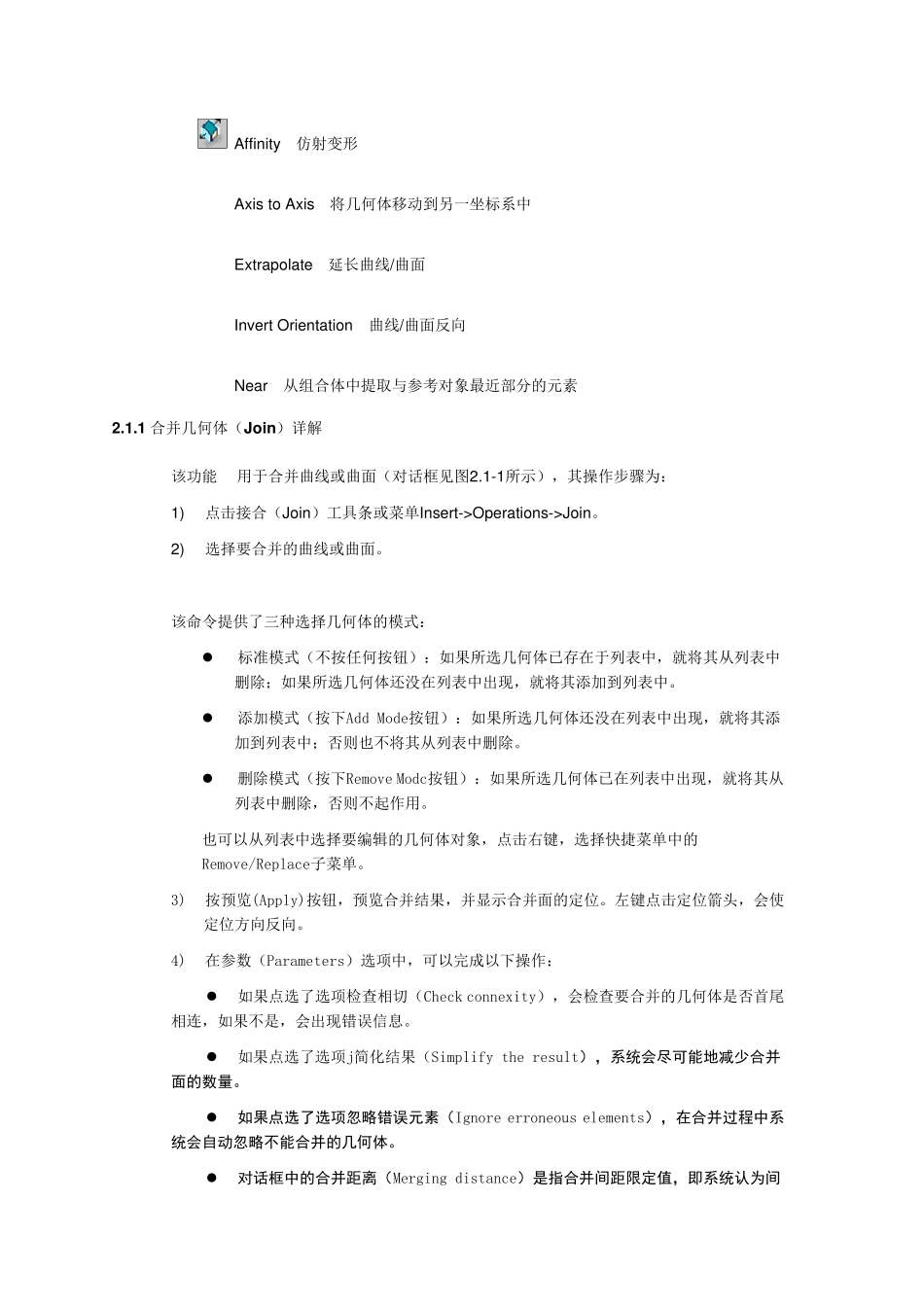

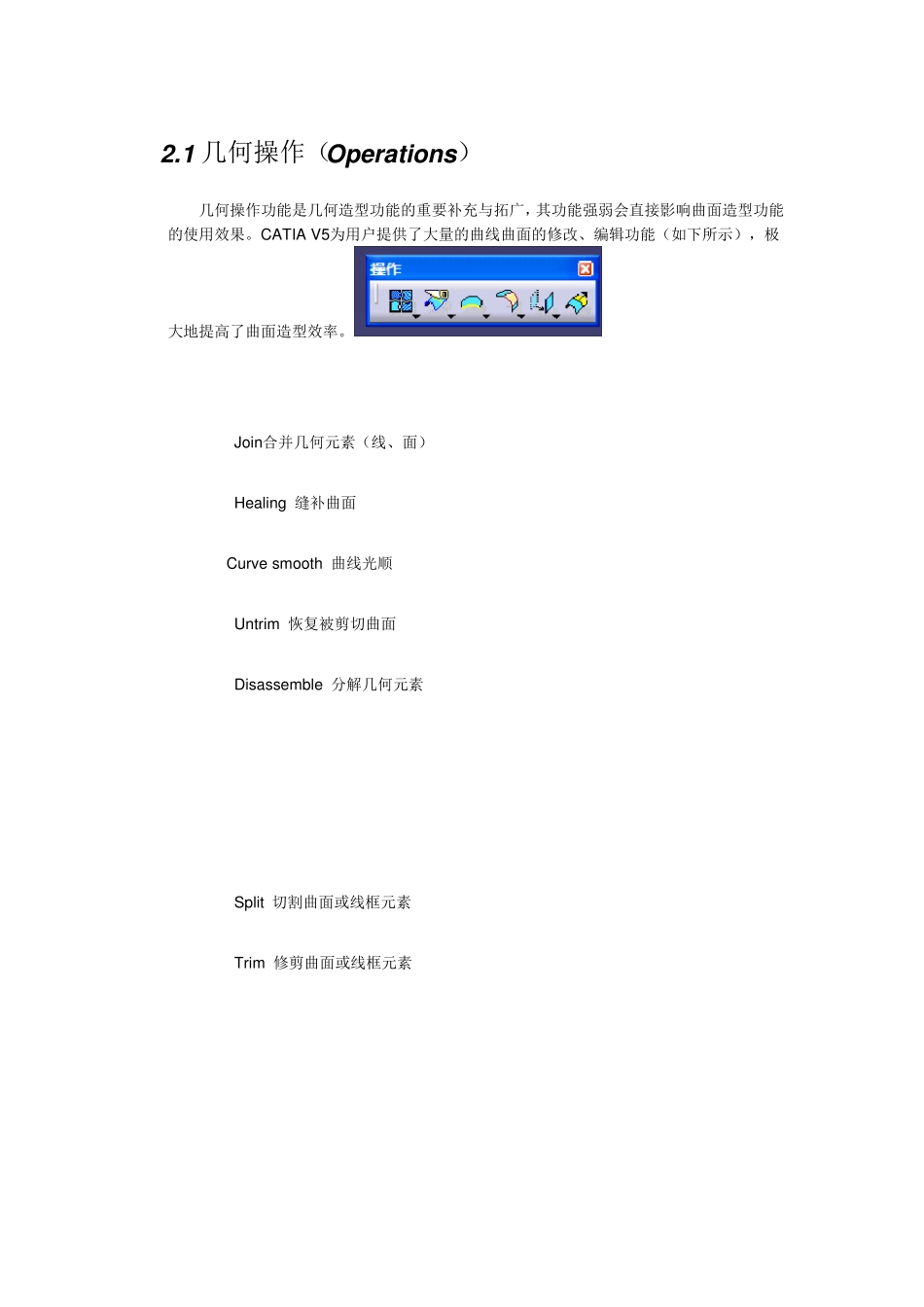

2.1 几何操作(Operations) 几何操作功能是几何造型功能的重要补充与拓广,其功能强弱会直接影响曲面造型功能的使用效果。CATIA V5为用户提供了大量的曲线曲面的修改、编辑功能(如下所示),极大地提高了曲面造型效率。 Join合并几何元素(线、面) Healing 缝补曲面 Curve smooth 曲线光顺 Untrim 恢复被剪切曲面 Disassemble 分解几何元素 Split 切割曲面或线框元素 Trim 修剪曲面或线框元素 Boundary 提取曲面边界线 Extract 提取几何体 Multiple edge extract 从草图中提取部分几何体 Shape Fillet 两曲面倒圆 Edge Fillet 曲面棱线倒圆 Variable Fillet 变半径倒圆 Face-Face Fillet 面-面倒圆 Tritangent Fillet 三面相切倒圆 Translate 平移几何体 Rotate 转动几何体 Symmetry 对称几何体 Scaling 缩放几何体 Affinity 仿射变形 Ax is to Ax is 将几何体移动到另一坐标系中 Ex trapolate 延长曲线/曲面 Inv ert Orientation 曲线/曲面反向 Near 从组合体中提取与参考对象最近部分的元素 2.1.1 合并几何体(Jo in )详解 该功能用于合并曲线或曲面(对话框见图2.1-1所示),其操作步骤为: 1) 点击接合(Join)工具条或菜单Insert->Operations->Join。 2) 选择要合并的曲线或曲面。 该命令提供了三种选择几何体的模式:  标准模式(不按任何按钮):如果所选几何体已存在于列表中,就将其从列表中删除;如果所选几何体还没在列表中出现,就将其添加到列表中。  添加模式(按下Add Mode按钮):如果所选几何体还没在列表中出现,就将其添加到列表中;否则也不将其从列表中删除。  删除模式(按下Remove Modc按钮):如果所选几何体已在列表中出现,就将其从列表中删除,否则不起作用。 也可以从列表中选择要编辑的几何体对象,点击右键,选择快捷菜单中的Remove/Replace子菜单。 3) 按预览(Apply)按钮,预览合并结果,并显示合并面的定位。左键点击定位箭头,会使定位方向反向。 4) 在参数(Parameters)选项中,可以完成以下操作:  如果点选了选项检查相切(Check connexity),会检查要合并的几何体是否首尾相连,如果不是,会出现错误信息。  如果点选了选项j简化结果(Simplify the result),系统会尽可能地减少合并面的数量。  如果点选了选项忽略错误元素(Ignore erroneous elements),在合并过程中系统会自动...
