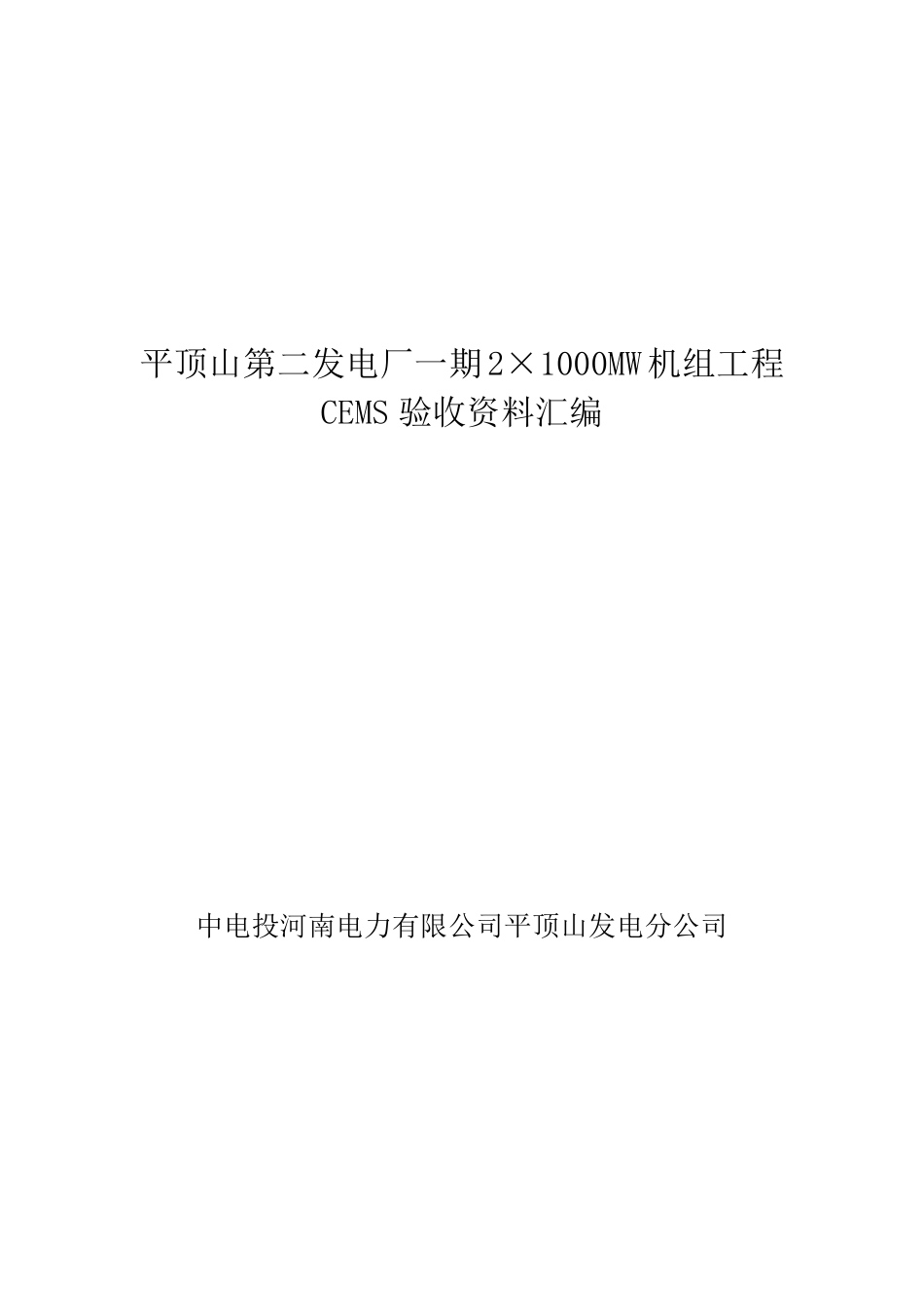

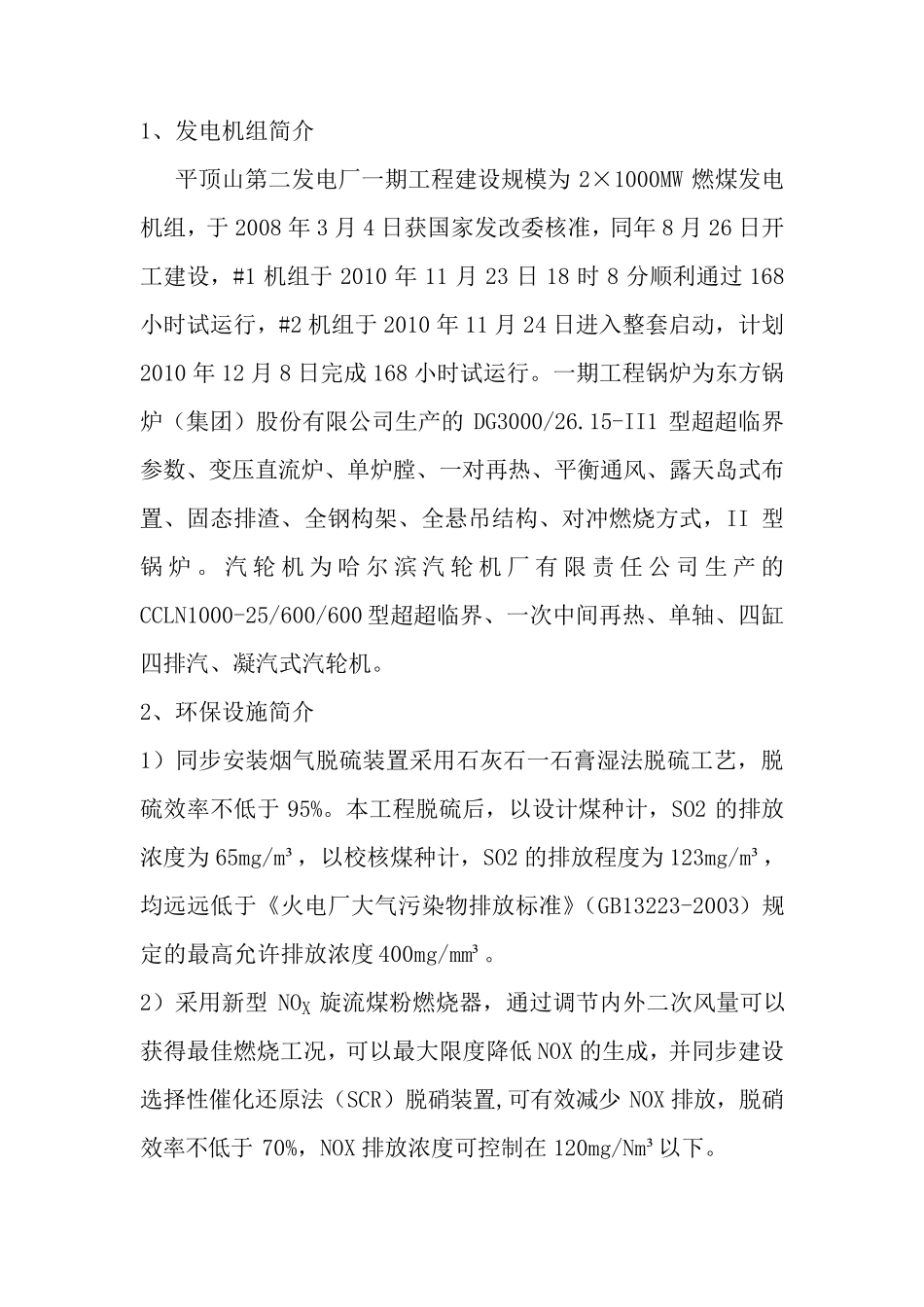

平顶山第二发电厂一期2×1000MW 机组工程CEMS 验收资料汇编 中电投河南电力有限公司平顶山发电分公司 1、发电机组简介 平顶山第二发电厂一期工程建设规模为2×1000MW 燃煤发电机组,于 2008 年 3 月 4 日获国家发改委核准,同年 8 月 26 日开工建设,#1 机组于 2010 年 11 月 23 日 18 时 8 分顺利通过 168小时试运行,#2 机组于 2010 年 11 月 24 日进入整套启动,计划2010 年 12 月 8 日完成 168 小时试运行。一期工程锅炉为东方锅炉(集团)股份有限公司生产的 DG3000/26.15-II1 型超超临界参数、变压直流炉、单炉膛、一对再热、平衡通风、露天岛式布置、固态排渣、全钢构架、全悬吊结构、对冲燃烧方式,II 型锅 炉 。 汽 轮 机为哈 尔 滨 汽 轮 机厂有 限 责 任 公 司 生 产 的CCLN1000-25/600/600 型超超临界、一次中间再热、单轴、四缸四排汽、凝汽式汽轮机。 2、环保设施简介 1)同步安装烟气脱硫装置采用石灰石一石膏湿法脱硫工艺,脱硫效率不低于 95%。本工程脱硫后,以设计煤种计,SO2 的排放浓度为65mg/m³,以校核煤种计,SO2 的排放程度为123mg/m³,均远远低于《 火 电厂大 气污 染 物 排放标 准》(GB13223-2003)规定 的最 高 允 许 排放浓度400mg/mm³。 2)采用新 型 NOX 旋 流煤粉 燃烧器 ,通过调 节 内 外 二次风量 可 以获得 最 佳 燃烧工况 ,可 以最 大 限度降 低NOX 的生成,并 同步建设选 择 性 催 化 还 原 法(SCR)脱硝 装置,可 有效减 少NOX 排放,脱硝效率不低于 70%,NOX 排放浓度可 控 制 在 120mg/Nm³以下 。 3)采用两炉合用一座双管集束烟囱,高度240m,烟囱出口内径为每管7.5m,出口烟速为23.0m/s。通过高烟囱排放以便充分利用大气扩散自净能力,减少对周围大气环境的影响。 4)除尘器:每台锅炉配2 台三室五电场静电除尘器,效率不低于99.82%,同时湿法脱硫具有50%的除尘效率,综合除尘效率﹥99.9%,烟囱出口烟尘浓度为35mg/Nm³,燃用校核煤种时,烟囱出口烟尘浓度为46mg/m³,均低于50mg/m³的排放标准。 3、烟气连续监测系统(CEMS)情况: CEMS 由北京雪迪龙自动控制系统有限公司提供两套(原烟气及净烟气),并负责工程的设计、安装指导、调试及验收等工作,FGD 入口CEMS 取样点在两炉原烟汇入FGD 入口处的水平烟道上,脱硫出口CEMS 取样点在烟囱60 米位置处...
