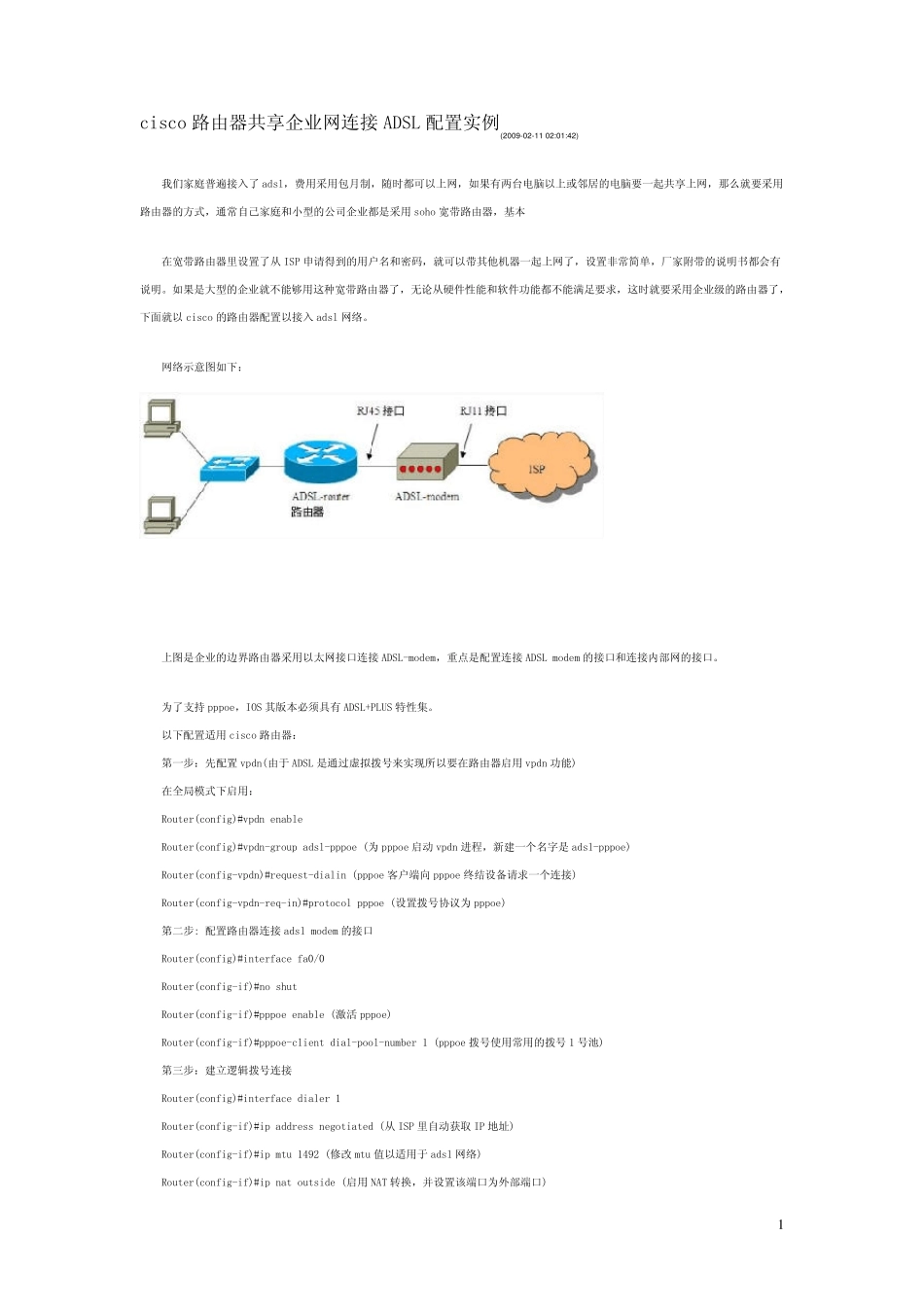

cisco路由器共享企业网连接ADSL配置实例_第1页
1/8
cisco路由器共享企业网连接ADSL配置实例_第2页
2/8
cisco路由器共享企业网连接ADSL配置实例_第3页
3/8
1cisco 路由器共享企业网连接ADSL 配置实例(2009-02-11 02:01:42) 我们家庭普遍接入了adsl,费用采用包月制,随时都可以上网,如果有两台电脑以上或邻居的电脑要一起共享上网,那么就要采用路由器的方式,通常自己家庭和小型的公司企业都是采用soho 宽带路由器,基本 在宽带路由器里设置了从ISP 申请得到的用户名和密码,就可以带其他机器一起上网了,设置非常简单,厂家附带的说明书都会有说明。如果是大型的企业就不能够用这种宽带路由器了,无论从硬件性能和软件功能都不能满足要求,这时就要采用企业级的路由器了,下面就以cisco 的路由器配置以接入adsl 网络。 网络示意图如下: 上图是企业的边界路由器采用以太网接口连接ADSL-modem,重点是配置连接ADSL modem 的接口和连接内部网的接口。 为了支持 pppoe,IOS 其版本必须具有ADSL+PLUS 特性集。 以下配置适用cisco 路由器: 第一步:先配置vpdn(由于ADSL 是通过虚拟拨号来实现所以要在路由器启用vpdn 功能) 在全局模式下启用: Router(config)#vpdn enable Router(config)#vpdn-group adsl-pppoe (为 pppoe 启动vpdn 进程,新建一个名字是adsl-pppoe) Router(config-vpdn)#request-dialin (pppoe 客户端向 pppoe 终 结 设备 请求一个连接) Router(config-vpdn-req-in)#protocol pppoe (设置拨号协 议 为 pppoe) 第二 步: 配置路由器连接adsl modem 的接口 Router(config)#interface fa0/0 Router(config-if)#no shut Router(config-if)#pppoe enable (激 活 pppoe) Router(config-if)#pppoe-client dial-pool-number 1 (pppoe 拨号使 用常用的拨号1 号池 ) 第三 步:建立 逻 辑 拨号连接 Router(config)#interface dialer 1 Router(config-if)#ip address negotiated (从ISP 里自动获 取 IP 地 址 ) Router(config-if)#ip mtu 1492 (修 改 mtu 值 以适用于adsl 网络) Router(config-if)#ip nat outside (启用NAT 转 换 ,并 设置该 端口为外 部端口) 2 Router(config-if)#encap ppp (封装ppp 协议) Router(config-if)#dialer pool 1 (设置该接口使用1 号池拨号) Router(config-if)#dialer-group 1 (绑定感兴趣的IP 流量) Router(config-if)#ppp authentication pap callin (启用ppp 的pap 验证方式) Router(config-if)#ppp pap sent cisco password ...
